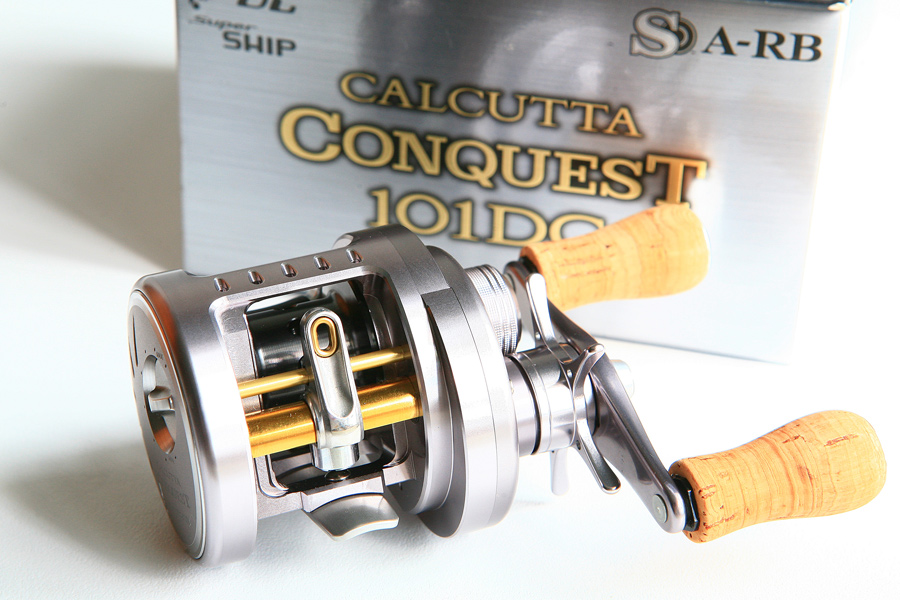

ภาพที่ 1บ่อยครั้งที่หลายๆท่าน ที่ต้องการถอดชิ้นส่วนเพื่อทำความสะอาดรอก
และต้องการดูภาพการประกอบชิ้นส่วนต่างๆกลับเข้าไป โดยที่หลายท่าน
ไม่มีกล่องคู่มือ ของรอก และไดอะแกรม วันนี้ผมมีเทคนิคเล็กๆน้อยๆมาฝากกันครับ
สำหรับรอกยี่ห้อชิมาโนเท่านั้นนะครับ

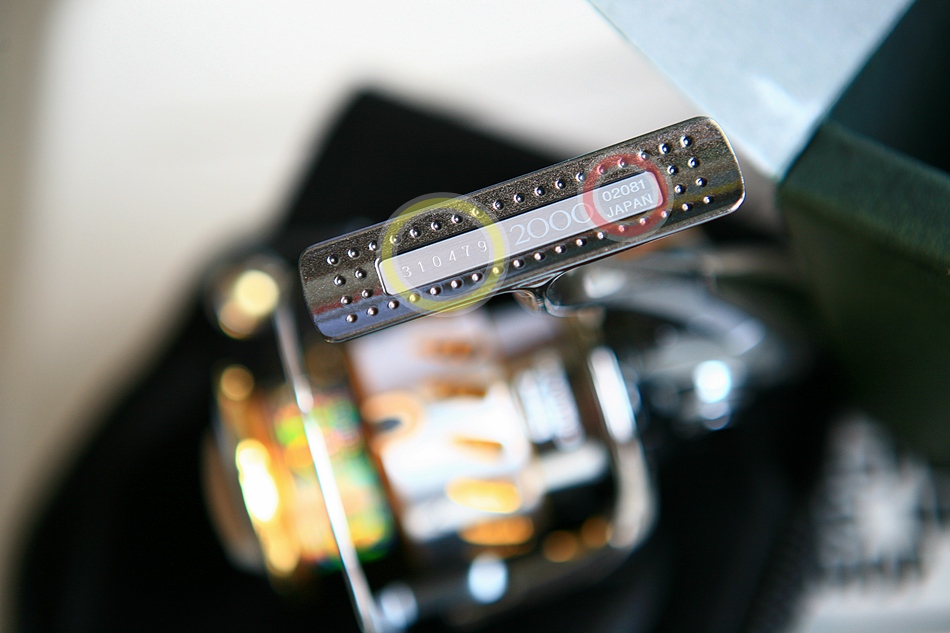

ภาพที่ 2ปกติแล้ว หากเราจับรอกดูรายละเอียดให้ดี รอกบางตัวเราจะพบว่า
ทางบริษัทผู้ผลิต จะได้ลงหมายเลขซีเรียลนัมเบอร์ของรอกมาให้เราด้วย
ซีเรียลนัมเบอร์ของรอกบางตัว อาจจะอยู่ที่ขารอก(วงกลมสีเหลือง ตัวเลข 6 หลัก)
ส่วนในวงกลมสีแดงมันคืออะไร...
ง่ายๆคือ มันคือรหัสของไดอะแกรมของรอกแต่ละรุ่นที่เราสามารถ เข้าไปเปิดดูได้ง่ายๆครับ
จากภาพที่เห็น รอกตัวนี้เป็นรอก ชิมาโน Stella เบอร์ 2000 ปี 2007 ในวงกลมสีแดงมีรหัส 02081 อยู่
วิธีเข้าไปดูไดอะแกรมของรอกตัวนี้ ให้เราไปที่
http://fservice.shimano.co.jp/
แล้วพิมพ์ตัวเลขไดอะแกรมของรอกเรา 02081 เข้าไปตามนี้ครับ
http://fservice.shimano.co.jp/part/pdf/02081.pdf

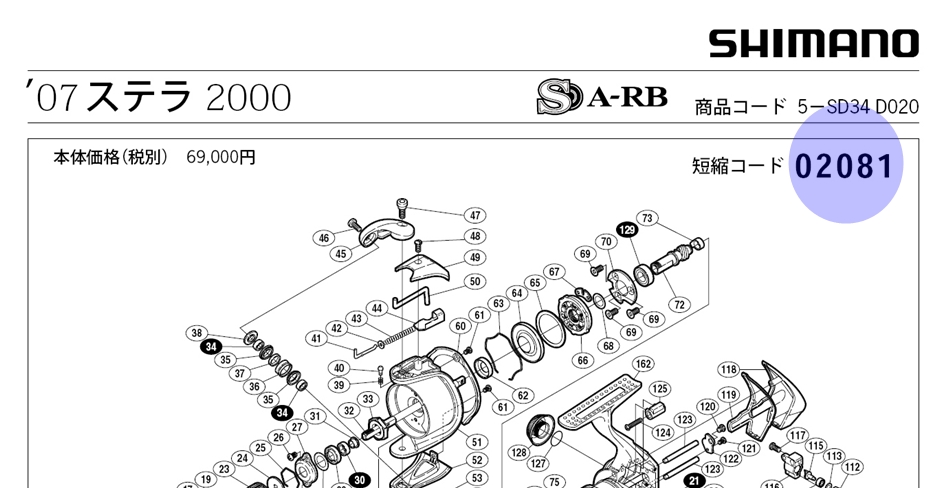

ภาพที่ 3พอกด Enter เราก็จะได้ไดอะแกรมของรอกชิมาโน Stella เบอร์ 2000 ปี 2007
รุ่นนี้มาอยู่หน้าจอเราในรูปแปบไฟล์ PDF เป็นที่เรียบร้อย
สังเกตุที่วงกลมสีม่วง จะเป็นเลขไดอะแกรมของรอกตัวนี้ครับ

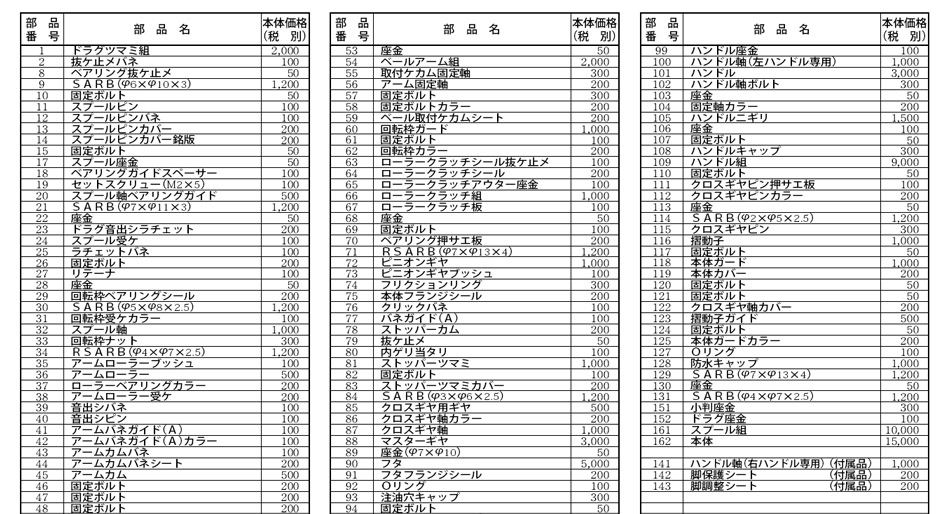

ภาพที่ 4แถมด้านล่าง จะเป็นหมายเลขตำแหน่งชิ้นส่วนของรอกแต่ละตัว
พร้อมราคาเป็นเงินเยน พอให้เราได้ทราบคร่าวๆไว้เปรียบเทียบ
ถ้าอยากทราบราคาเป็นไทย ก็คูณด้วยค่าเงินคร่าวๆ
(ณ เวลานี้ น่าจะเป็น 0.37-0.38 ก็จะออกมาเป็นเงินไทยแล้วครับ)
แต่เป็นราคาที่ญี่ปุ่น ซึ่งยังไม่ได้บวกภาษีนะครับ

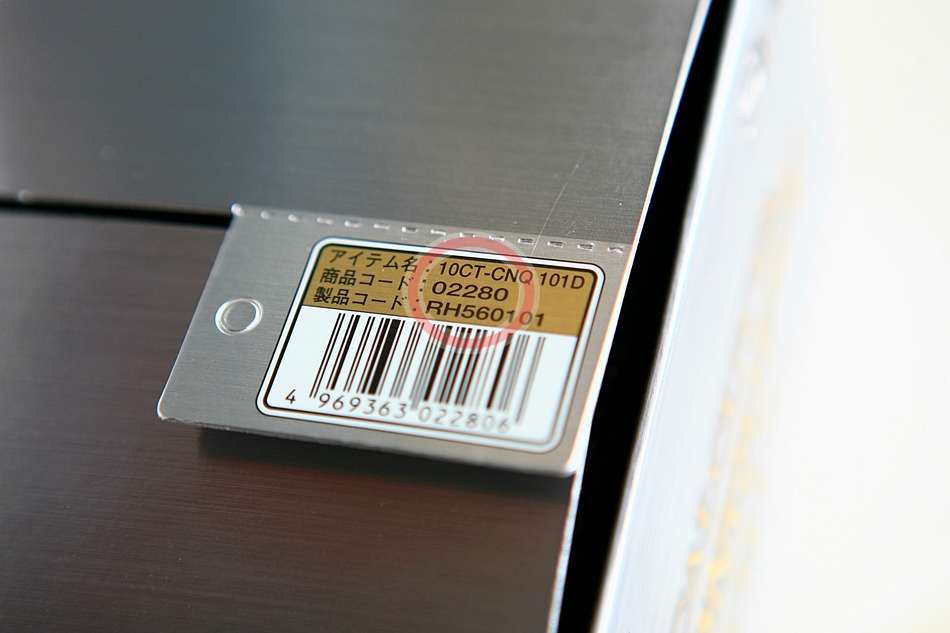

ภาพที่ 5รอกบางตัว หมายเลขไดอะแกรม จะไม่มีที่ตัวรอก เราก็ต้องอาศัยกล่อง
ซึ่งจะมีให้ไว้เช่นกันเป็นสิ่งนำทางครับ
ตัวอย่างในภาพนี้ เป็นรอก ชิมาโน รุ่น Conquest 101DC ปี 2010 จะไม่มีหมายเลขไดอะแกรมอยู่ที่ตัวรอก
มีแต่ที่กล่องครับ(ในวงกลมสีแดง 02280)

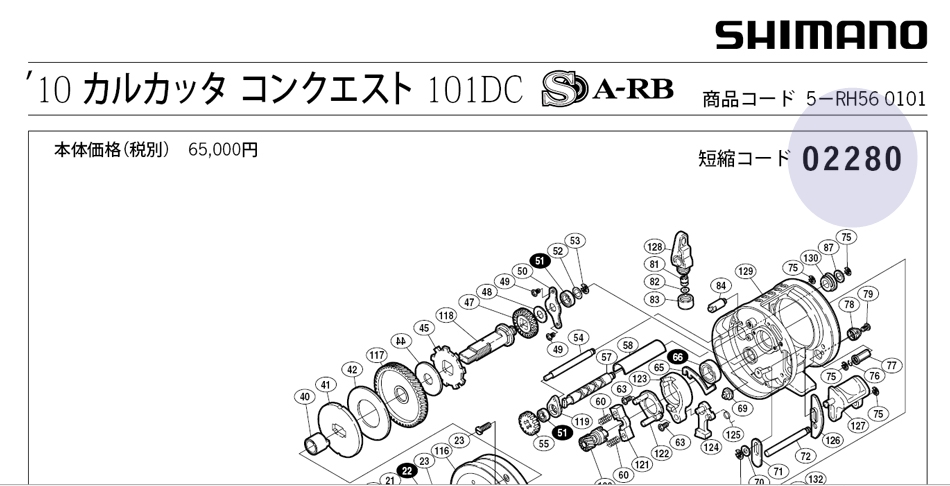

ภาพที่ 6พิมพ์เหมือนเดิม โดยแก้ไขตัวเลข 5 ตัวท้ายเข้าไปใหม่แบบนี้ครับ
http://fservice.shimano.co.jp/part/pdf/02280.pdf
เราก็จะได้ไดอะแกรมของรอก Conquest 101DC ปี 2010 ตามที่เราต้องการแล้วครับ
ภาพที่ 7สำหรับวันนี้ขอลาไปก่อนนะครับ สวัสดีครับ
