ผ่ารอก Daiwa RYOGA 1016H
nop2u (139 คะแนนโหวตจากผู้ชมกระทู้) offline
30 ธ.ค. 54, 19:14
1
ผ่ารอก Daiwa RYOGA 1016H
ภาพที่ 1
ผมเคยลงผ่ารอก Daiwa Ryoga 2020 H ไปแล้ว คราวนี้ได้ตัวใหม่ มาเป็นน้องเล็ก เบอร์ 1016H

ตามประสาคนชอบรื้อ สบโอกาสเลยต้องขอแกะดูหน่อยครับ ว่าภายในเป็นอย่างไร รูปไม่ละเอียดนะครับ

เพราะตอนนั้นดึกมากแล้ว พอแกะไปถึงห้องเครื่องแล้วก็ลืมถ่ายต่อเลย
ผ่ารอก Daiwa RYOGA 1016H
ภาพที่ 2

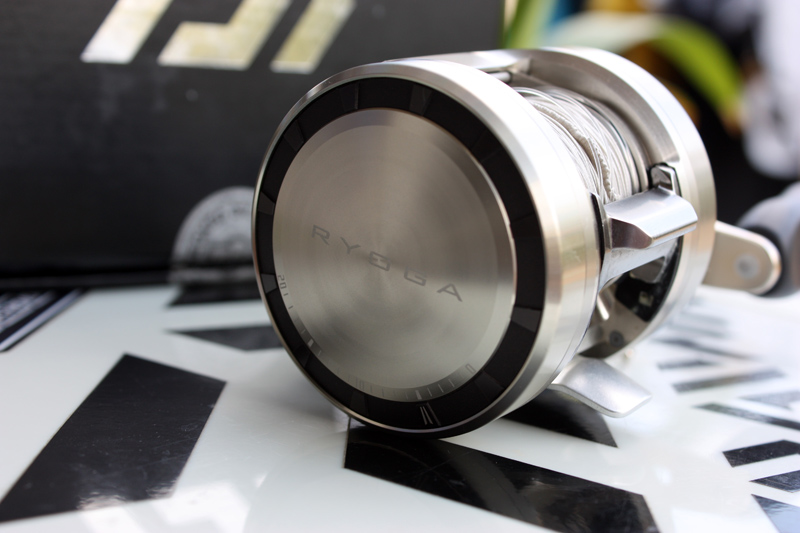

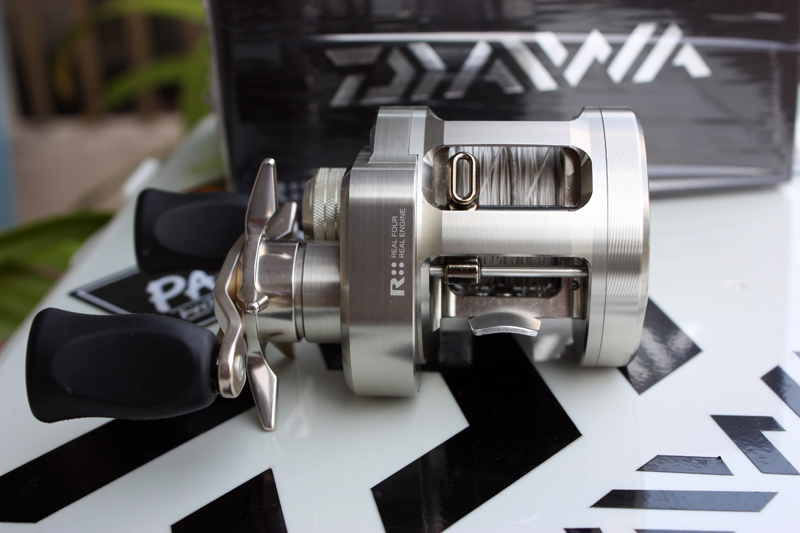

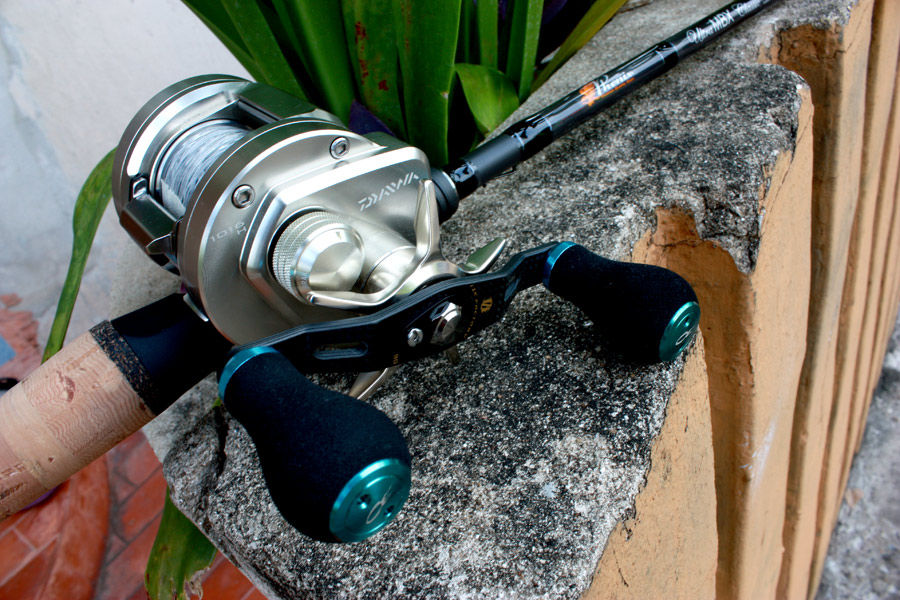

มาดูหลายๆมุมมอง กับตัวรอกก่อนนะครับ
ผ่ารอก Daiwa RYOGA 1016H
ภาพที่ 3
ผ่ารอก Daiwa RYOGA 1016H
ภาพที่ 4

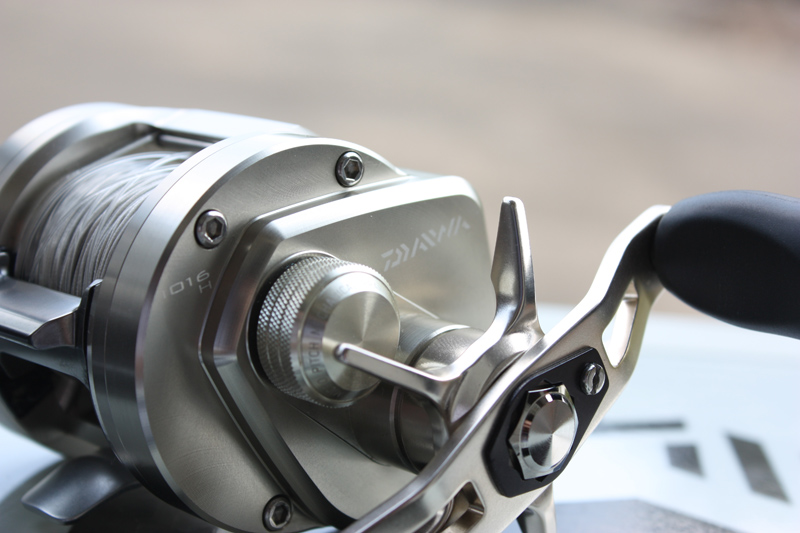

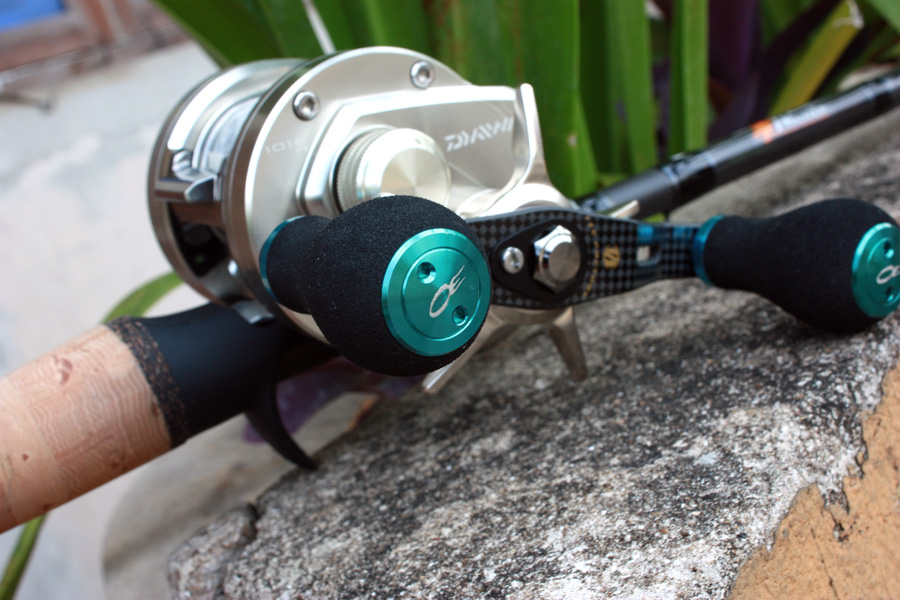

อันนี้แบบแต่งแล้วพองามครับ
ผ่ารอก Daiwa RYOGA 1016H
ภาพที่ 5

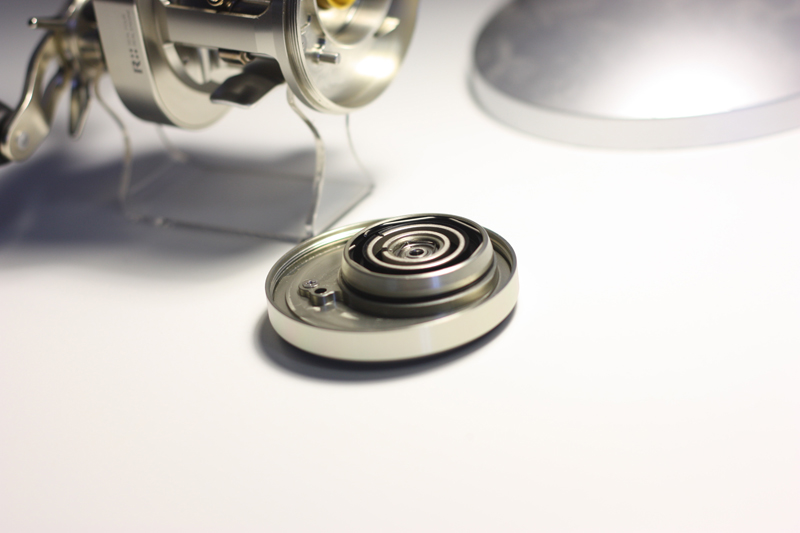

เริ่มจากแกะฝาข้างหน่วงแม่เหล็กก่อนครับ หมุนๆเข้าไปมันก็จะหลุดออกมา
ผ่ารอก Daiwa RYOGA 1016H
ภาพที่ 6

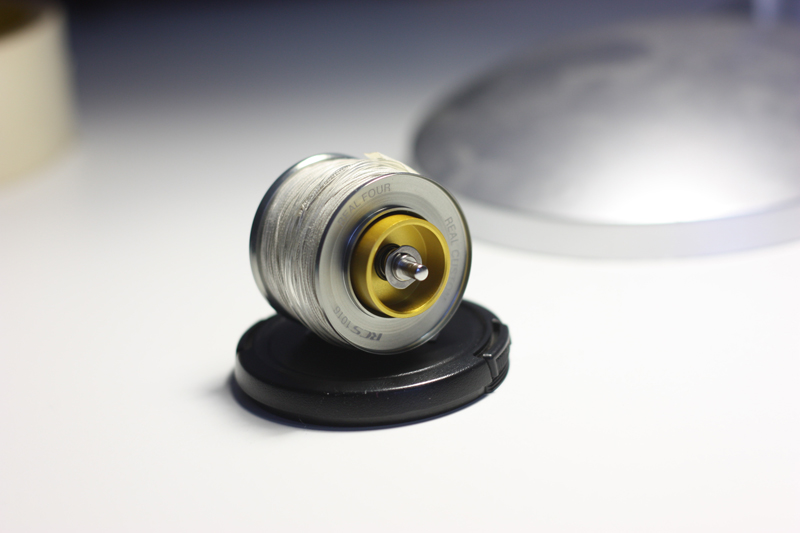

ตามด้วยเอาสปูลออกมาจากตัวรอกครับ สวยงามครับ
ผ่ารอก Daiwa RYOGA 1016H
ภาพที่ 7

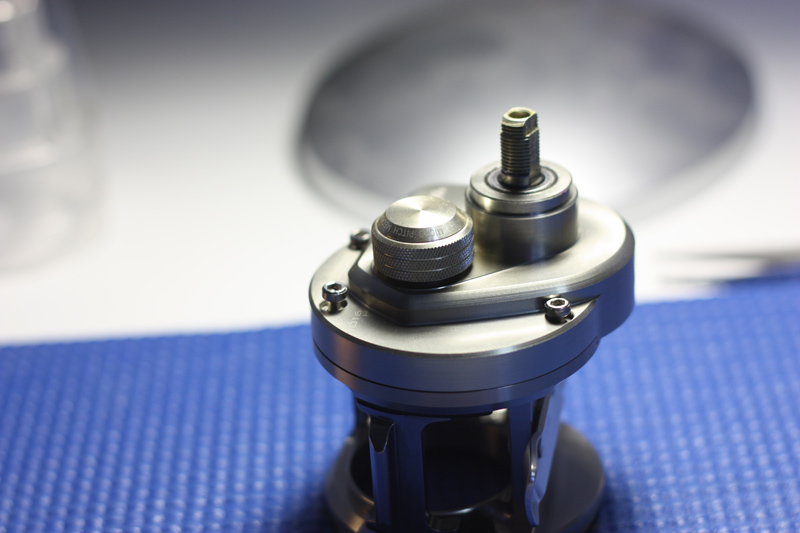

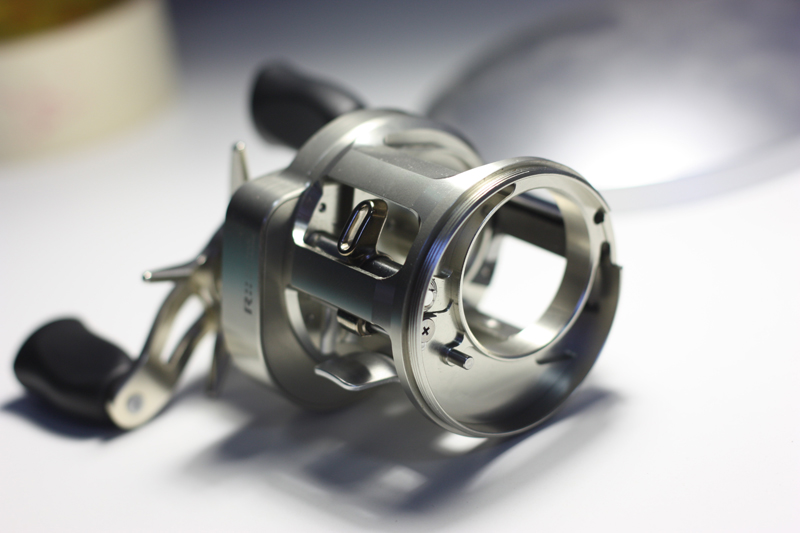

เหลือแต่โครงและก็ด้าน ห้องเครื่องแล้วครับ (ชอบไดว่าทรงกลมก็ตรงนี้ครับ หมุนเอาออกมาหยอดน้ำมันแกนสปูลง่าย)
ผ่ารอก Daiwa RYOGA 1016H
ภาพที่ 8

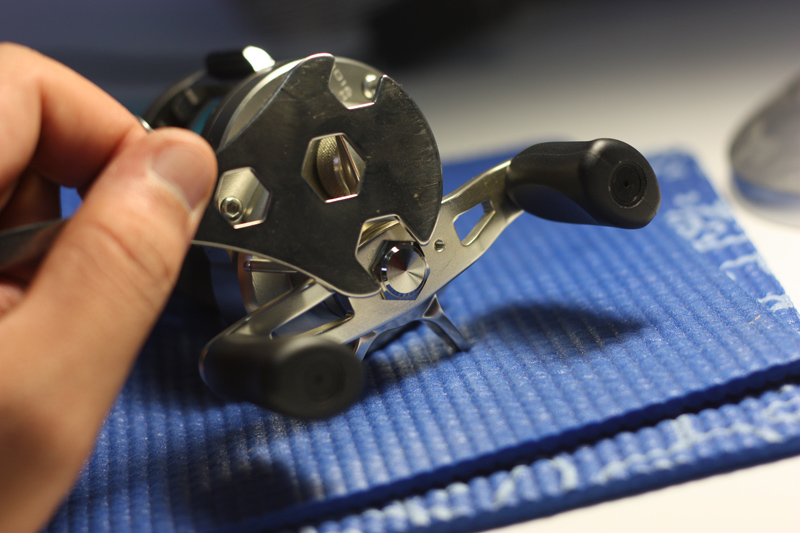

มาแกะน็อตกันคลายนี่ก่อนครับ
ผ่ารอก Daiwa RYOGA 1016H
ภาพที่ 9

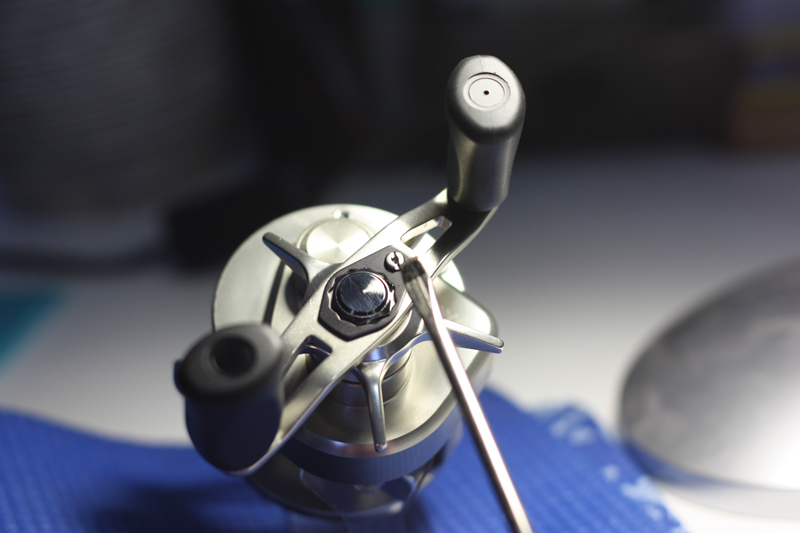

แล้วก็มาจัดการกับน็อตล้อคแขน
ผ่ารอก Daiwa RYOGA 1016H
ภาพที่ 10
คลายน็อต หกเหลี่ยมทั้ง3ตัวออกมา ก็จะเปิดห้องเครื่องได้แล้วครับ (มีน้ำยากันคลายติดมานิดหน่อยครับ ไม่มีปัญหา)
ผ่ารอก Daiwa RYOGA 1016H
ภาพที่ 11

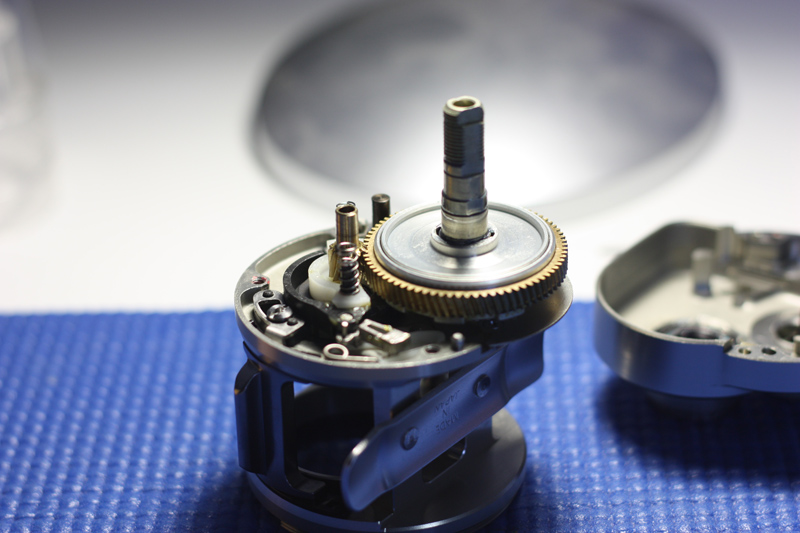

เปิดห้องเครื่องออกมาได้แล้วครับ
ผ่ารอก Daiwa RYOGA 1016H
ภาพที่ 12

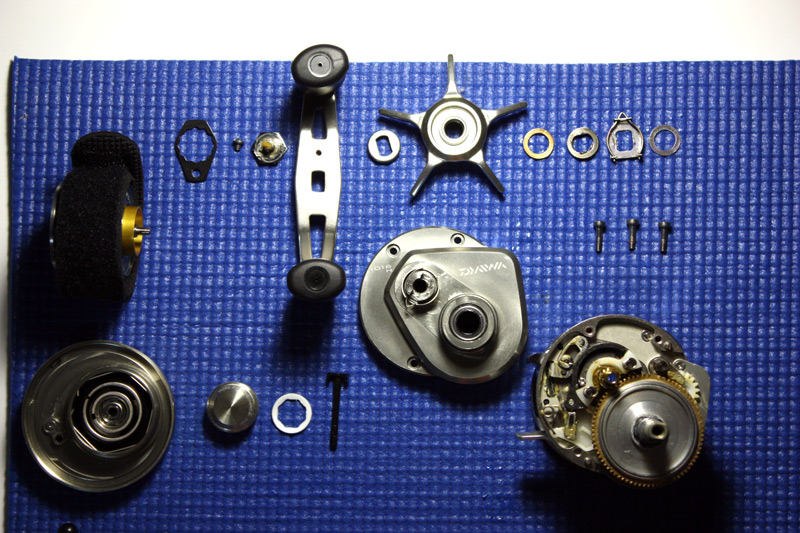

นำชิ้นส่วนต่างๆ มาจัดเรียงไว้ ตอนประกอบจะได้ไม่ลืม
ผ่ารอก Daiwa RYOGA 1016H
ภาพที่ 13

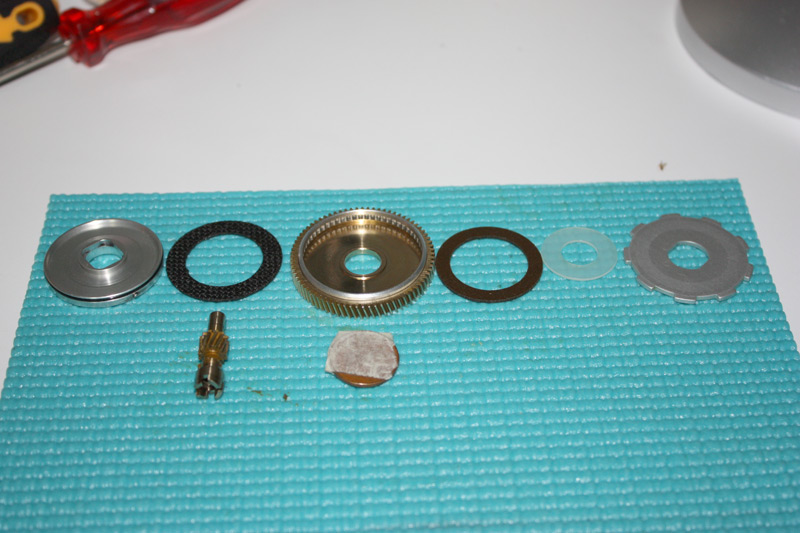

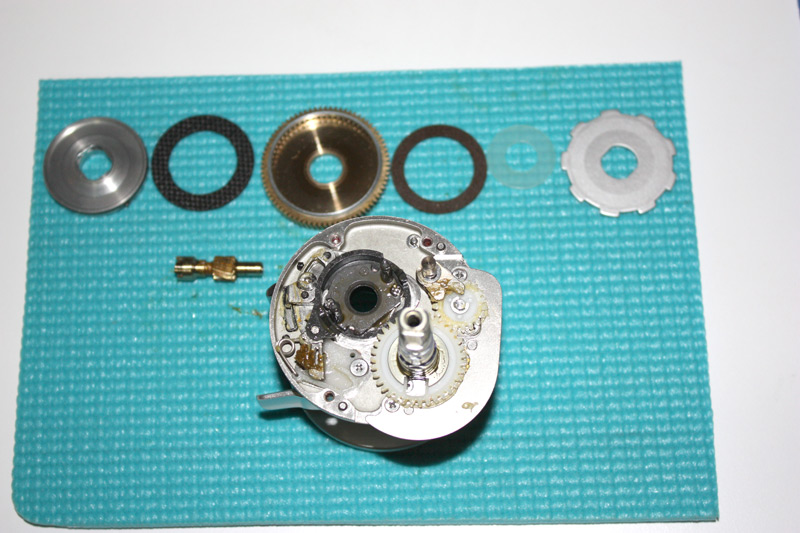

เฟือง ตั้งเฟืองนอน และผ้าเบรค จัดเรียงไว้
ผ่ารอก Daiwa RYOGA 1016H
ภาพที่ 14

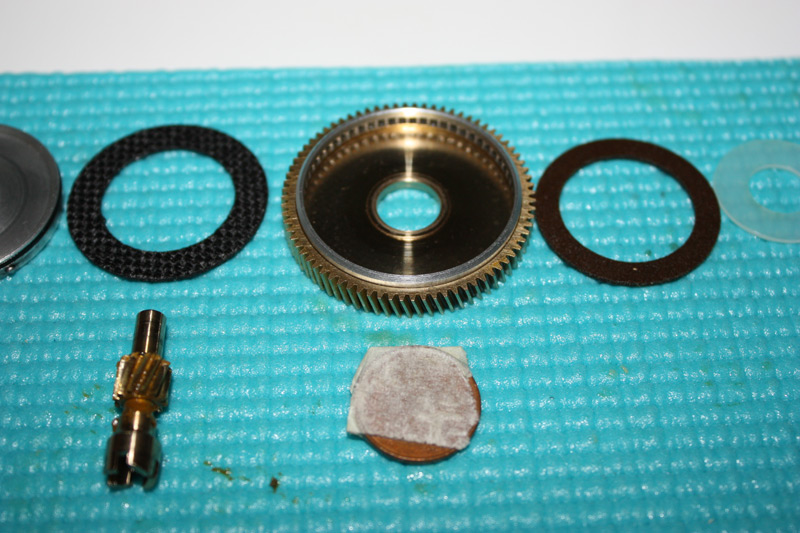

เทียบขนาดกับเหรียญให้ดูครับ
ผ่ารอก Daiwa RYOGA 1016H
ภาพที่ 15
เฟืองชัดๆอีกสักรูป
ผ่ารอก Daiwa RYOGA 1016H
ภาพที่ 16
ผ่ารอก Daiwa RYOGA 1016H
ภาพที่ 17

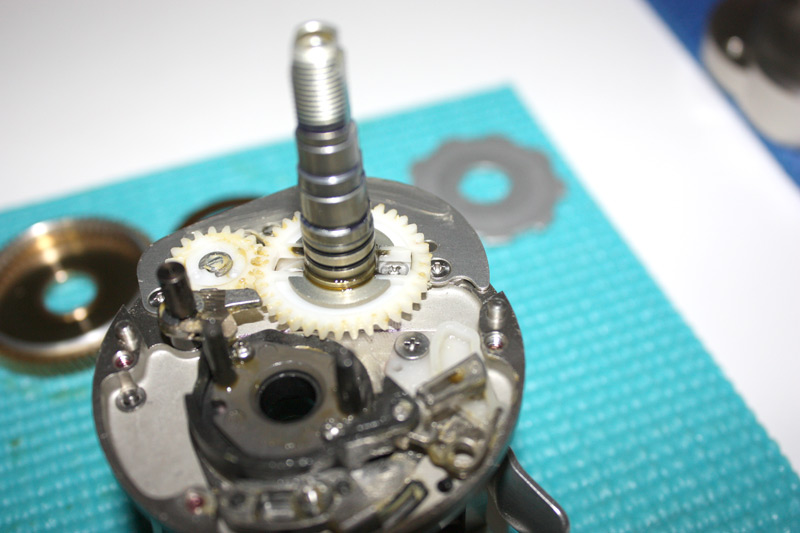

ห้องเครื่องหลังจากยกชุดเฟืองออก
ผ่ารอก Daiwa RYOGA 1016H
ภาพที่ 18

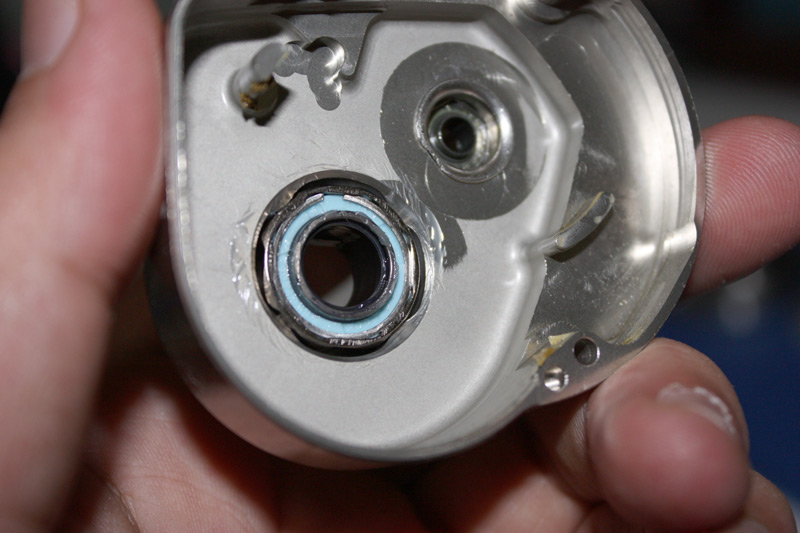

ฝาห้องเครื่องจะเห็นลูกปืนกันตีกลับ ด้านบนมีลูกปืน CRBB ลูกใหญ่อีกลูก
ผ่ารอก Daiwa RYOGA 1016H
ภาพที่ 19

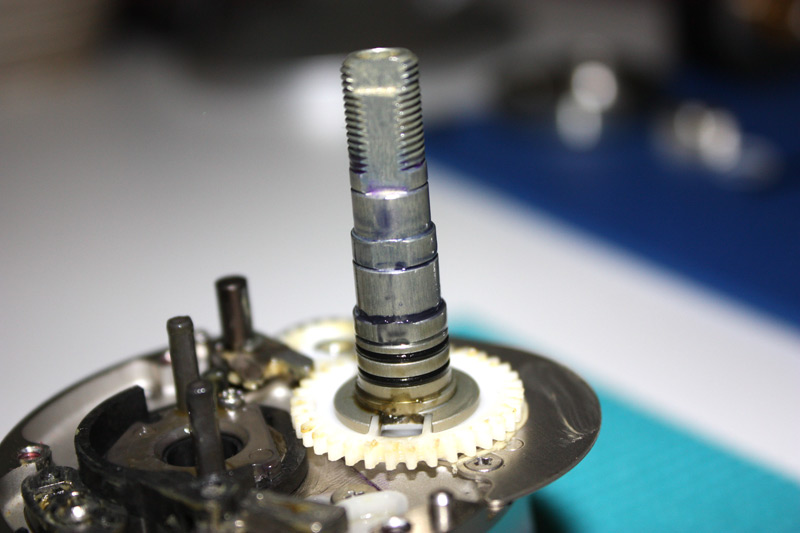

แกนมือหมุน ขนาดใหญ่ เฟืองสีขาวด้านล่างเป็นเฟืองตัวเกลี่ยสาย ทำงานเมื่อหมุนรอกเท่านั้นตามปกติของรอกตีเหยื่อปลอม
ผ่ารอก Daiwa RYOGA 1016H
ภาพที่ 20
สรุปความแตกต่างกับตัว 2020H  เท่าที่แกะมาคือ ทุกอย่างเหมือนกันหมดครับแค่ลดมิติสัดส่วนลงมาให้เล็กกว่าเดิม

งานความเรียบร้อยในการผลิต ให้เต็ม100เหมือนเดิมครับ สำหรับคนที่มีรอกตัวนี้แล้วจะรื้อมาล้างทำความสะอาดรอก

ขอเตือนว่า ระวังหมุดที่อยู่ในเฟืองตัวนอนหล่นหายครับ แล้วก็อย่าลืมตัวกันตีกลับสำรองให้เข้าร่องของมันก่อนประกอบกลับนะครับ

ถ้าน้าคนไหนสงสัยอะไรตรงไหนก็โทรมาสอบถามได้ครับ จะตอบให้เท่าที่รู้ ไม่ได้เซียน ไม่ได้เก่ง แค่อยากแบ่งปันครับ
