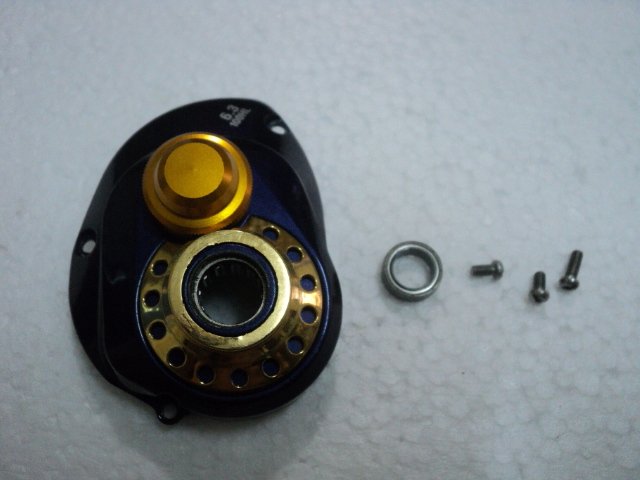

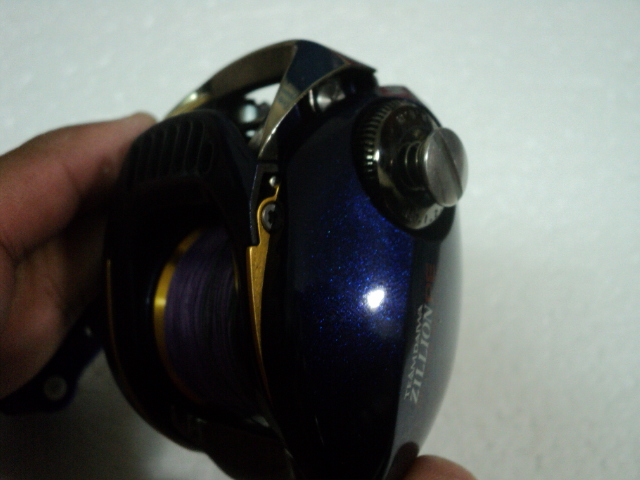

ภาพที่ 1สภาพงาม มีน้าท่านหนึ่งมาให้ล่างเลยถ่ายชิ้นส่วนมาให้ดูครับ

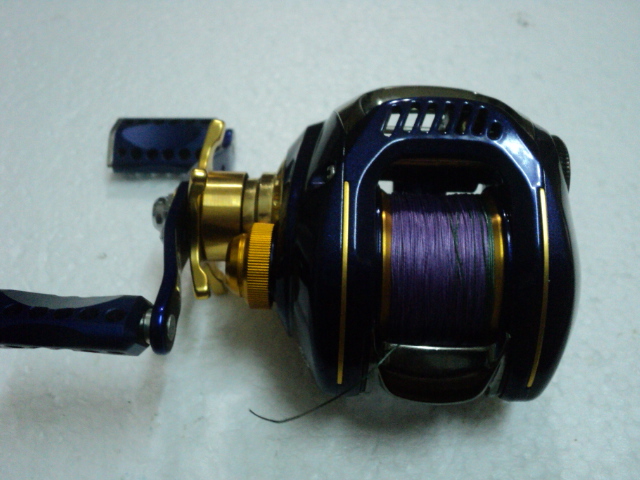

ภาพที่ 2สำหรับรอกDaiwa zillion PE 100 HL 6.3

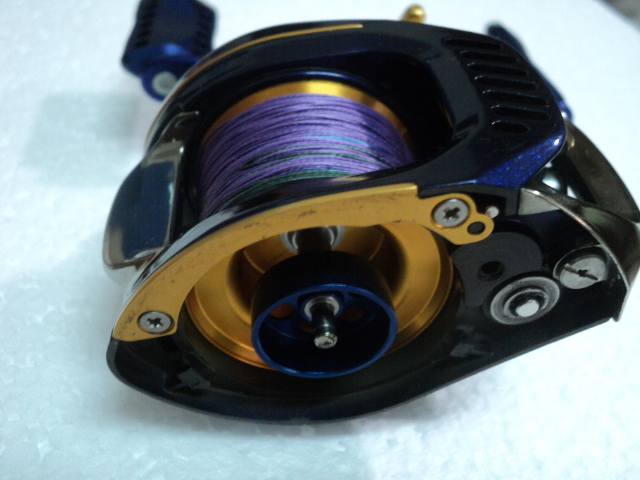

ภาพที่ 3เริ่มทำการคลายสกรูยึดด้านข้างออกก่อนครับ (รอกหมุนซ้ายนะครับกลัวหลง)
ภาพที่ 4ทำการถอดออกมา

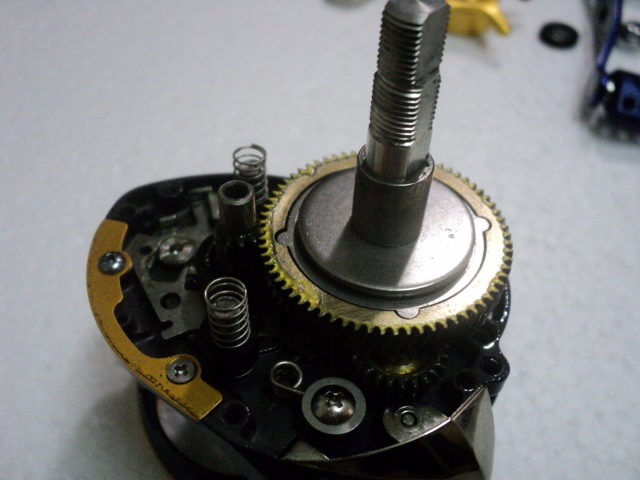

ภาพที่ 5ทำการถอดสปูลออกมา

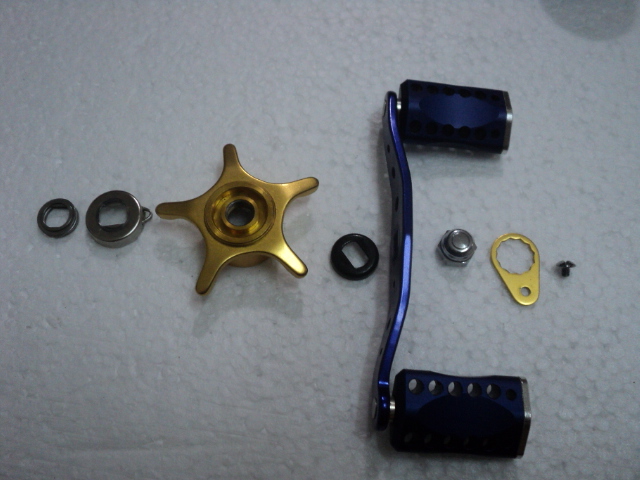

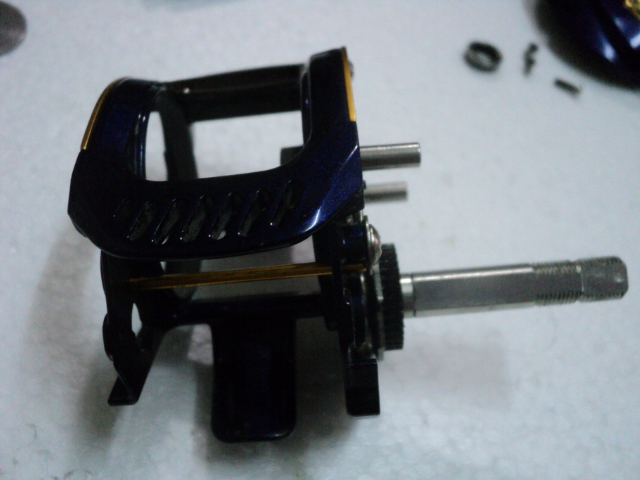

ภาพที่ 6ทำการถอดน๊อตยึดแขนออกครับและนำแขนและชิ้นส่วยออกตามรูปครับ
ภาพที่ 7สังเกตุจะมีลูกปืนอยู่อีกตัวนะครับ

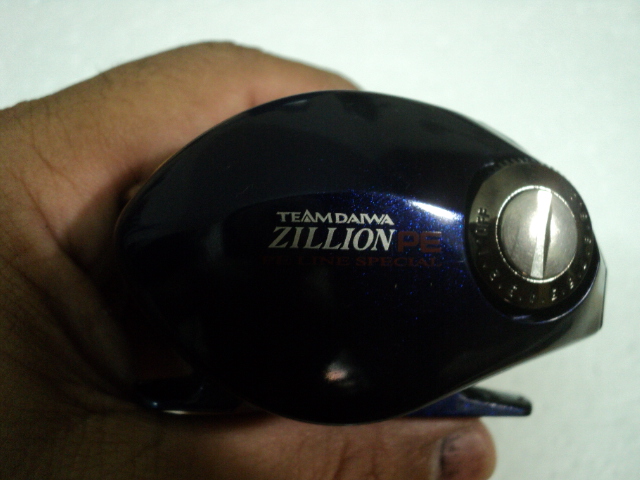

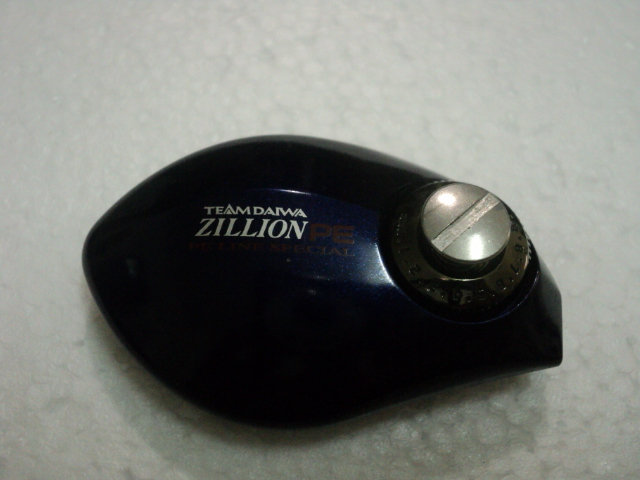

ภาพที่ 8ถอดฝาด้านข้างออก

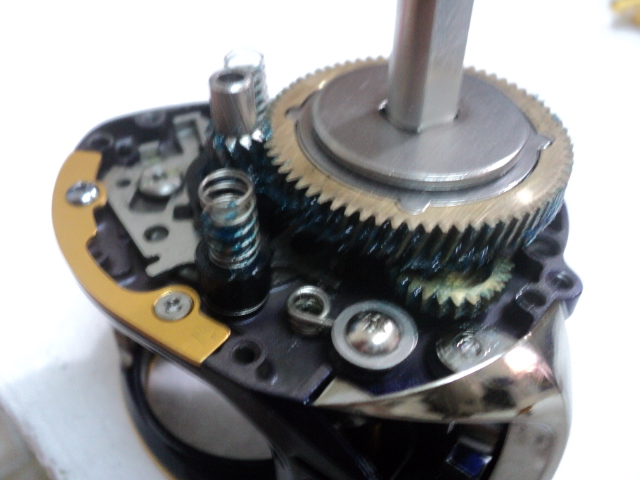

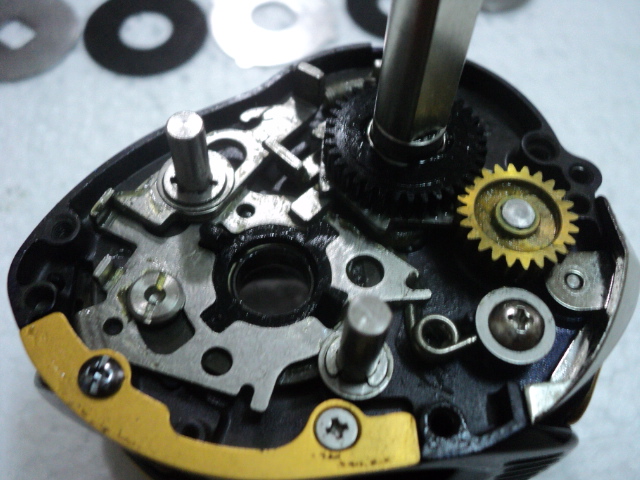

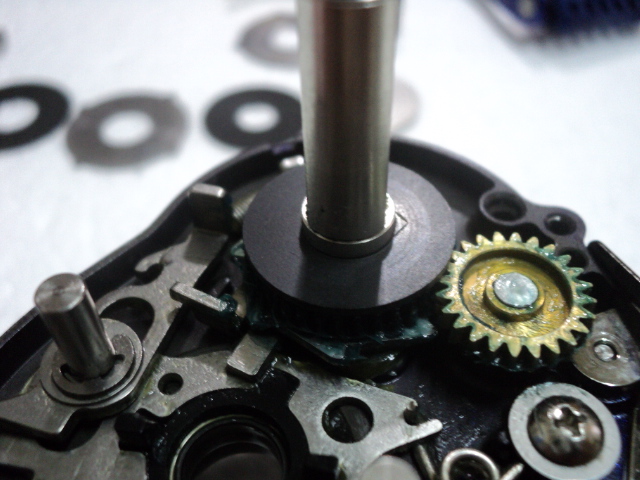

ภาพที่ 9ตรวจสอบสภาพ ก่อนนำชิ้นส่วนต่างๆๆออกมาครับ

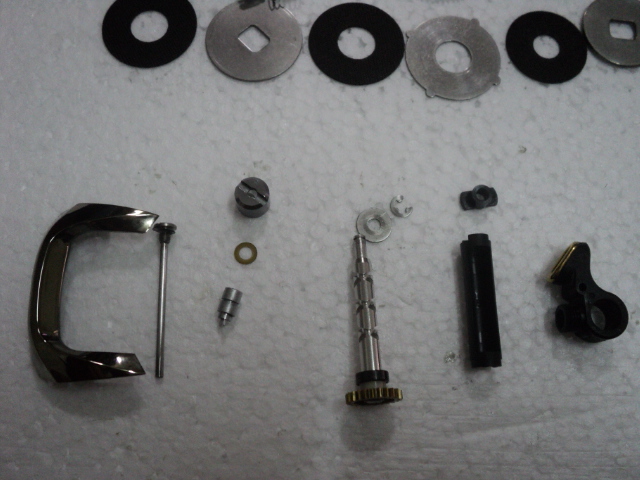

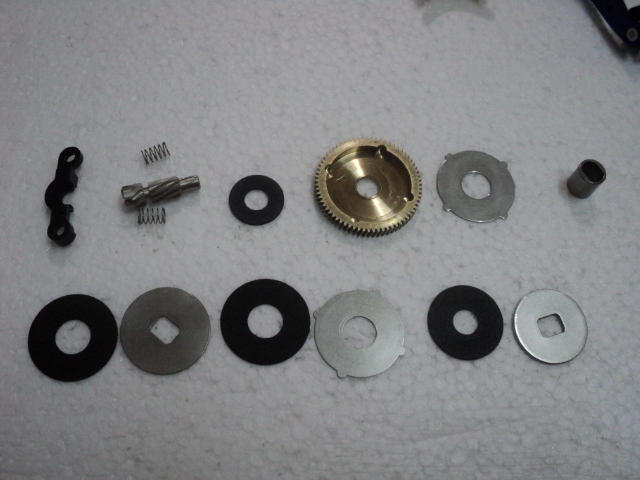

ภาพที่ 10ชิ้นส่วนต่างๆๆของห้องเบรคและผ้าเบรค HT 100

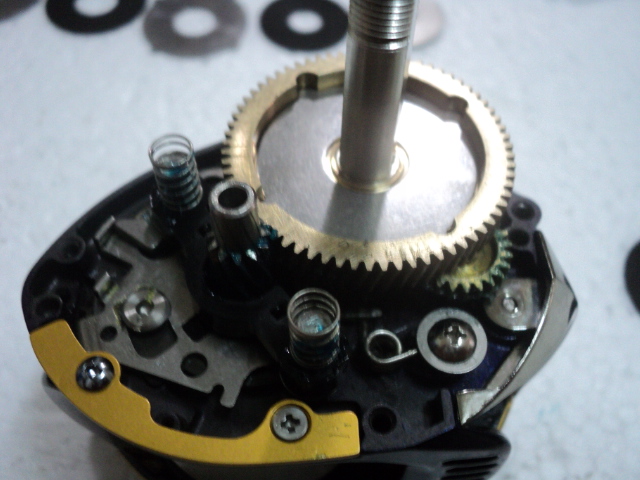

ภาพที่ 11แกนมือหมุนและชุดเฟืองขับตัวเกลี่ยสาย

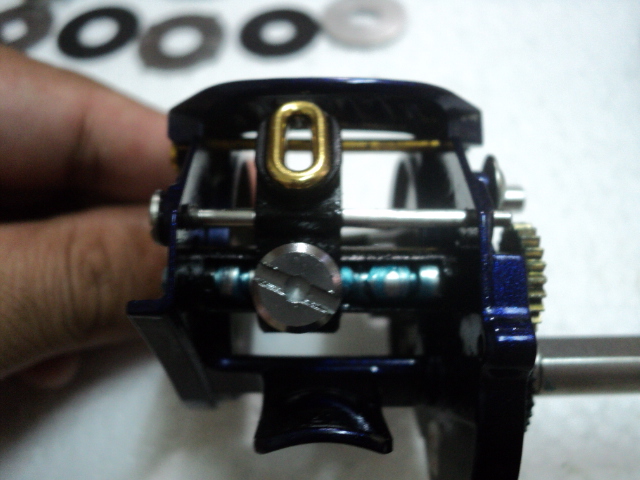

ภาพที่ 12ชุดเฟืองตัวเกลี่ยสาย
ภาพที่ 13โครงของรอก
ภาพที่ 14จากทำการล้างเรียบร้อยแล้วก็ทำการประกอบชุดเฟื่องตัวเกลี่ยสายก่อน
ตราจสอบลูกปืนและจาระบีให้เรียบร้อย
ภาพที่ 15ใส่จาระบรชุดเฟื่องขับตัวเกลี่ยสาย
ภาพที่ 16ประกอบชุดเฟื่องและผ้าเบรค
ภาพที่ 17ใส่จาระบีและตรวจสอบก่อนประกอบฝาด้านข้าง
ภาพที่ 18ประกอบฝาและตัวปรับแกนสปูล

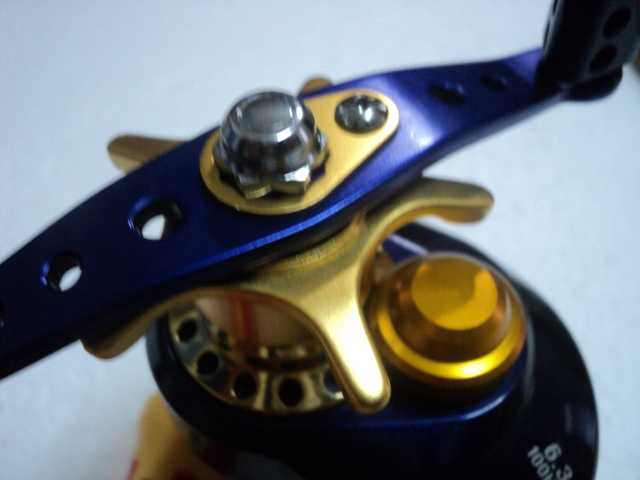

ภาพที่ 19ประกอบชุดแขนด้านข้าง
ภาพที่ 20ประกอบสปูลและฝาครอบด้านข้าง
ตราจสอบการหมุนให้เรียบร้อยผพ่นนำ้ยาเคลื่อบก่อนเก็บครับ
