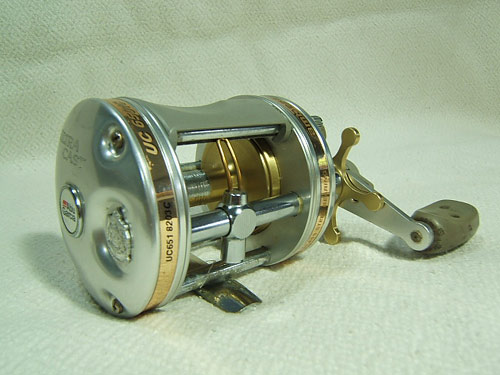

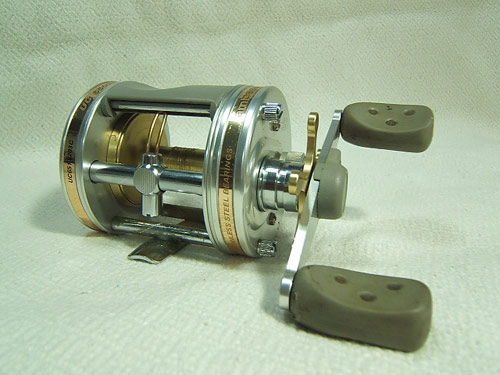

ภาพที่ 1ด้วยความอยากรู้อยากเห็นมานาน ว่าข้างในของเจ้า UC นี่มันจะแตกต่างกับเจ้า 6500 ตัวอื่นอย่างไร พอดีกับที่พี่ somyos_chok1 พึ่งได้รอกมือสองตัวนี้มาเลยได้โอกาสมาขอลองแกะดู

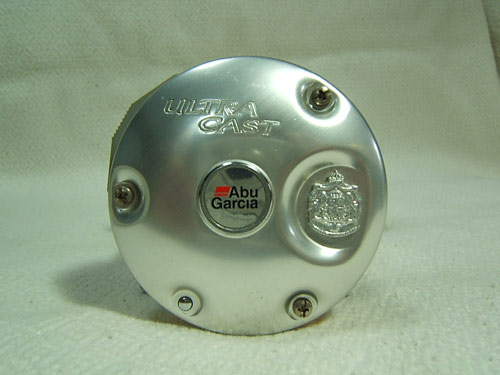

ภาพที่ 2ฝาข้าง มีปั้มคำว่า ULTRA CAST สวยงามมากครับ
ภาพที่ 3ตัวนี้เป็นรอกหมุนซ้ายครับ

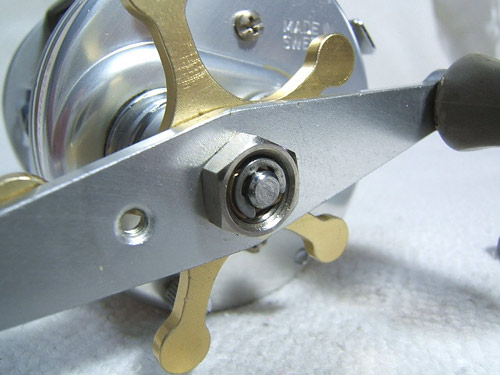

ภาพที่ 4เริ่มจากแขนหมุนก่อน น๊อตล็อคแขนหมุนสีสันเหมือนแสตลเลส รุ่นอื่นจะเป็นทองเหลือง

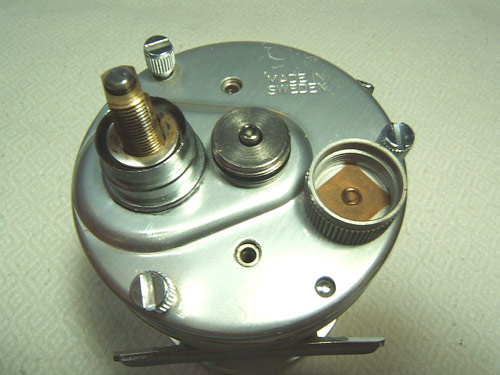

ภาพที่ 5ฝาปรับหน่วง ไม่มีเขี้ยวล็อคแกนสปูลเหมือน6500รุ่นอื่นๆ

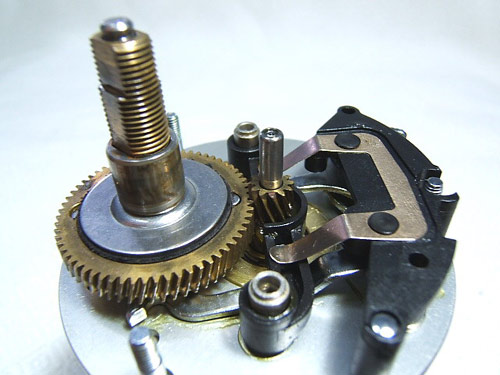

ภาพที่ 6ห้องเครื่องครับ

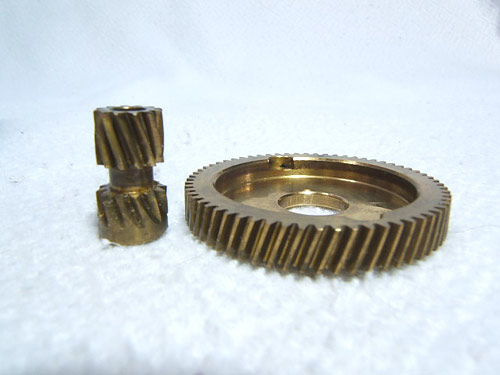

ภาพที่ 7เฟืองเป็นทองเหลืองทั้งคู่

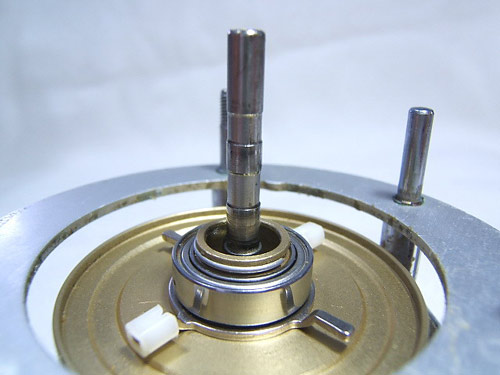

ภาพที่ 8รุ่นนี้เป็นรอกแกนตายครับ สังเกตุตรงแกนจะเว้าเป็นร่อง มีลูกปืนประกบที่โคนแกนทั้งสองข้าง

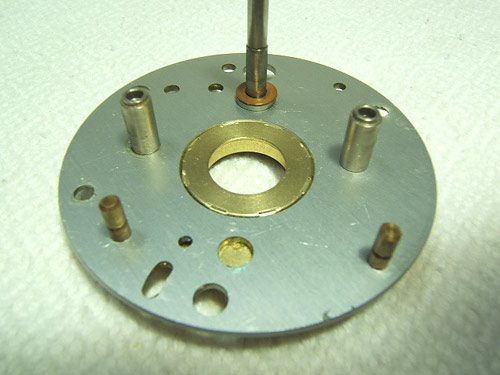

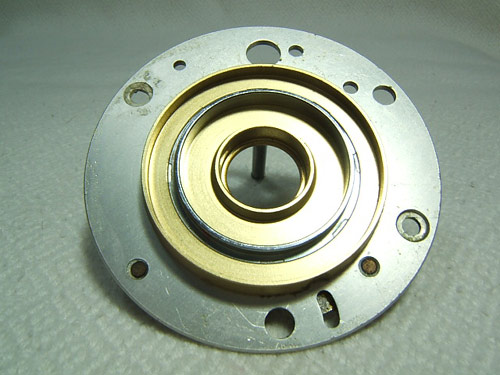

ภาพที่ 9ฐานห้องเครื่อง มีบ่ารับลูกปืนแกนสปูล

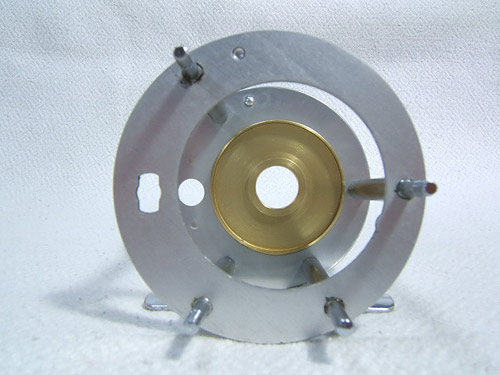

ภาพที่ 10ใต้ฐานห้องเครื่อง มีช่องรับสปูลกับช่องรับระบบหน่วง

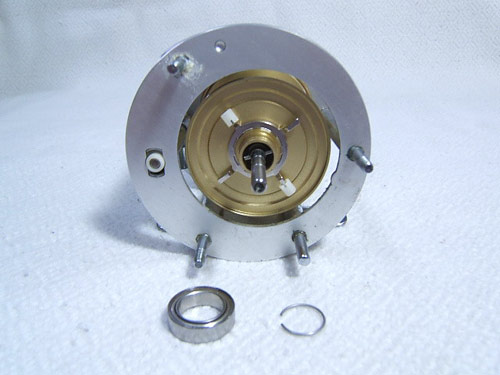

ภาพที่ 11อีกฝั่งของเฟรมจะมีช่องบ่ารับลูกปืนเหมือนกัน
ภาพที่ 12เฟรมฝั่งคลิ๊กเสียง

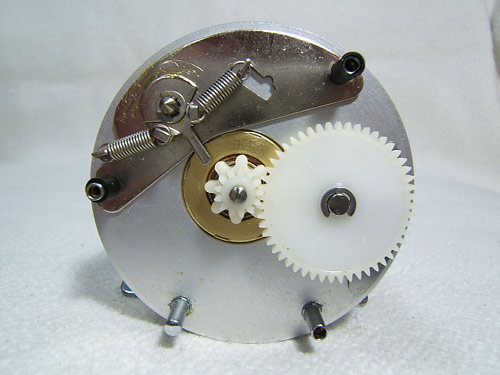

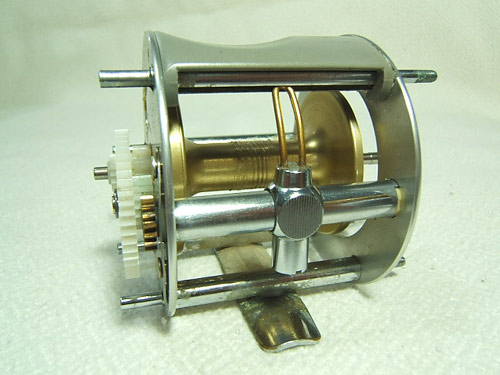

ภาพที่ 13กลไกเฟืองฝั่งเสียง
ภาพที่ 14ลูกปืนแกนสปูล

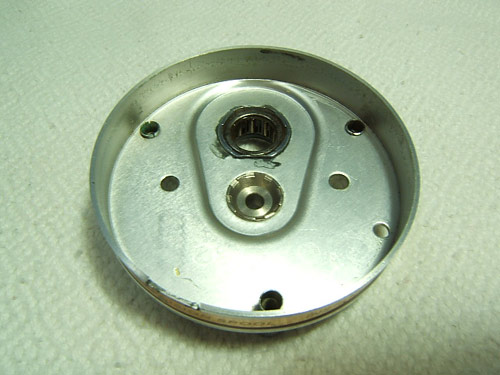

ภาพที่ 15ฝาในฝั่งมือหมุน

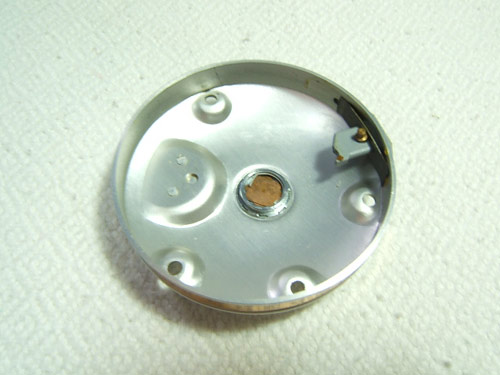

ภาพที่ 16ฝาในฝั่งคลิ๊กเสียง

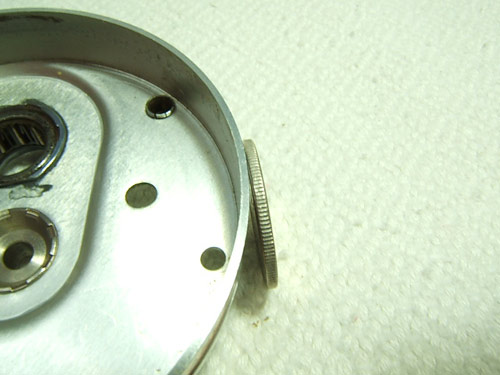

ภาพที่ 17วัดความหนากับเหรียญบาท

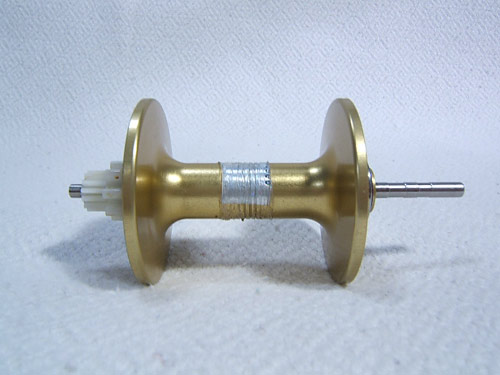

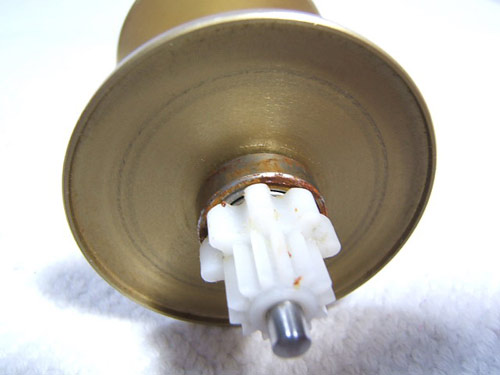

ภาพที่ 18สปูลแกนตายครับ
ภาพที่ 19ลูกปืนอีกฝั่งสนิมขึ้นแล้ว เนื่องจากเจ้าของเดิมใช้กับน้ำกร่อยซะส่วนมาก ลูกปืนเบอร์นี้ไม่มีให้ซื้อเทียบนะครับ เนื่องจากเป็นขนาดที่ทาง ABU สั่งทำขึ้นมาโดยเฉพาะ เอาไปเปลี่ยนได้ที่สยามซูเท่านั้น

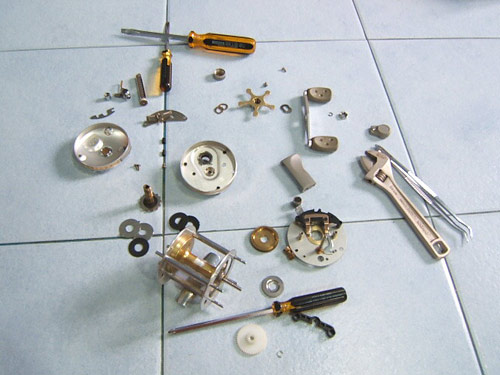

ภาพที่ 20อะไหล่รวมๆ ท้ายนี้ขอขอบคุณน้า ป้อ ฟิชฟีเวอร์ ที่ให้คำปรึกษาในการแกะรอกตัวนี้ครับ ใครมีอะไรเพิ่มเติมขอเชิญเลยนะครับ ขอบคุณครับ
