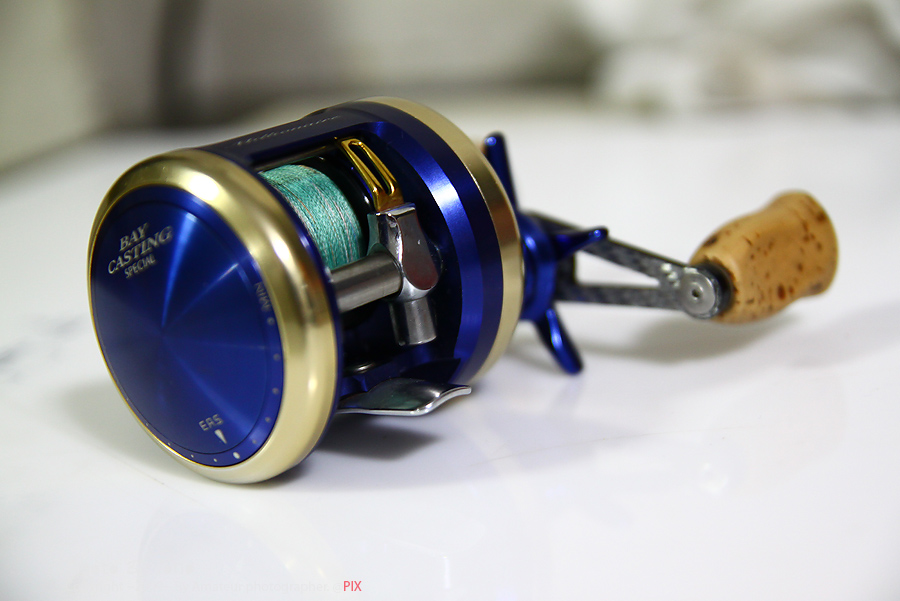

ภาพที่ 1ตามมาดูกันเลยครับ รอก Daiwa Bay Casting special (หมุนซ้ายนะครับ)

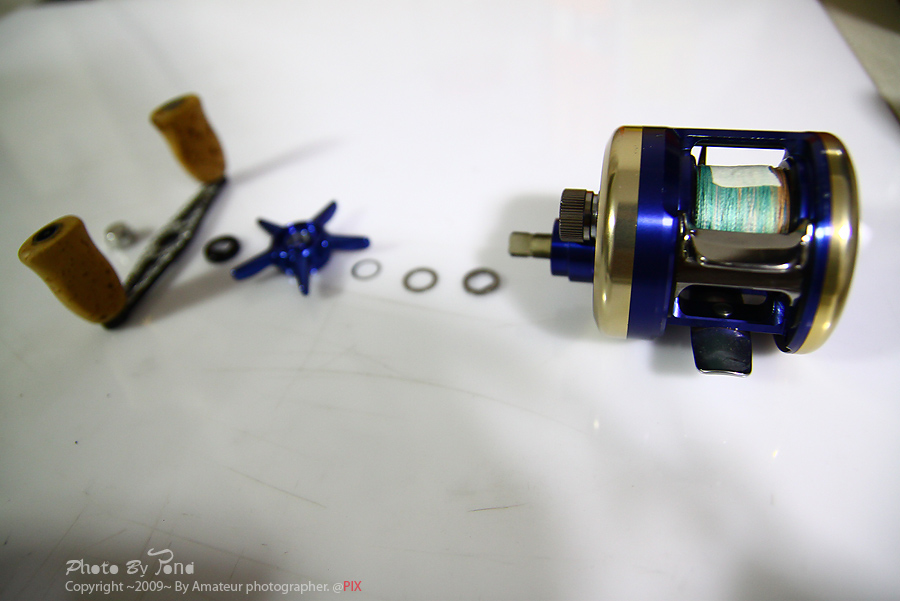

ภาพที่ 2ถอดชุดแขนหมุนออกมาครับ และเรียงกันไว้ เพื่อจะได้จำง่ายๆ
ภาพที่ 3ถอดฝาข้างออก เอาสปูลออก จะเห็นน็อต ให้ใช้ไขควงแบนขันออกมาครับ
ที่จริงมี2จุดครับ แต่อีกจุดผมไม่ได้ถ่ายไว้ แต่อยู่ใต้ตัวกดฟรีสปูล แถวๆขารอกอ่ะครับ

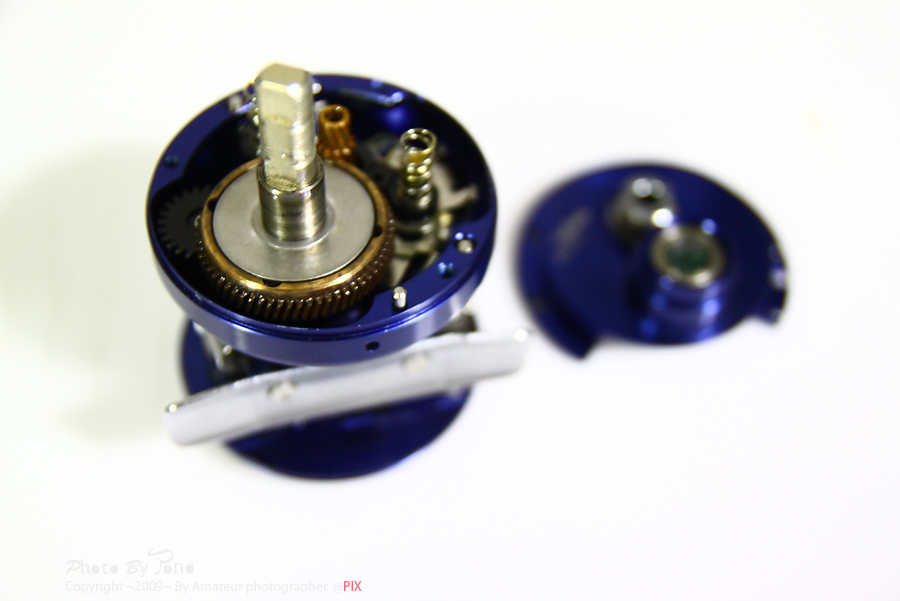

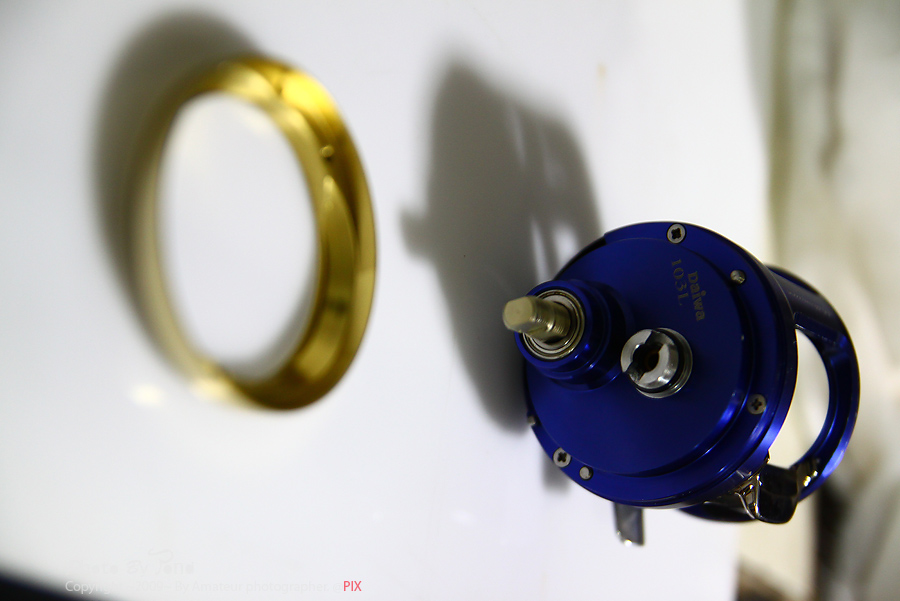

ภาพที่ 4เมื่อขันน็อตทั้ง2ตัวแล้ว วงสีทองๆก็จะหลุดออกมาครับ
ภาพที่ 5ขันน็อต 4แฉกทั้ง3ตัวครับ หาเป็นรอกใหม่ๆ น็อตตรงนี้มีปัญหามากที่สุดครับ เพราะเขาจะหยอดกาวมาด้วย กะว่าจะไม่ให้ถอดเลยอ่ะครับ
เพราะหยั่งงั้นก็ต้อง ออกแรงกันนิดนึงครับ

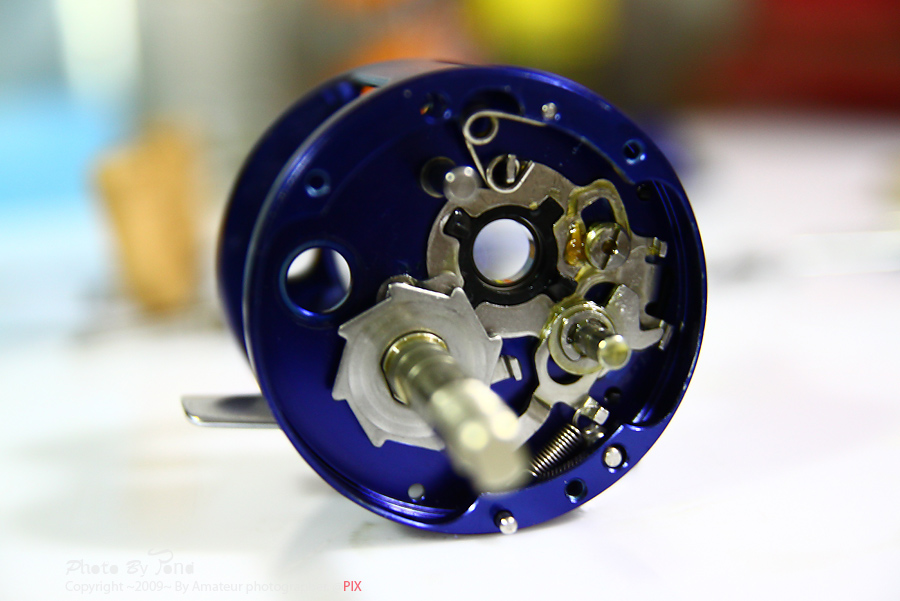

ภาพที่ 6เมื่อถอดออกมาก็จะเห็นใส้ในครับ มีทั้งเฟืองและสปริงต่างๆ

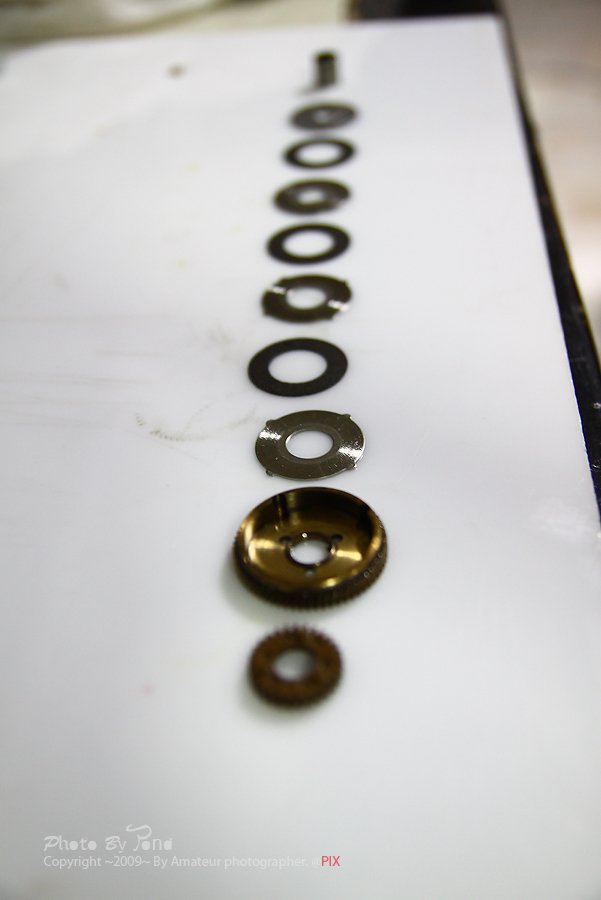

ภาพที่ 7ถอดเฟืองใหญ่ออกมา แต่เฟืองผลาสติกที่อยู่ใต้เฟืองใหญ่ด้วยครับ ถอดผ้าเบลดออกมาให้หมดแล้วเรียงไว้
ภาพที่ 8จากนั้นถอด ชุดเกลี่ยสายออกมาครับ

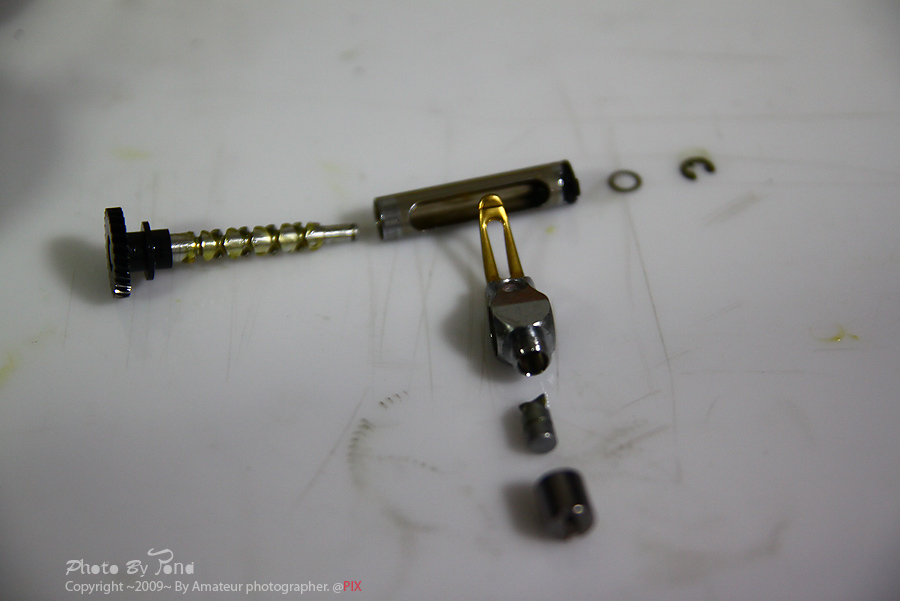

ภาพที่ 9เมื่อถอดชุดเกลียสายแล้วจะได้ออกมาตามภาพครับ

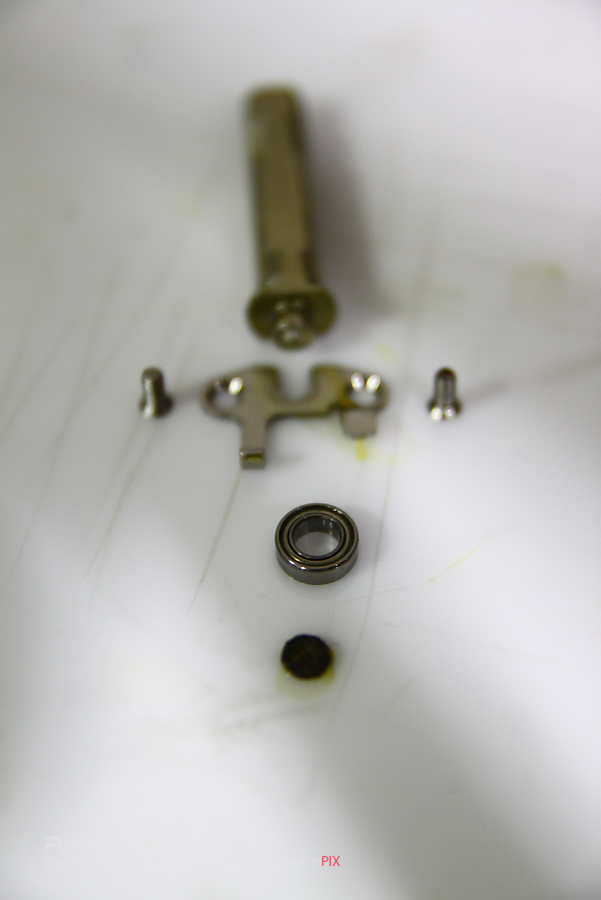

ภาพที่ 10จากนั้นเอาเฟืองล็อคที่เอาไว้ใช้สำหรับให้ตัวกดฟรีสปูลตีกลับขึ้นมา(ไม่รู้เขาเรียกว่าอะไร)
ขันน็อต2ตัวที่ล็อคแกนไว้ แล้วถอดออกมา ด้านล่างจะมีลูกปืนอีก1ลูกพร้อมแผ่นซับน้ำมันครับ (ทุกอย่างห้ามหายนะครับ)

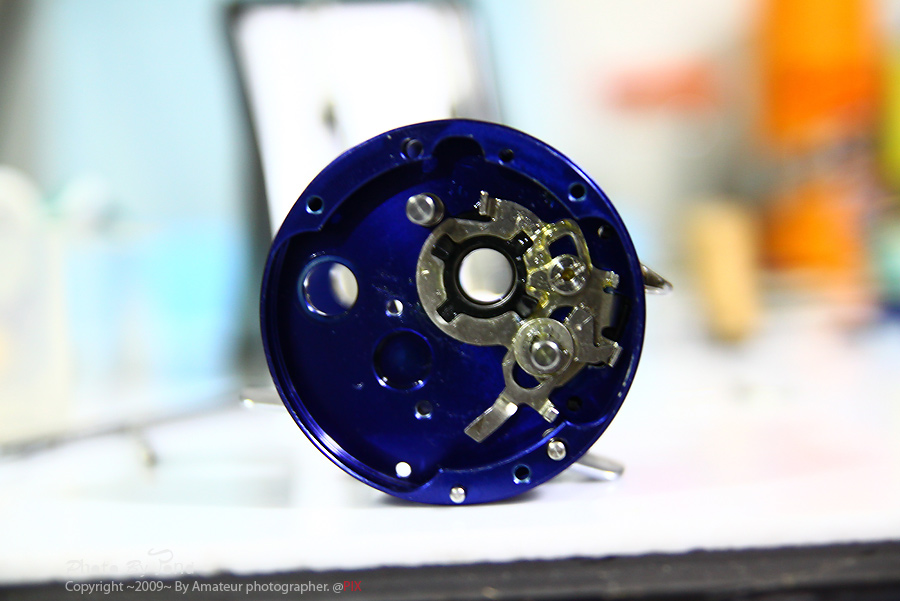

ภาพที่ 11จะได้ออกมาตามภาพครับ ใกล้หมดแล้วเน้ออออ
ภาพที่ 12ขันน็อตที่ล็อคไว้ และสปริงต่างๆ ออกให้หมดครับ

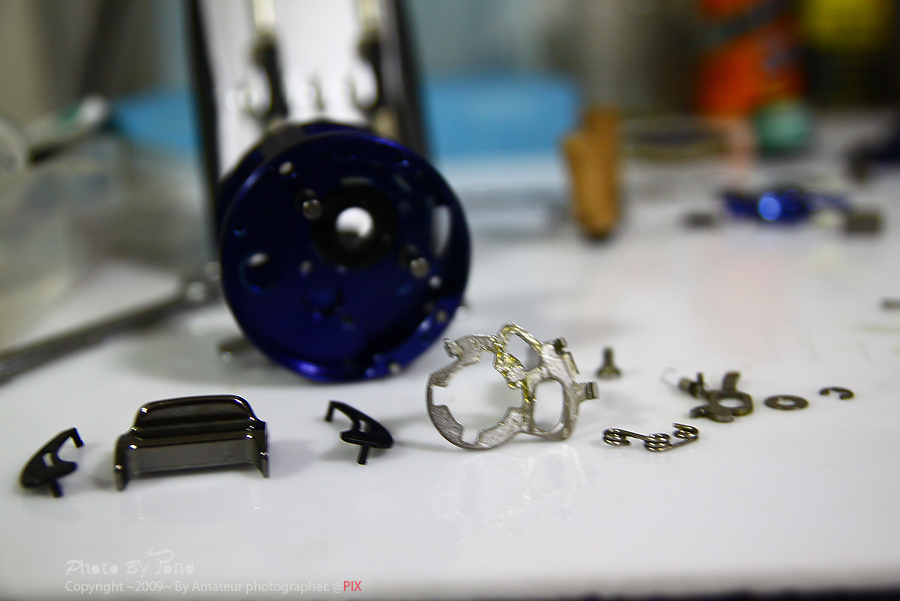

ภาพที่ 13ถอดออกมาหมด โบเบ๋

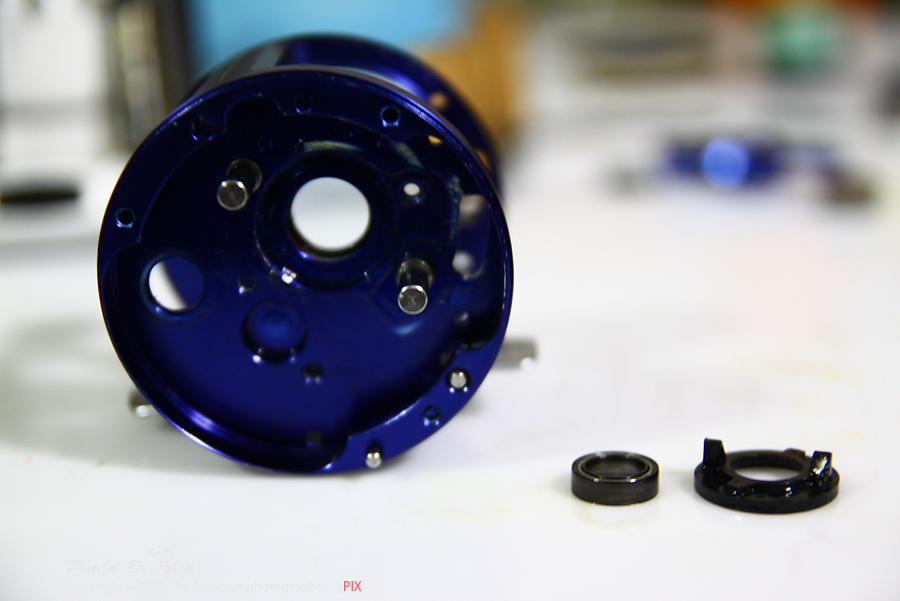

ภาพที่ 14จากนั้นนำแผ่นผลาสติกดำออกมา ด้านในจะมีลูกปืน อีก1ลูกครับ
หมดแล้วครับ ผมไม่ใช่เซียนหรือ ช่างแต่ประการใด แต่ผมเป็นคนหนึ่งที่ หาไดอแกรมของรอกไม่เจอ และหาที่ระเอียดไม่ได้ ผมเลยต้องลองผิดลองถูกอยู่หลายครั้งจนได้มาเป็นภาพให้น้าๆได้ดูกันครับ เพื่อเป็นประโยชน์ต่อผู้ที่หาไดอแกรมของรอกไม่เจอเหมือนผมครับ เอ๊กๆๆ
แต่การล้างรอกด้วยตนเองจะไม่ระเอียดเท่า ให้ช่างล้างให้นะครับ ถ้าอยากล้างแบบหมดเปลือก ให้ช่างล้างดีกว่าครับ อุปกรณ์ของช่างครบเครื่องด้วย
ขอบคุณครับ .....
