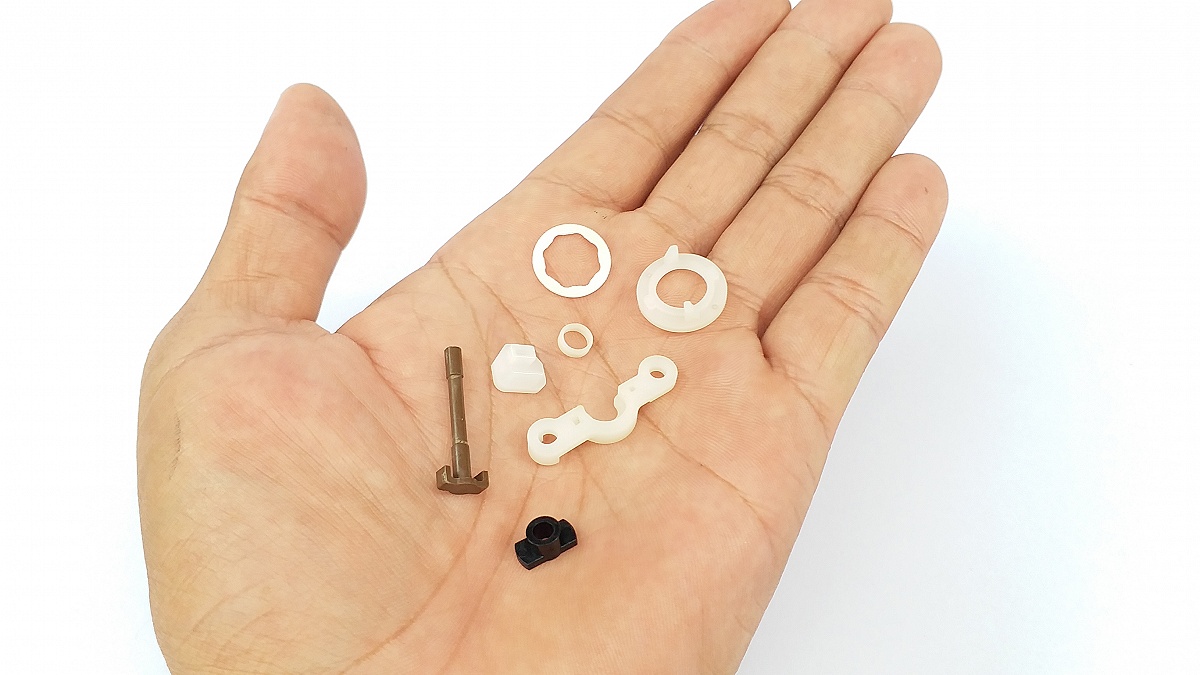

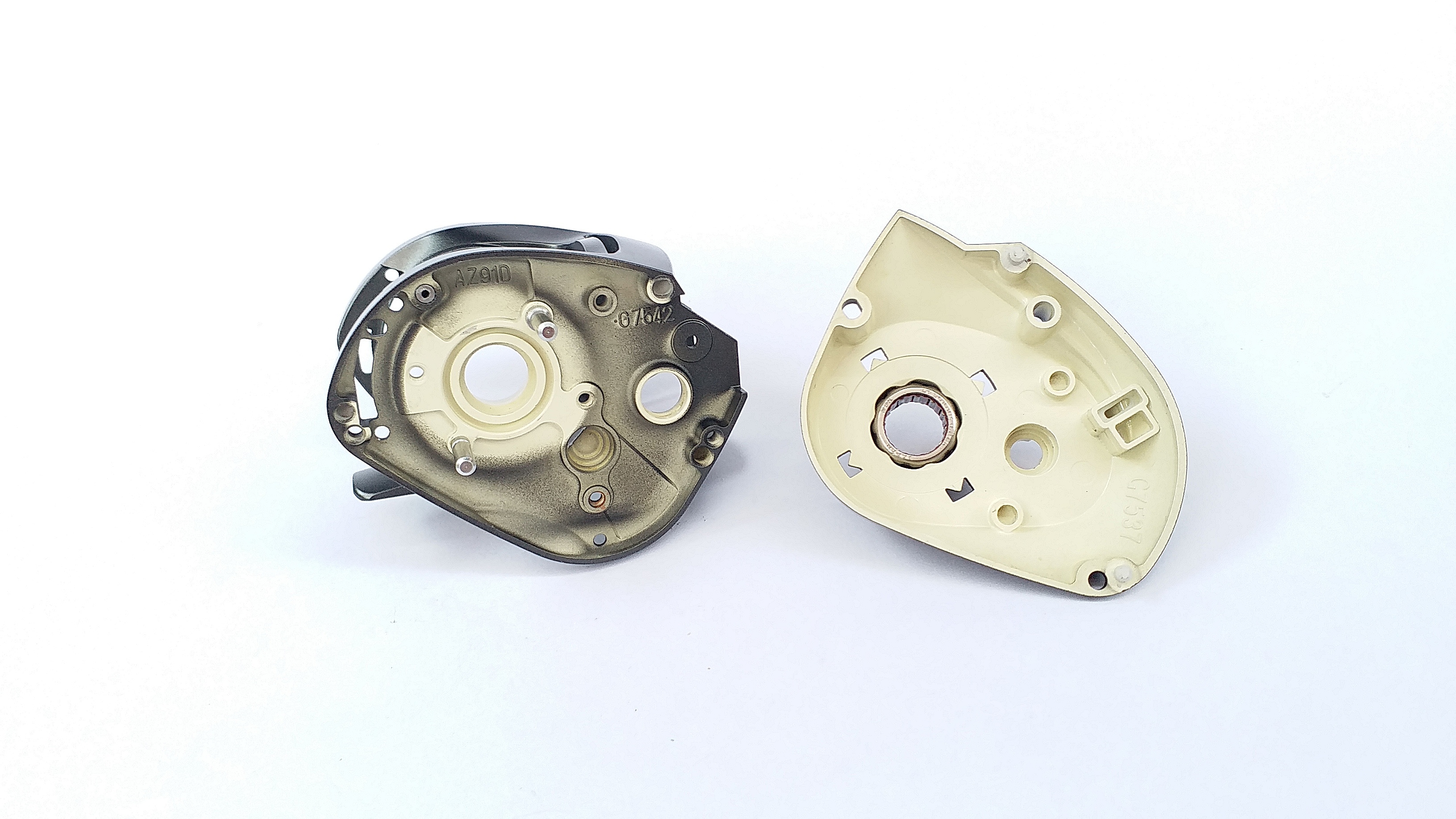

ภาพที่ 1ชิ้นงาน การล้างส่วนนี้ ผมล้างน้ำเปล่ากับซันไลครับ ในส่วนที่มีลูกปืนกันตีกลับ หลังจกชิ้นงานแห้งสนิด ล้างด้วยน้ำมันล้างรอกอีกรอบ

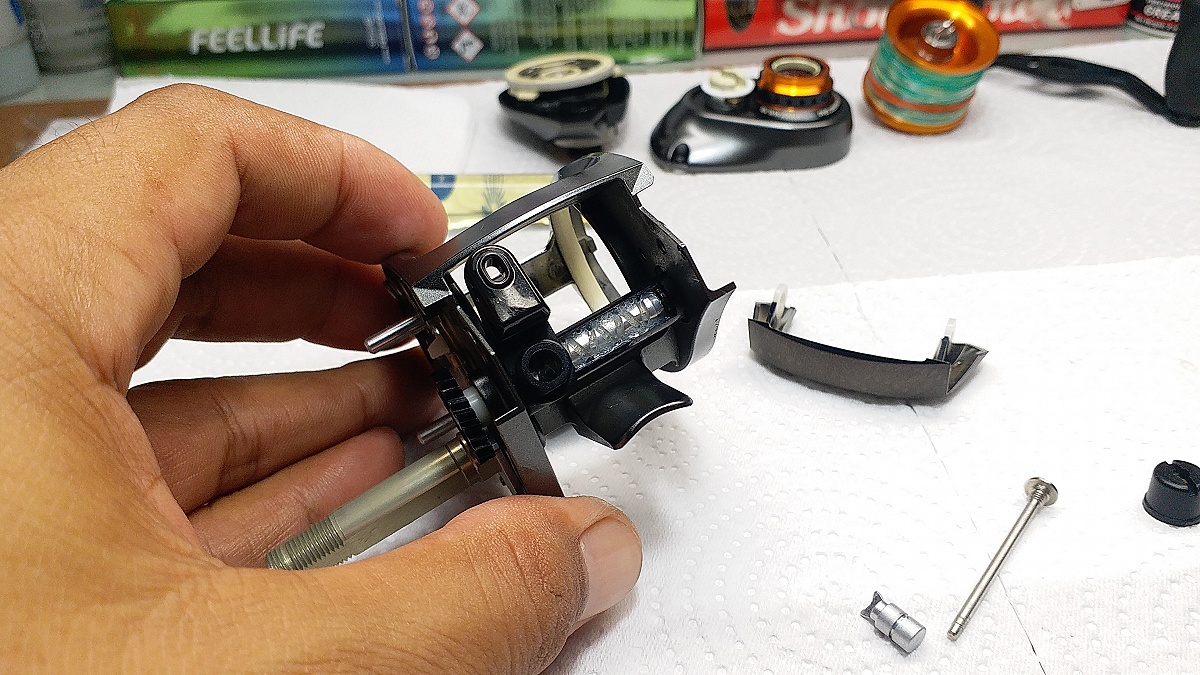

ภาพที่ 2ชิ้นงาน

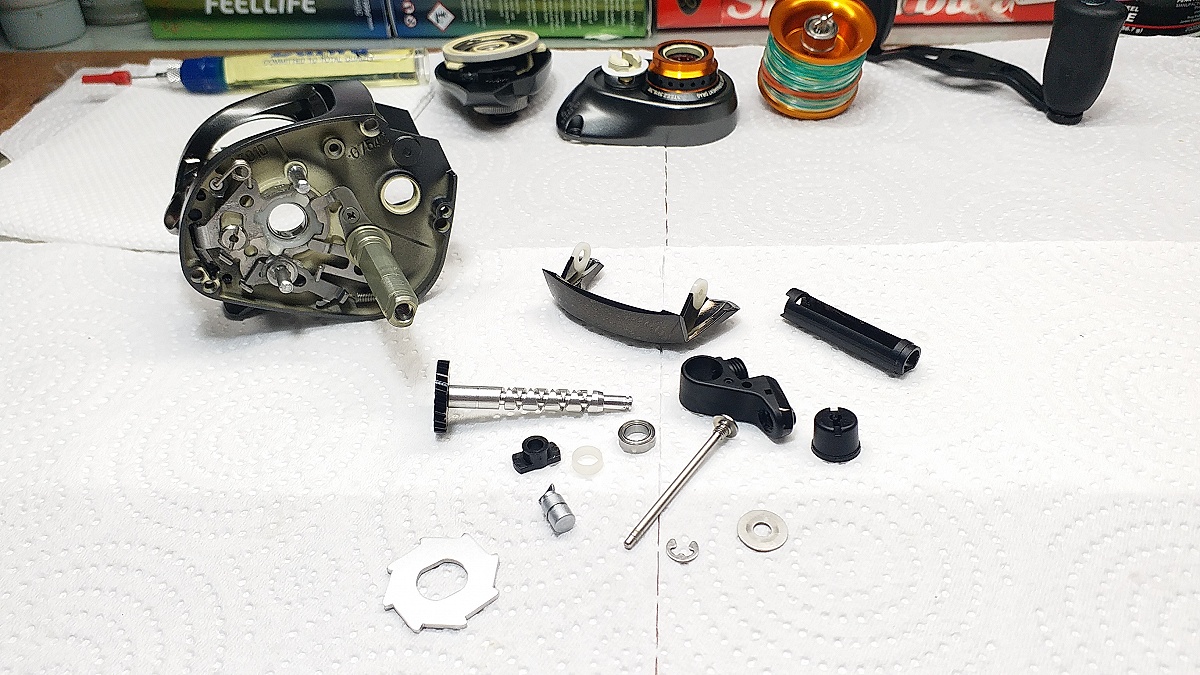

ภาพที่ 3ชิ้นงาน

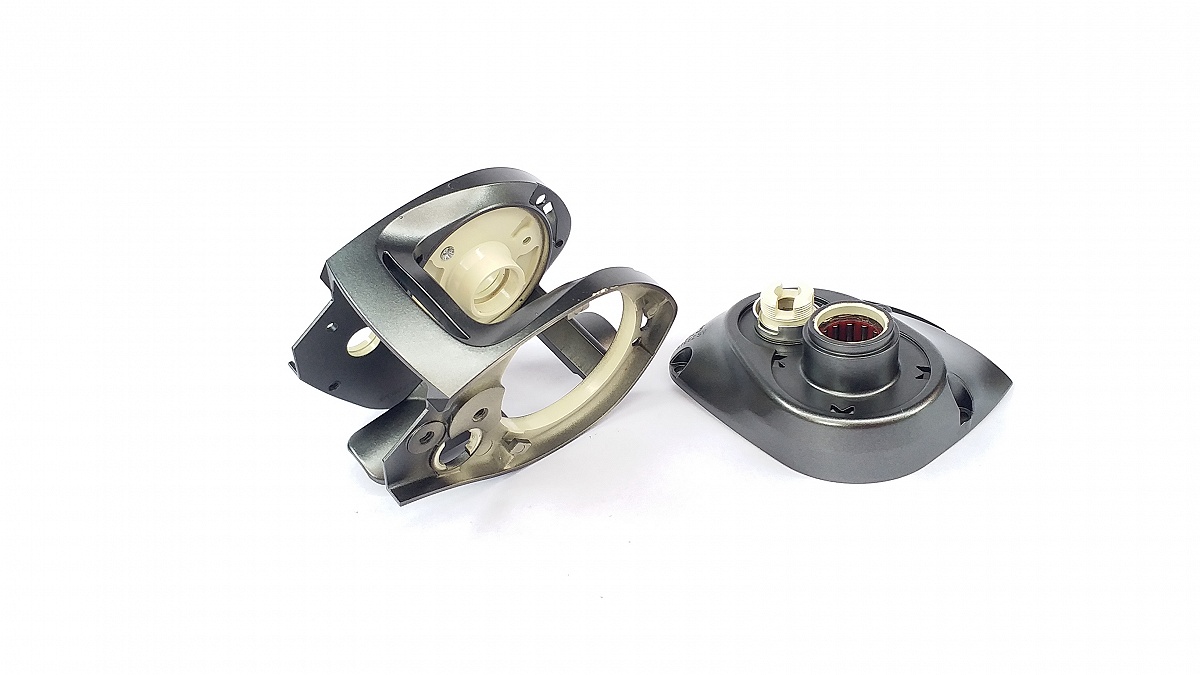

ภาพที่ 4ชิ้นงาน

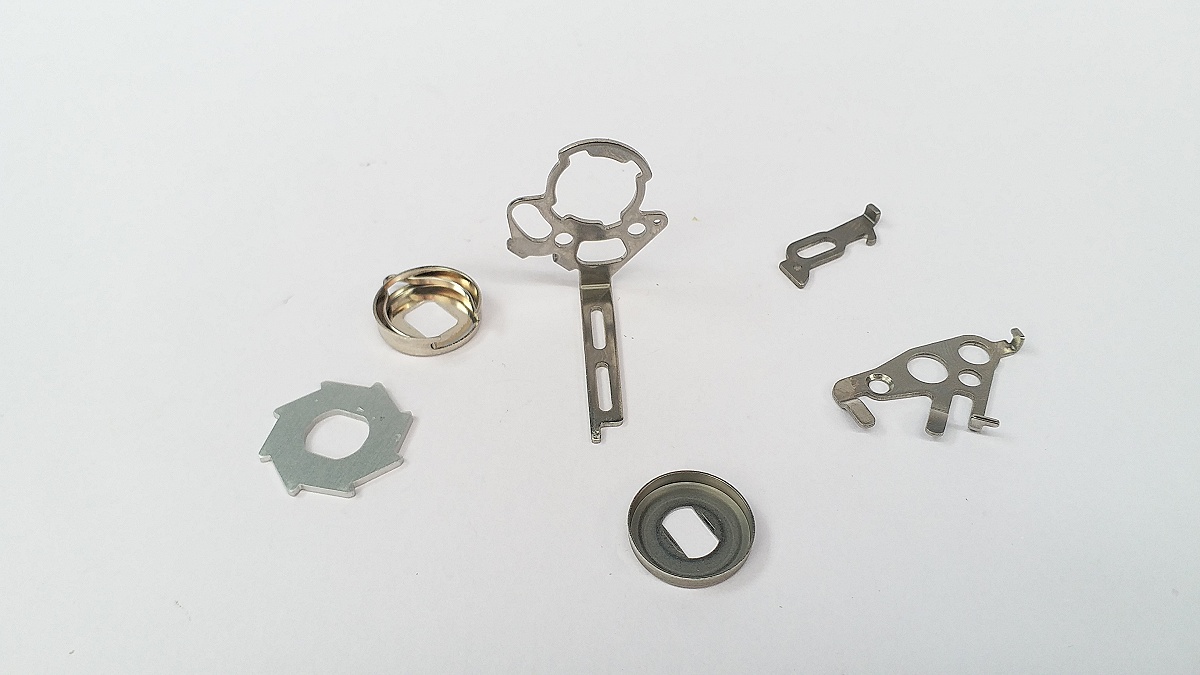

ภาพที่ 5ชิ้นงาน

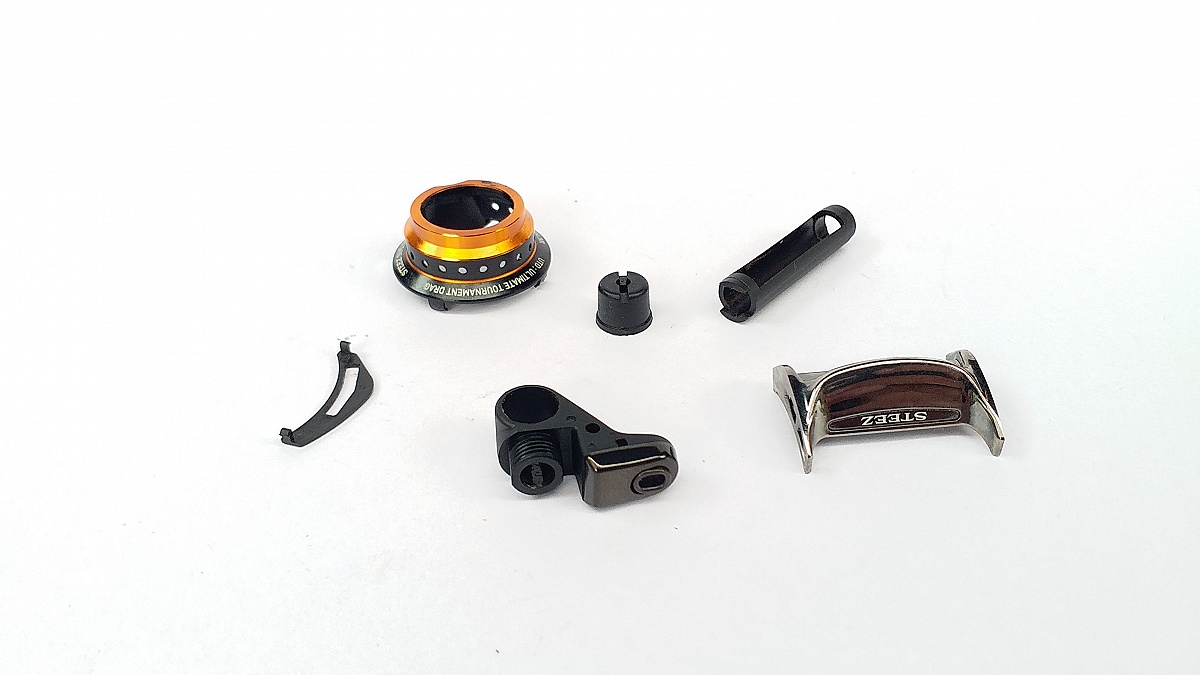

ภาพที่ 6ชิ้นงาน

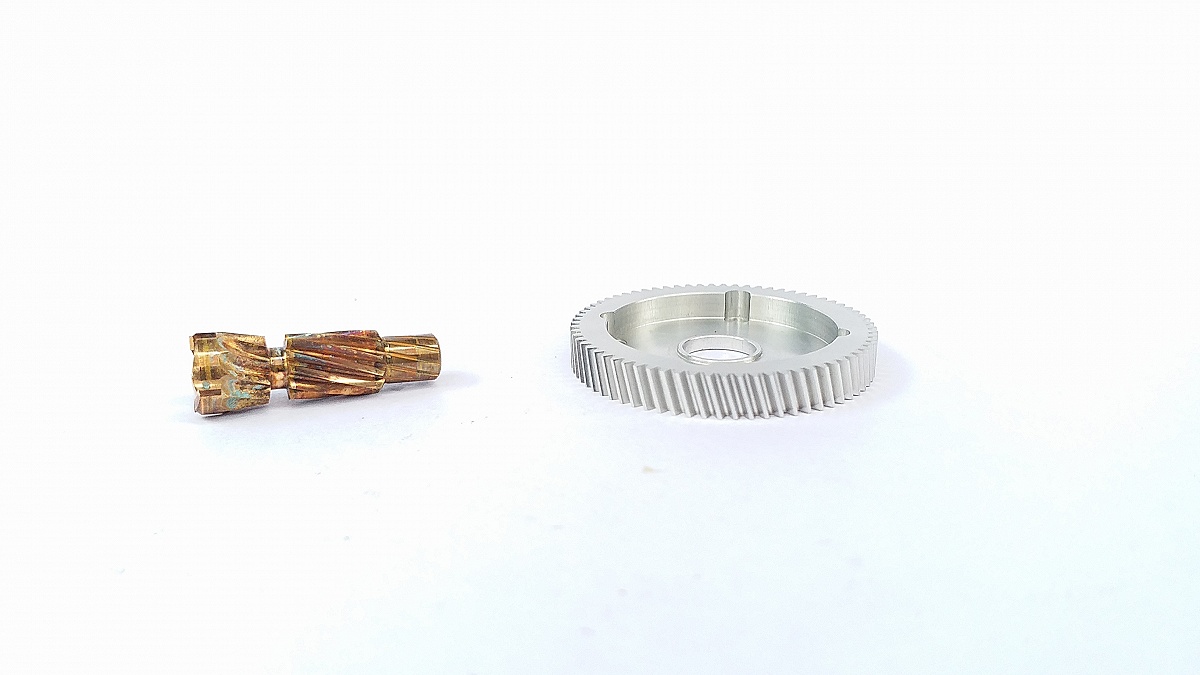

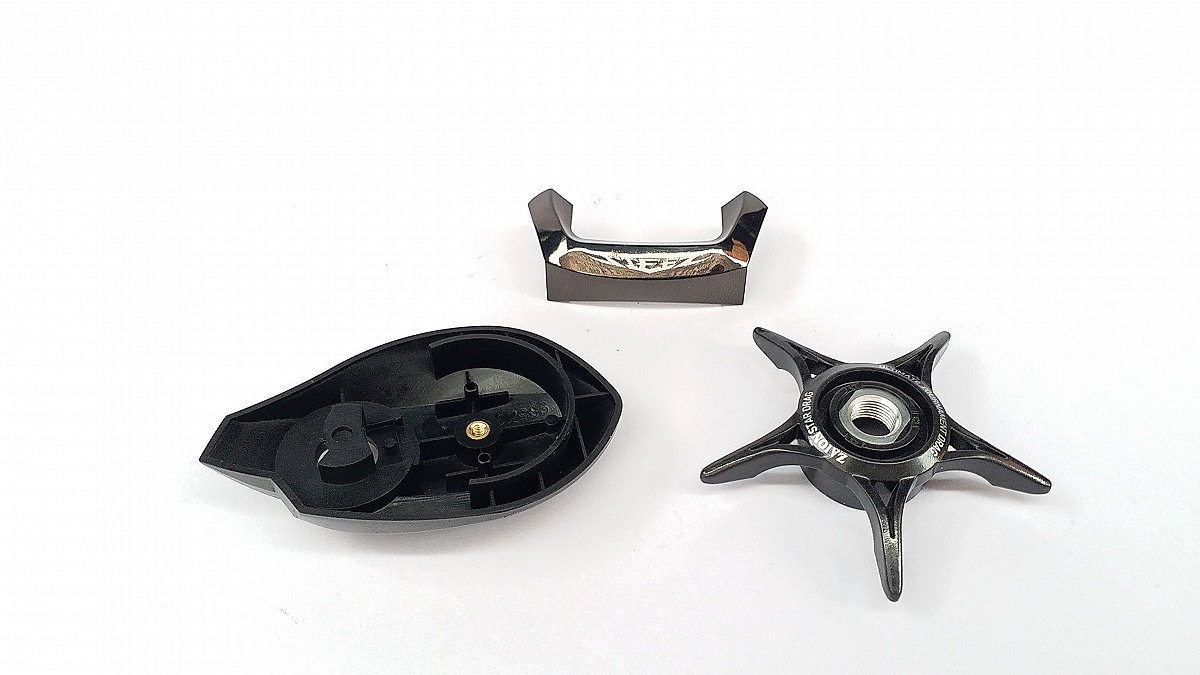

ภาพที่ 7ชิ้นงาน ชุดเฟือง ใช้น้ำมันล้างรอก ค่อยๆล้าง จับให้แน่ ห้ามหลุดมือเด็ดขาด แล้วเอาแปลงเล็กๆ ค่อยปัดจารบีเก่าออกเป็นซี่ๆไป

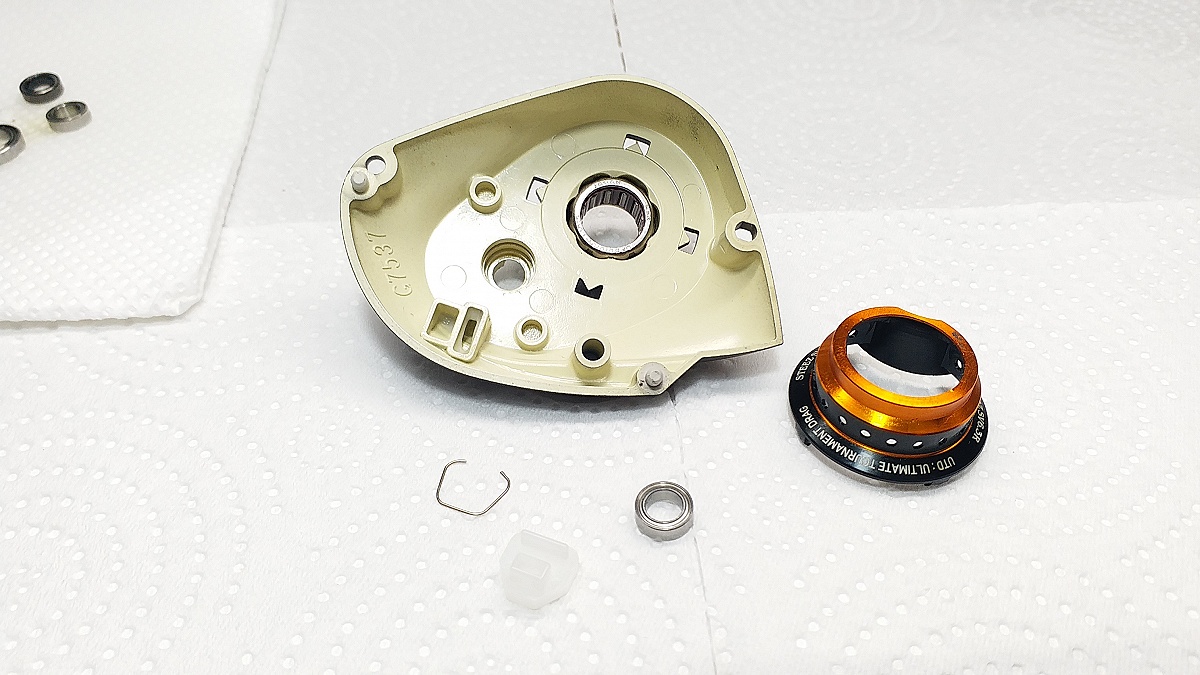

ภาพที่ 8เริ่มครับ หยอดน้ำมันลูกปืนก่อนเลย
ส่วน้ำมันแล้วแต่ชอบเลยครับมีหลายเกรดหลายยี้ฮ้อให้เลือกครับ

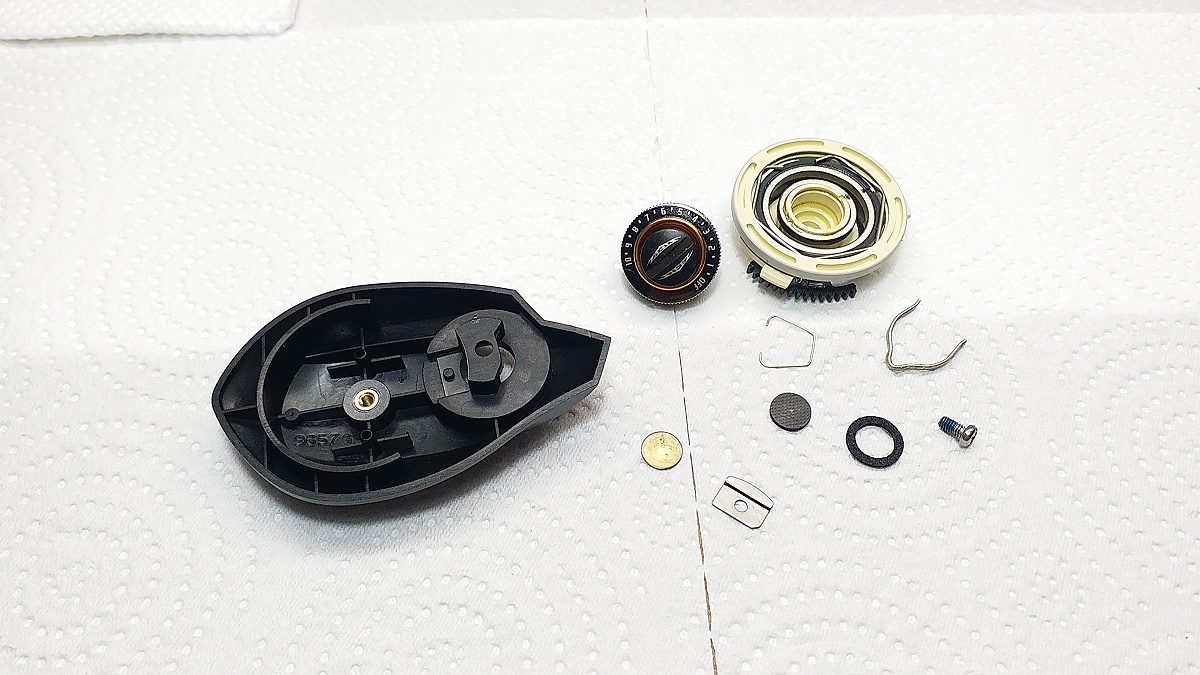

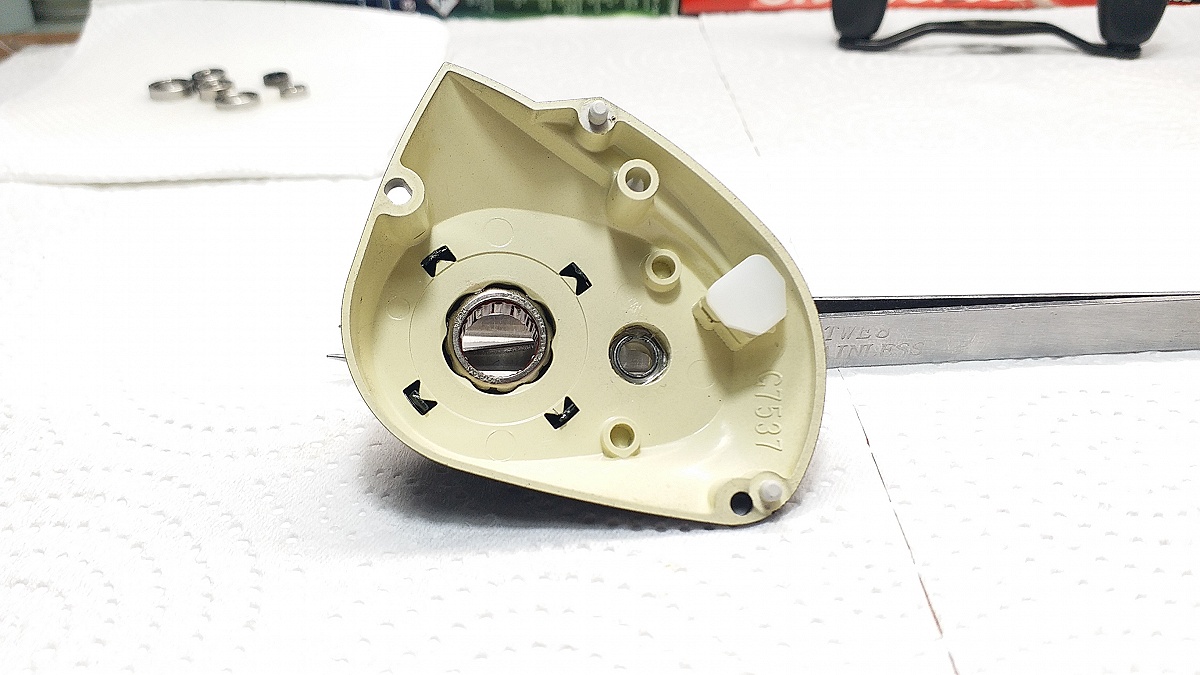

ภาพที่ 9ชุดฝาข้างครับ

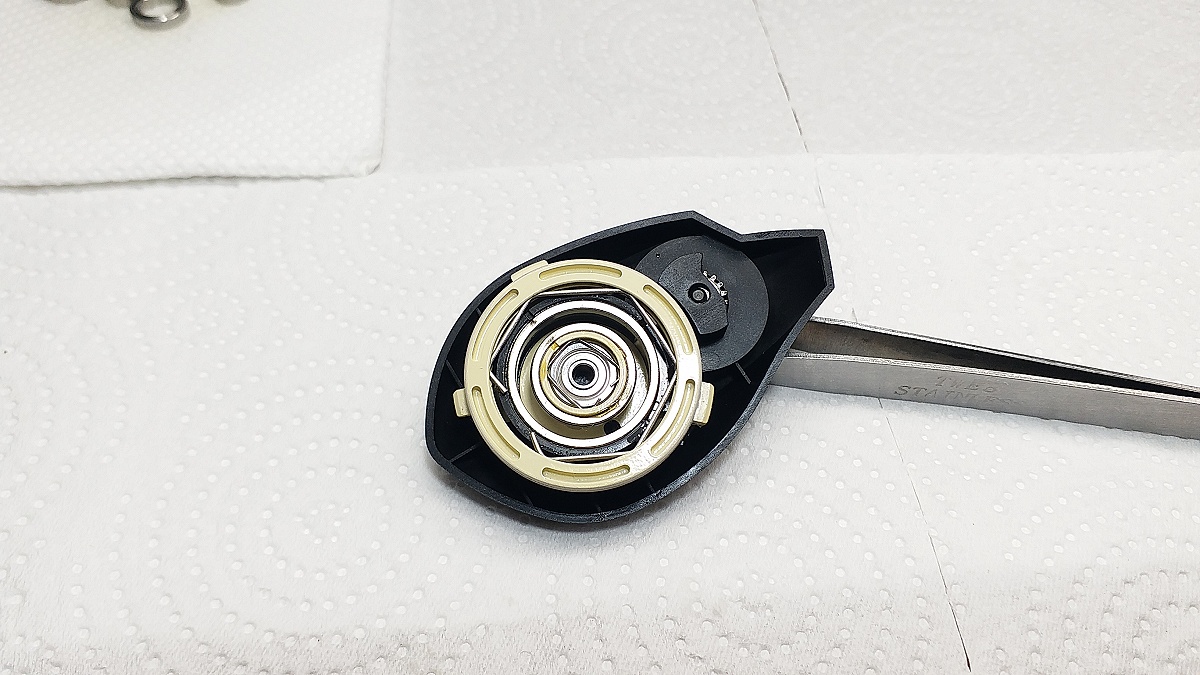

ภาพที่ 10ตามนี้ อย่าลืมตัวสีขาวที่ปิดนั้นนะครับ เพราะหน้าที่มันคือตัวดันสปริงชุดยกไม่ให้เคลือนที่ หากไม่มี หรือลืม สปริงชุดยกหลุดแน่นอน
ภาพที่ 11ชิ้นส่วนฝั่งแม่เหล็ก อันนี้ประกอบไม่ยาก แต่รอกซ้ายหรือขวา เลื่อนตำแหน่งไปให้สุดของแต่ข้างนะครับ
ภาพที่ 12ประกอบออกมาตามนี้ จารบีแต้ม นิดๆไม่ต้องเยอะมากครับ

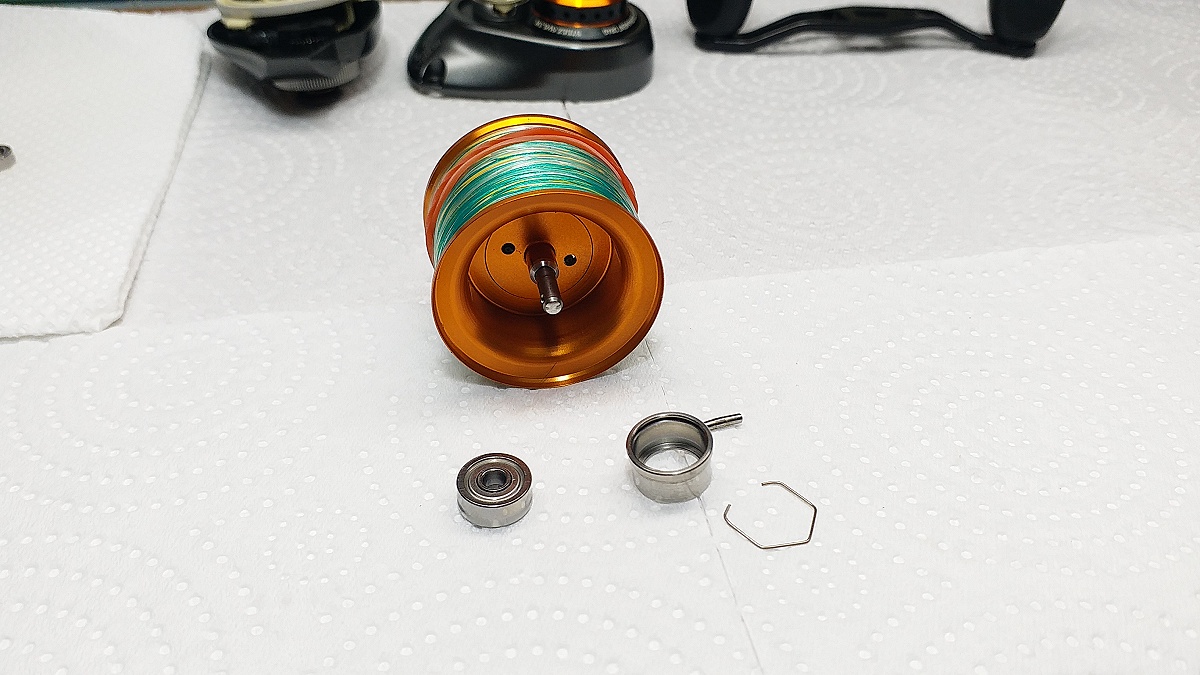

ภาพที่ 13ชิ้นส่วน ลูกปืน สปูน

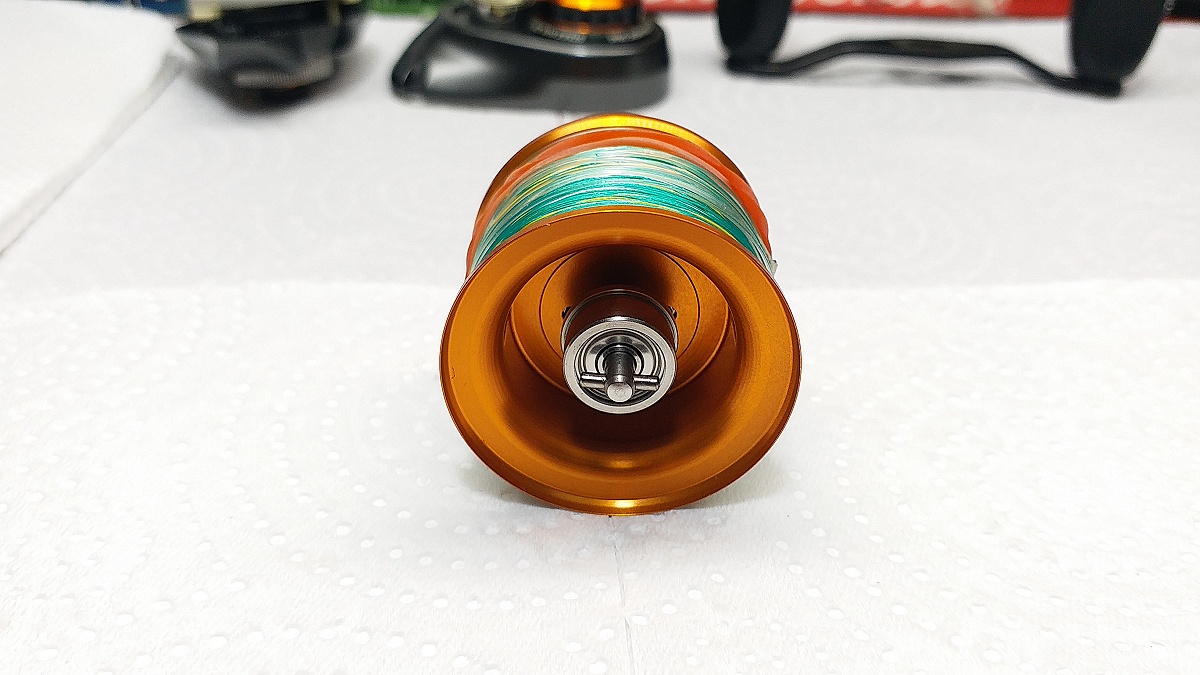

ภาพที่ 14ใส่แล้วออกมาอย่างนี้ การใส่สลักแกน ควรใช่อุปกรณ์ของมันนะครับ

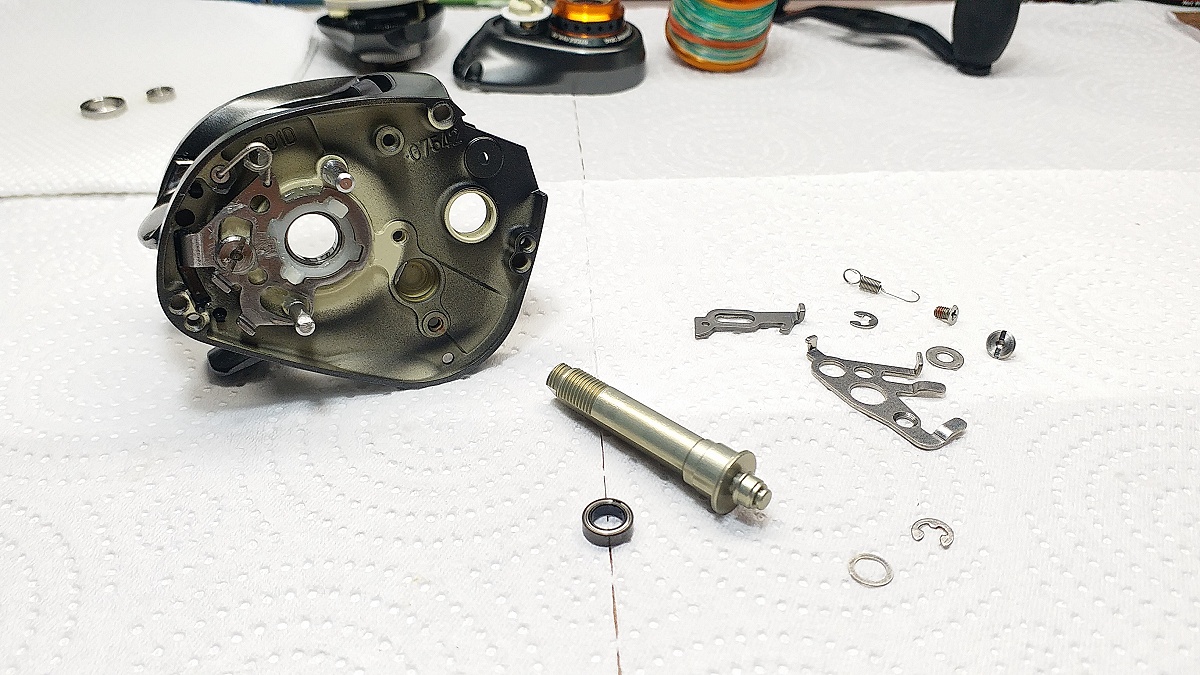

ภาพที่ 15ประกอบชิ้นกลาง เริมจากชุดยก อะไหล่ตามนี้
ภาพที่ 16ประกอบแล้วตามนี้ ควรแต้มจารบีในส่วนที่เคลือนใหวด้วยนะครับ ส่วนนี้จารบีควรเป็นตีงค่อนข้างเหนืยว
ต่อชุดเสาต่อเลย

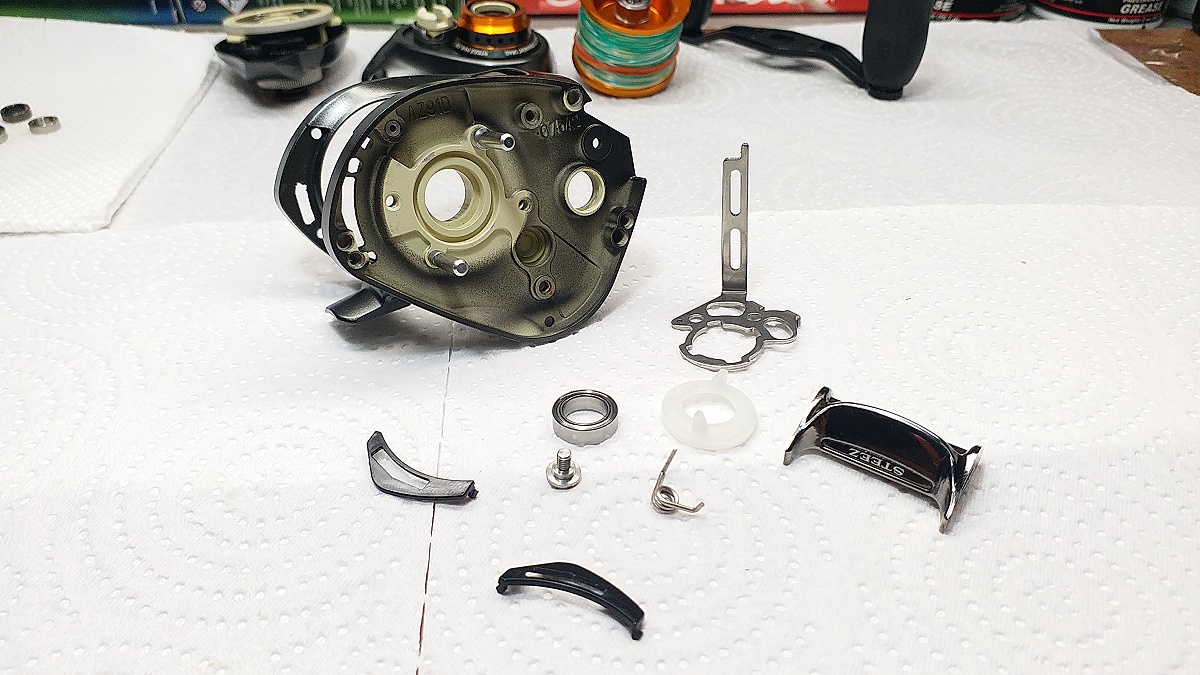

ภาพที่ 17ชุดเสาเสร็จ จุดควรระวัง น๊อต2ตัวยึดเสา กับรูใส่ลูกปืน ควรเอาจารบีทาก่อนขันน๊อตเข้า เพราะส่วนนี้ต่อบอดีโดยตรง หากเล่นน้ำเค็มขี้เกลือเข้า เอาออกยากมาก
ก็ต่อด้วย ชุดเรียงสาย
ภาพที่ 18อย่าลืมลงจารบีนะครับ ใช้จารบีเหลว หรือบางท่านใช้น้ำมัน อันนี้แล้วแต่ชอบเลยครับ ครับ

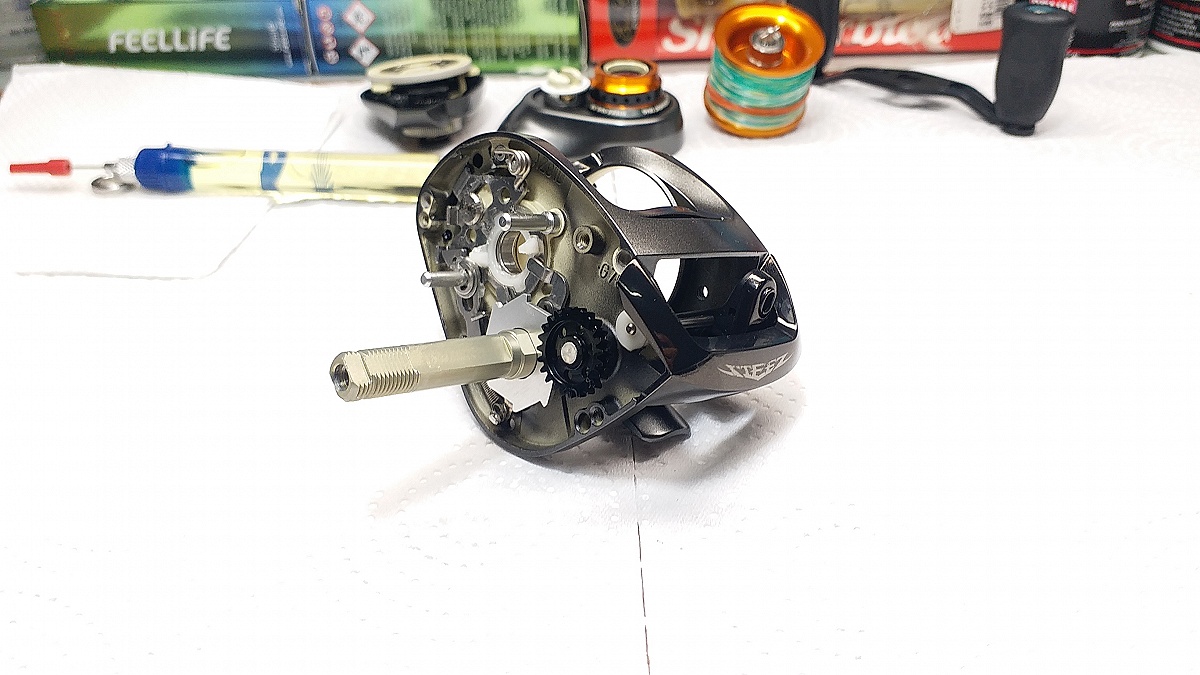

ภาพที่ 19ออกมาได้อย่างนี้
ภาพที่ 20ต่อชุดเฟือง
และก็ต่ออีกกระทู้เลยนะครับ รูปลงเต็มแล้ว
