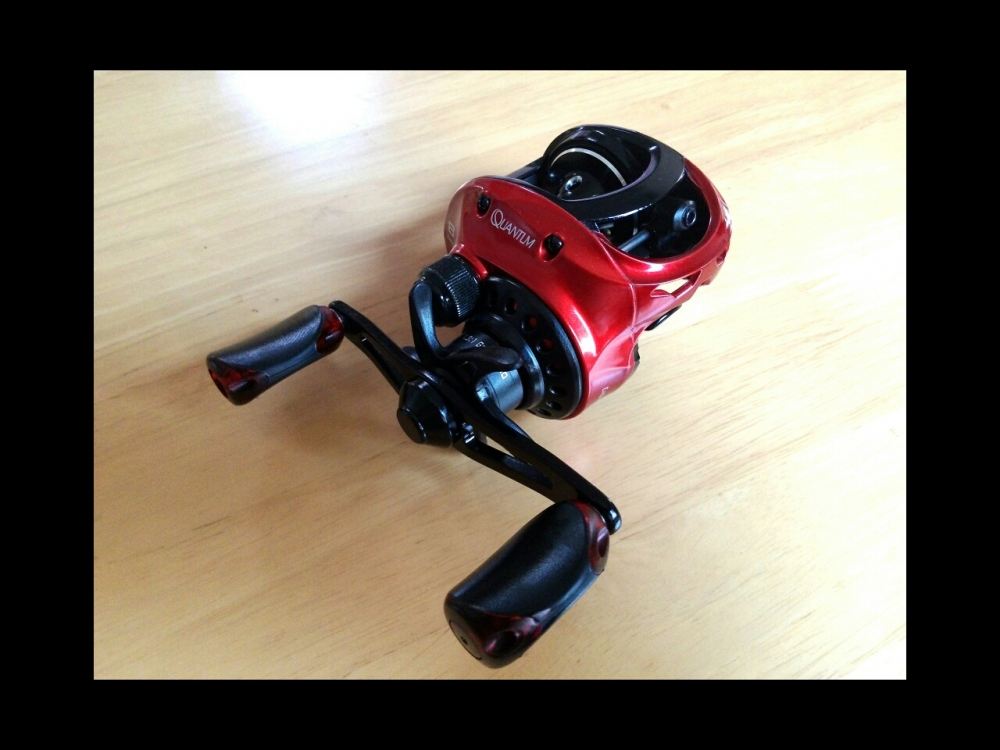

ภาพที่ 1 สวัสดีครับเพื่อนสยามฟิชชิ่งทุกท่าน วันนี้ทางบริษัท นำรอก Quantum รุ่นใหม่ล่าสุดมาผ่าภายในให้ชมกันนะครับผม นายแบบที่ว่าคือ QUANTUM TEAM KVD 2016

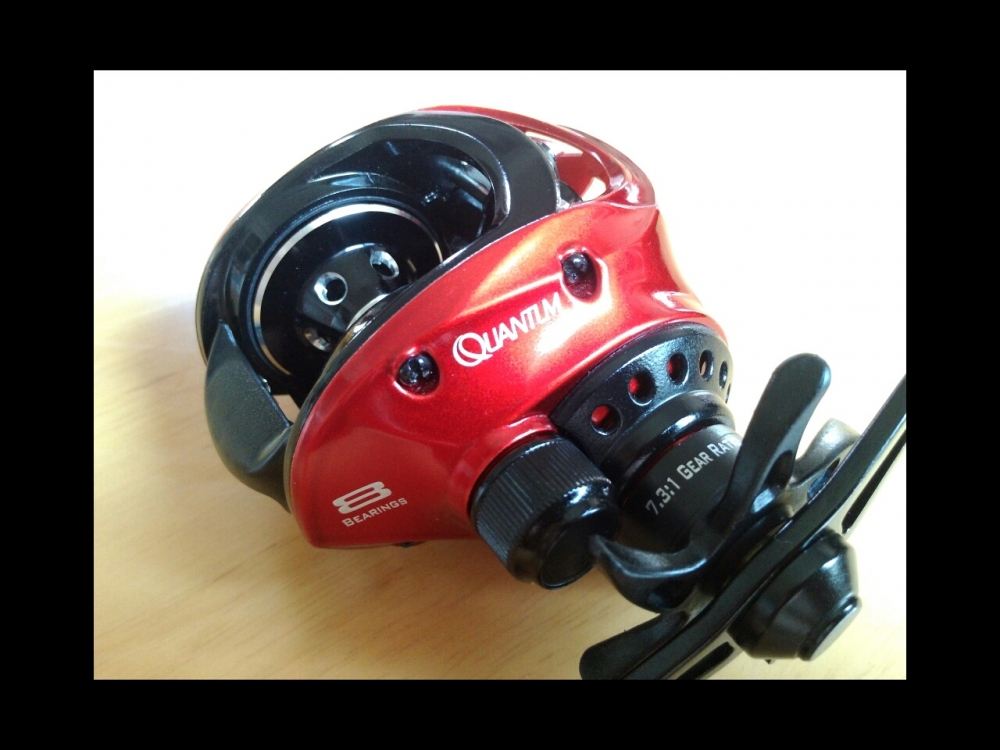

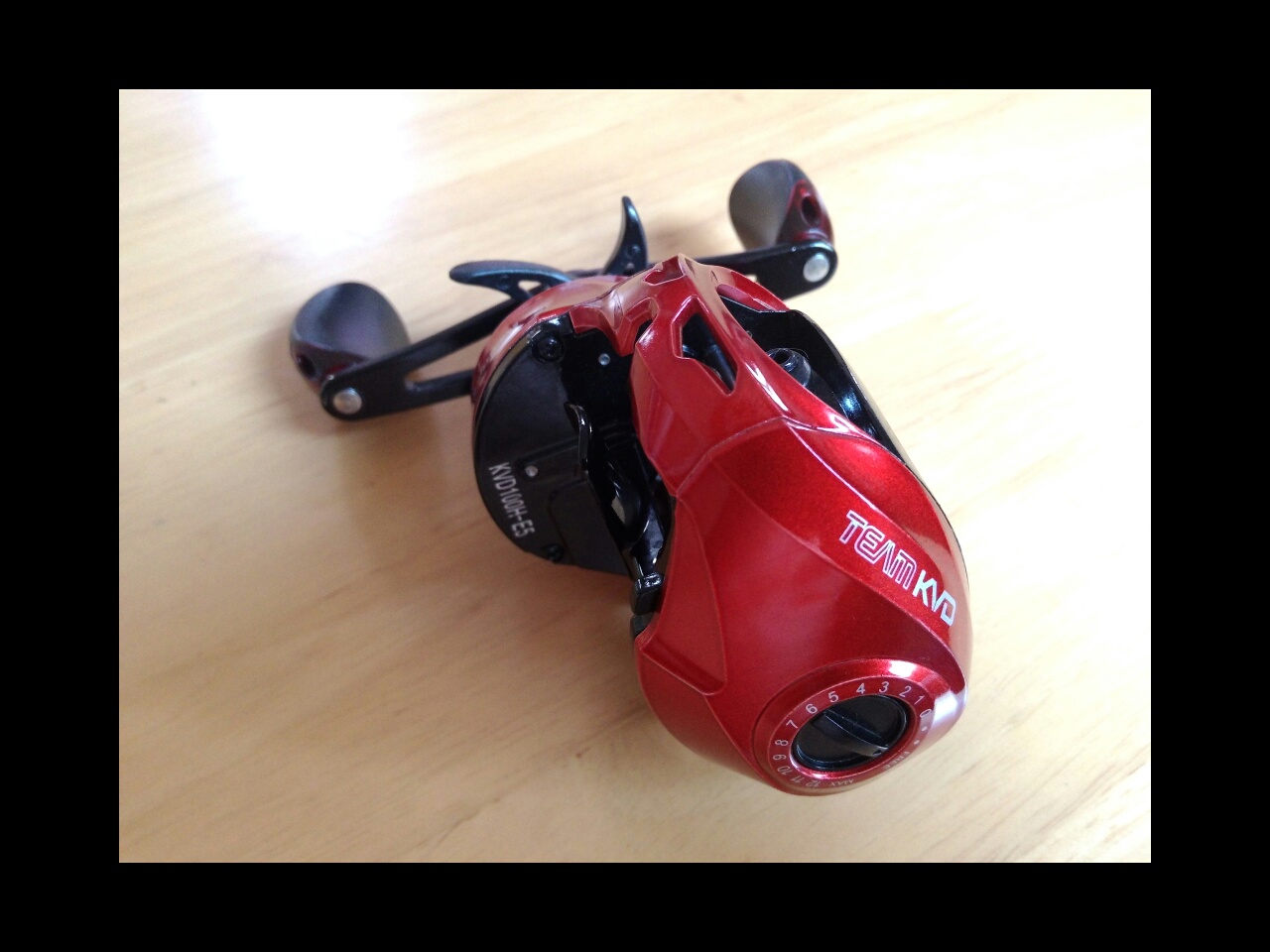

ภาพที่ 2ด้วยการออกแบบดีไซน์ใหม่ทั้งหมด แต่ยังคงสีสันโทนดำ-แดง ไว้เช่นเดิมครับ

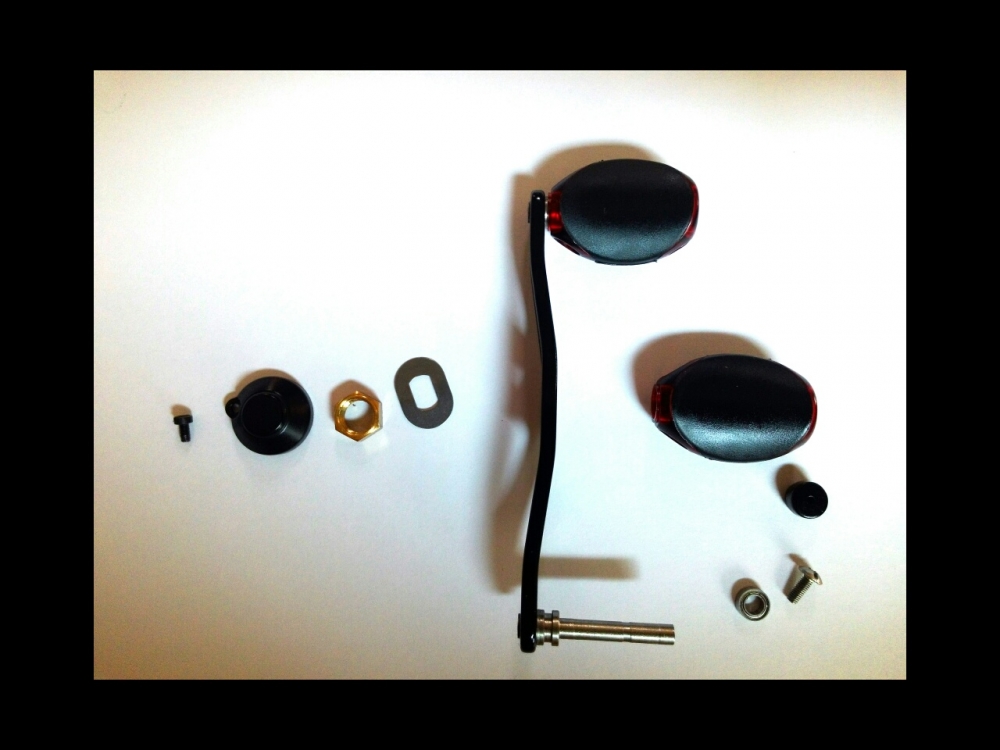

ภาพที่ 3เริ่มต้นจากการถอดชุด Handle ออกมา
Handle ผลิตจากอลูมินั่มเบาและแข็งแรง มีลูกปืนมาให้ข้างละ 1 ลูก
สามารถเปลี่ยนknon แต่งได้

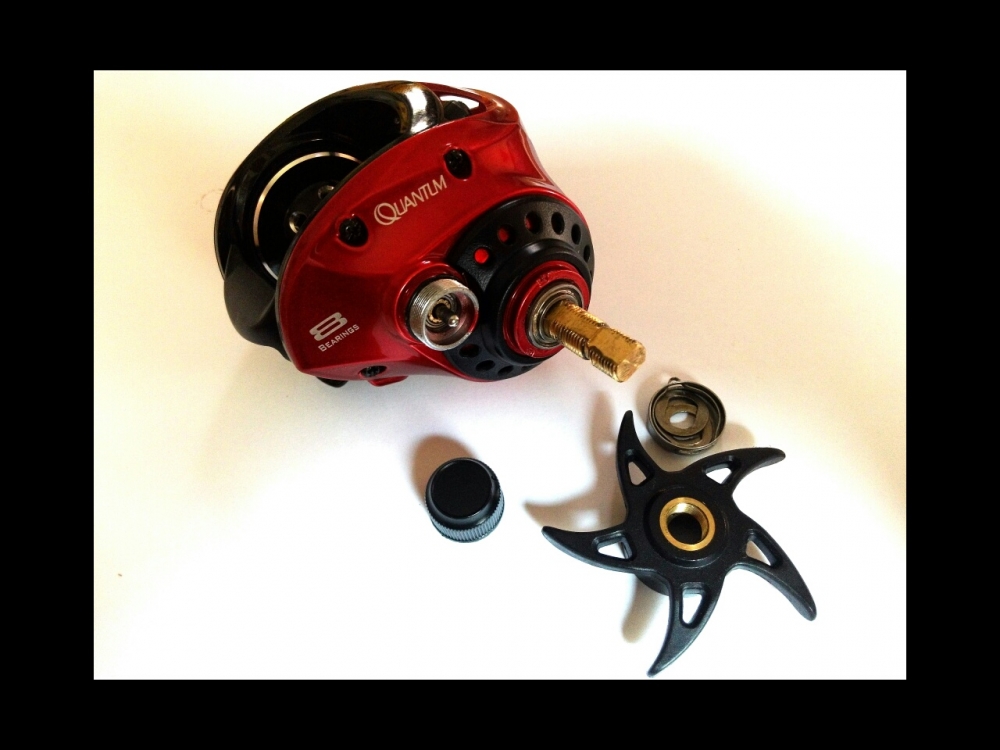

ภาพที่ 4จากนั้นถอดชุดปรับเบรคออก สตาร์แดรกผลิตจากกราไฟท์น้ำหนักเบา
และในฝาปรับหน่วงแกนสปูลจะมีลูกปืนอยู่ 1 ลูก
ภาพที่ 5ถอดน๊อตยึดฝาข้าง 5 ตัว เมื่อเปิดฝาออกมาจะพบกับขุมกำลังภายในของเจ้า KVD 2016

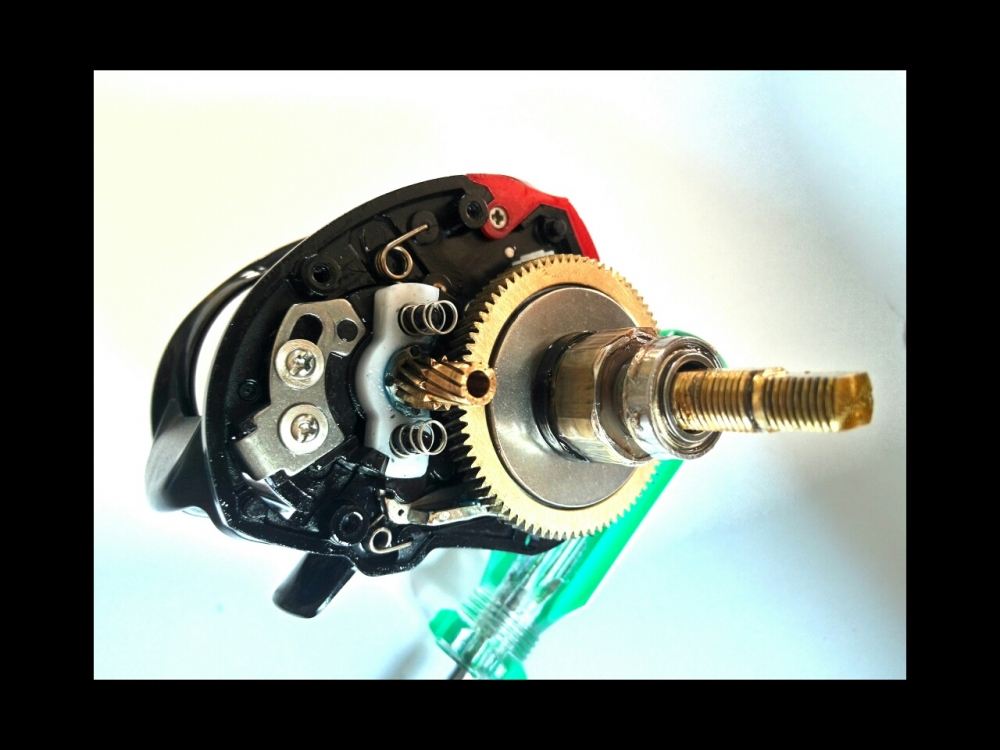

ภาพที่ 6เมื่อดูกันชัดๆ จะเห็นได้ว่าชุดลูกปืนกันตีกลับจะถูกแยกออกมาเป็นอิสระจากฝาข้างแล้ว และ ชุดเฟืองขับขนาดใหญ่รองรับงานหนักได้อย่างสบาย รวมถึงชุดกดฟรีสปูลที่ใช้แผ่นเหล็กแข็งแรงไม่มีหักแน่นอน

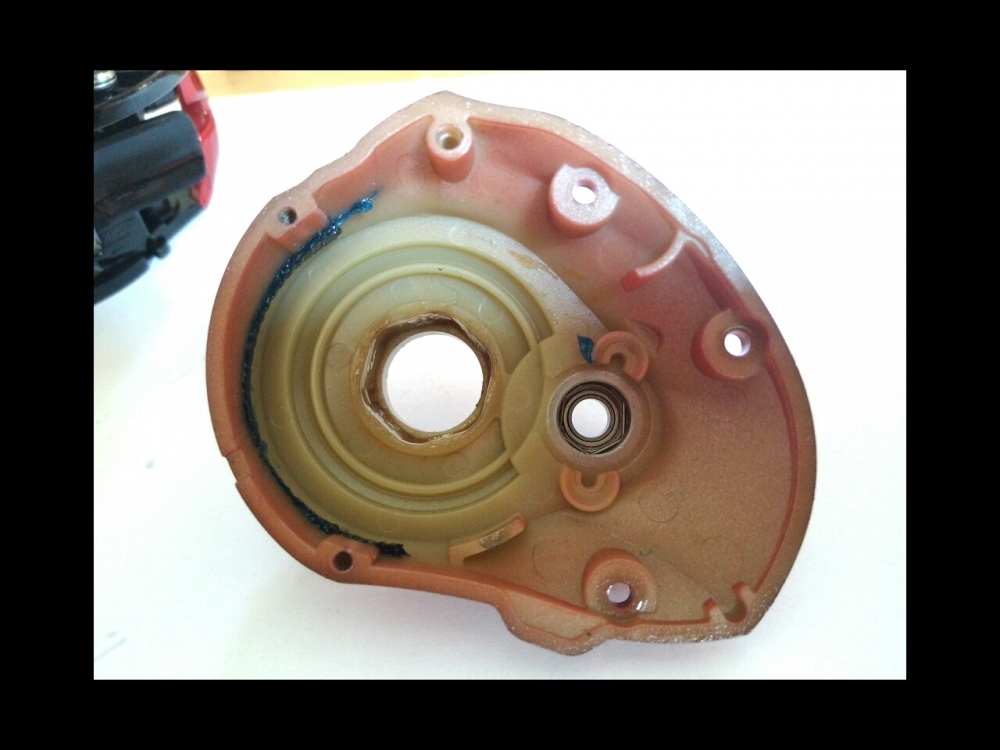

ภาพที่ 7ด้านในฝาข้างจะมีลูกปืนหล่อลื่นแกนสปูลอยู่ 1 ลูก

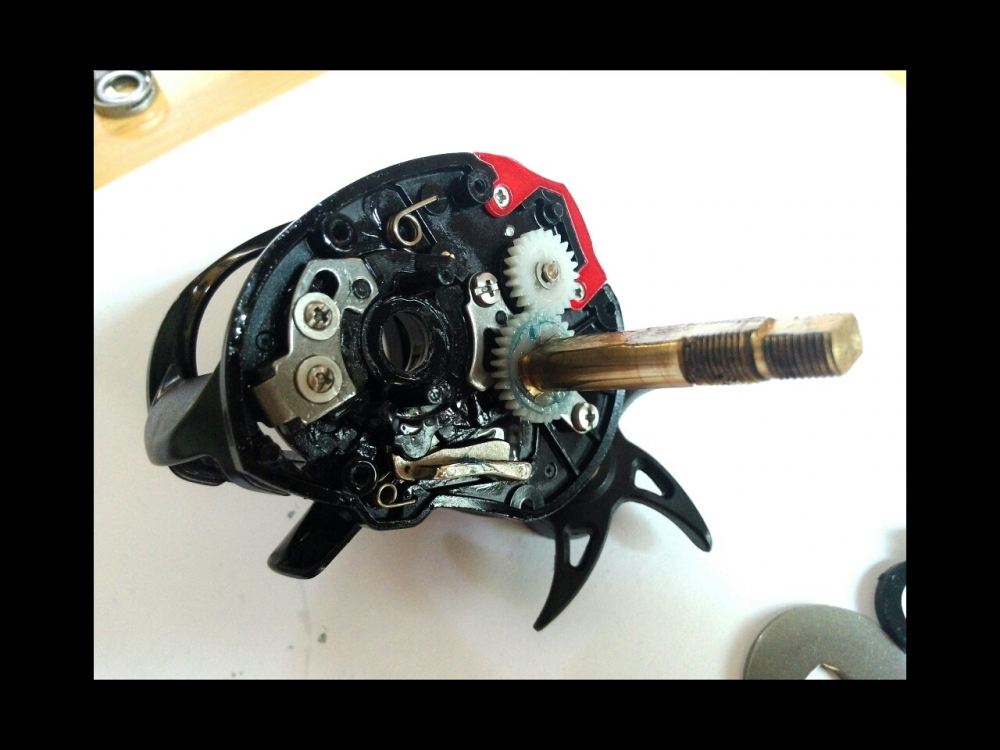

ภาพที่ 8เมื่อยกชุดเฟืองขับออกจะเห็นเสาหลักทองเหลืองขนาดใหญ่ และ ชุดยกฟรีสปูลแบบชัดๆ

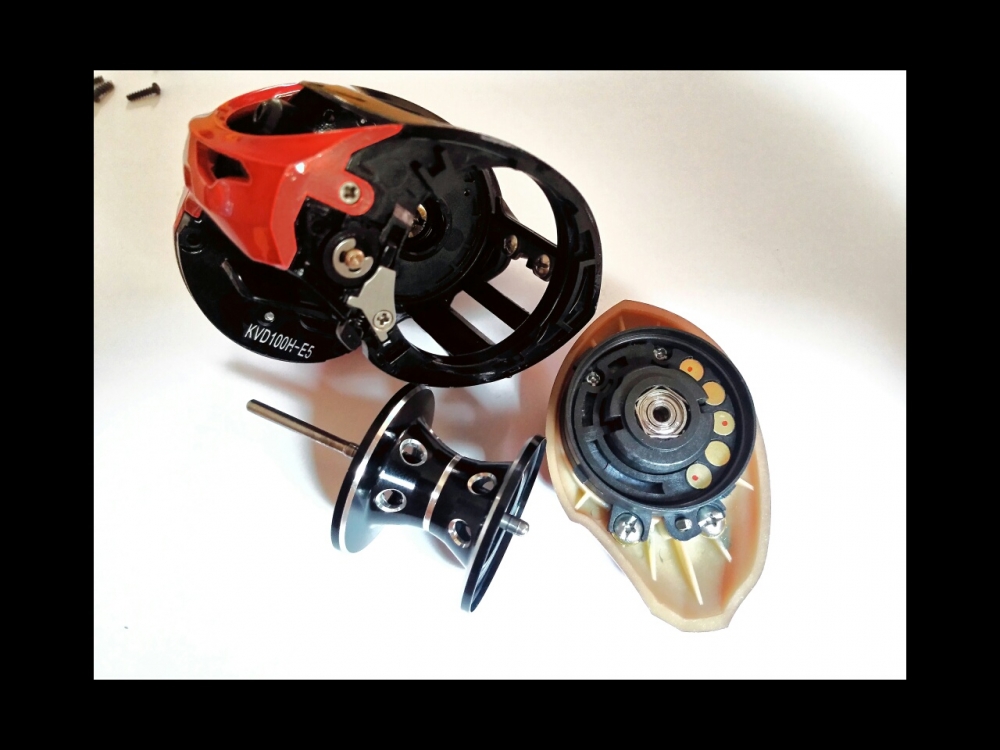

ภาพที่ 9มาดูฝั่งสปูลกันบ้าง กับชุดระบบหน่วงแม่เหล็ก Magnetic Cast control ตีเหยื่อง่าย ทั้งเหยื่อหนักและเหยื่อเบา

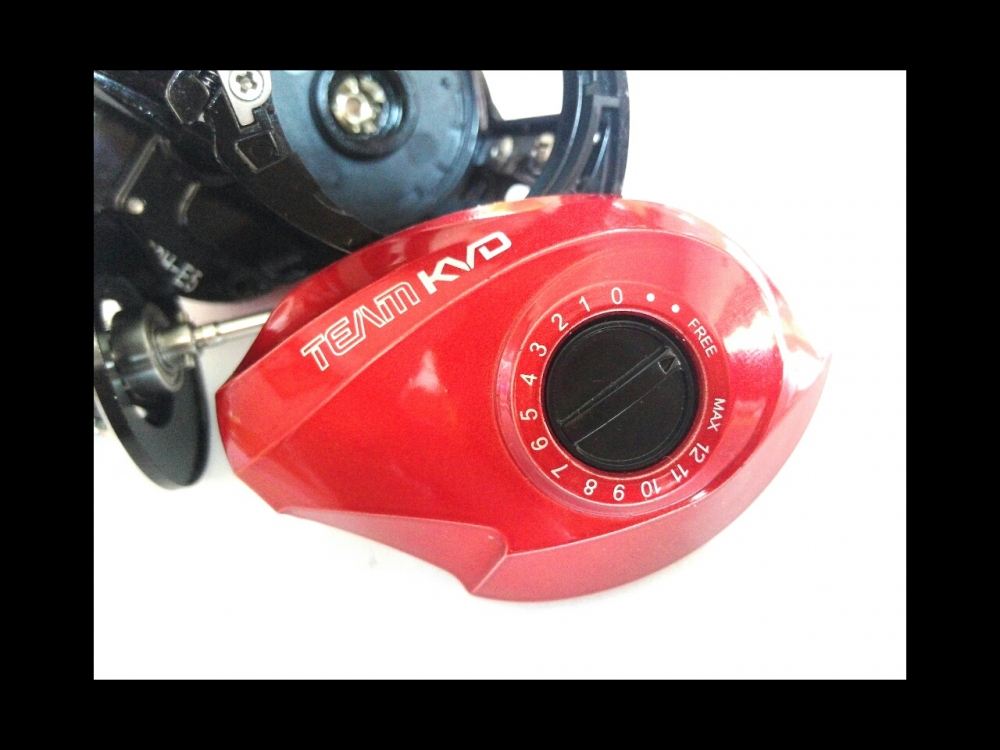

ภาพที่ 10ฝาข้างฝั่งปรับหน่วงแม่เหล็ก สามารถปรับจากด้านนอกได้ 12 ระดับ ผลิตจากวัสดุกราไฟท์

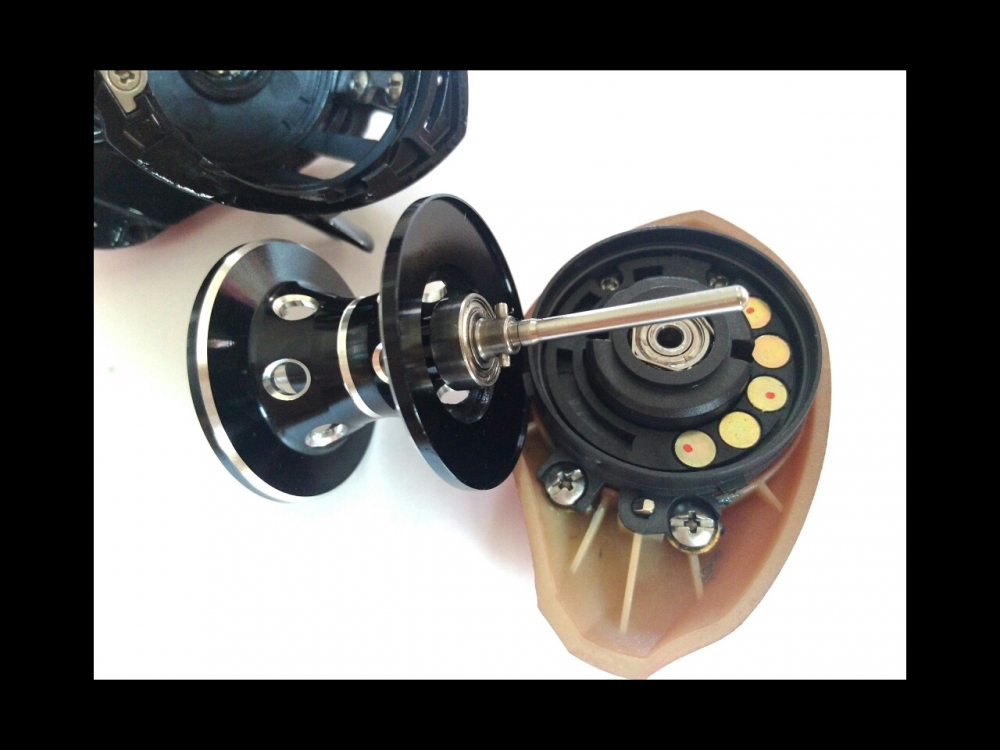

ภาพที่ 11สปูลอลูมินั่มเจาะรูมาเพื่อลดน้ำหนักให้เบาขึ้น แต่ยังคงความแข็งแรงไว้เช่นเดิม มาพร้อมกับลูกปืนแสตนเลส 1 ลูก
ด้านในฝาข้างจะมีชุดแม่เหล็ก หัวใจสำคัญของระบบ และ มีลูกปืนแสตนเลสอีก 1 ลูก

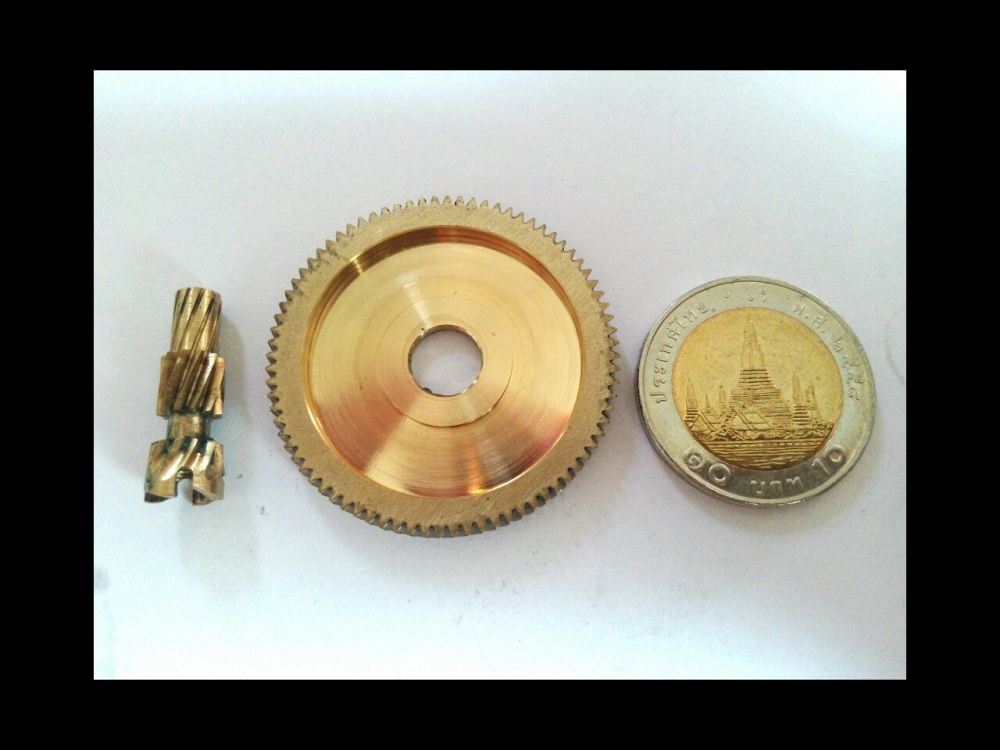

ภาพที่ 12ชุดเฟืองขับทองเหลืองขนาดใหญ่เปรียบเทียบกับเหรียญสิบบาทไทยครับ

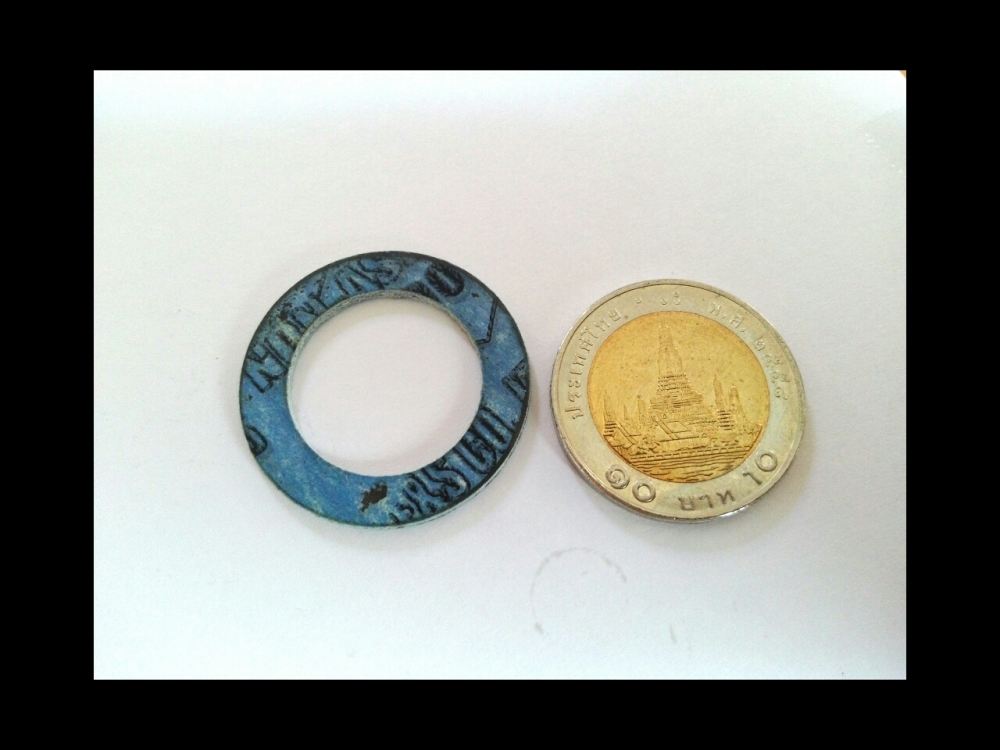

ภาพที่ 13แผ่นเบรคเซรามิค แผ่นเดียวแต่ให้กำลังเบรคได้ถึง 7 kg. แผ่นเดียวจบ หนักแน่น และ เรียบเนียร ซึ่งเป็นแผ่นเบรคแบบแห้งนะครับ ห้ามให้น้ำ หรือ น้ำมันเข้าเด็ดขาดครับ

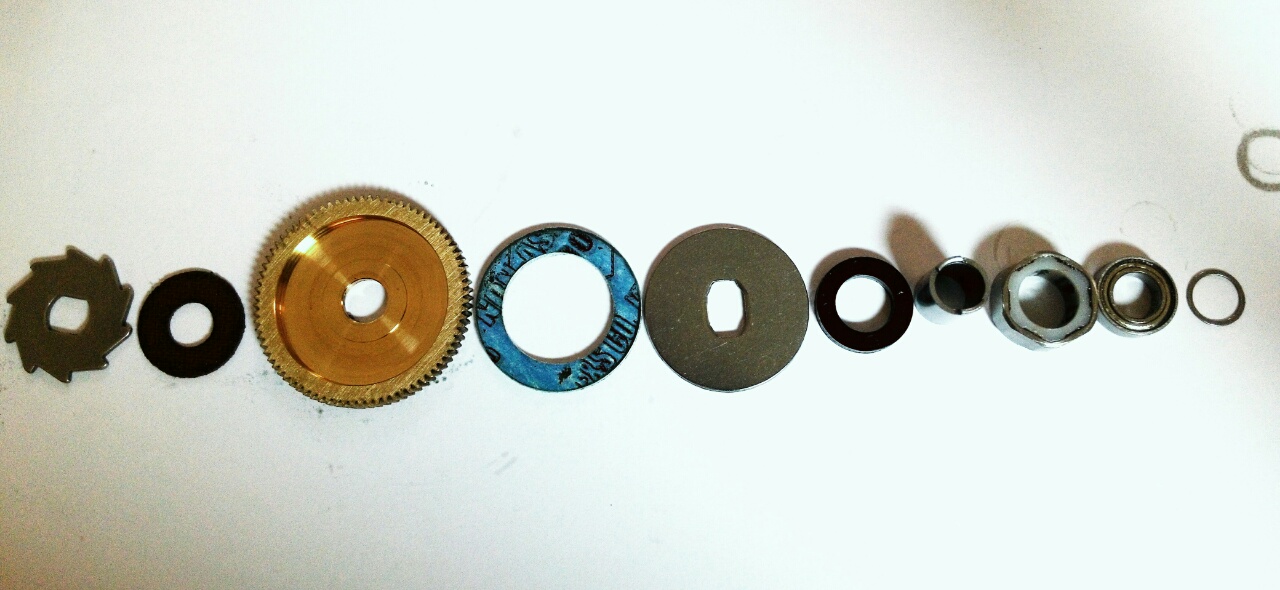

ภาพที่ 14ชุดชิ้นส่วนขับเคลื่อนภายในแบบโดยรวมๆ ครับผม
จะเห็นได้ว่าระบบไม่ซับซ้อน ง่ายต่อการดูแลรักษาครับ
ภาพที่ 15นี่คือภายในของเจ้า QUANTUM TEAM KVD 2016 ครับ หวังว่าจะเป็นประโยชน์กับเพื่อนๆ ที่กำลังสนใจรอกตัวนี้อยู่ไม่มากก็น้อยนะครับผม
ขอบคุณทุกท่านที่ติดตามชมครับ
