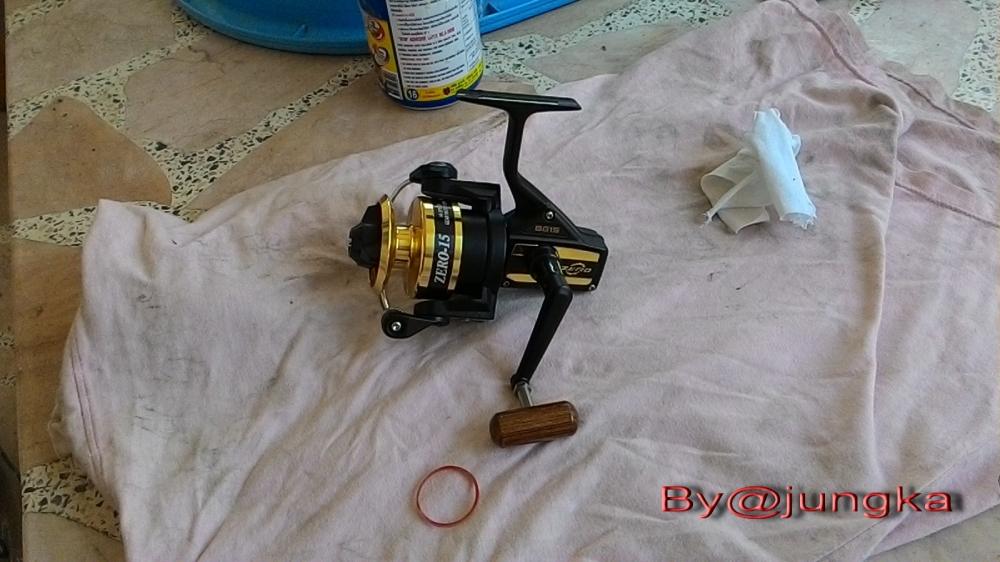

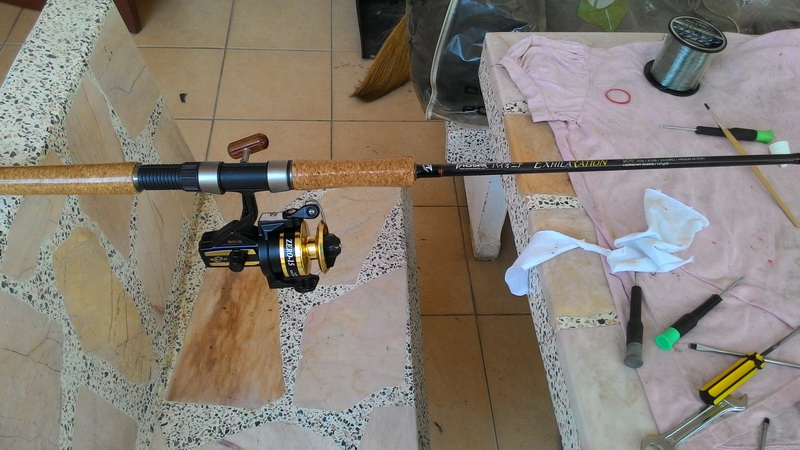

ภาพที่ 1สวัสดีสมาชิก สยามฟิชชิ่งทุกท่าน หลังจากห่างหายไปนานวันนี้ผมมานำเสนอ การผ่ารอก ZERO BG-15 ให้ได้ชมกันคับ
รอกตัวนี้บอดี้โลหะทั้งตัวคับ ลูกปืน 5+1

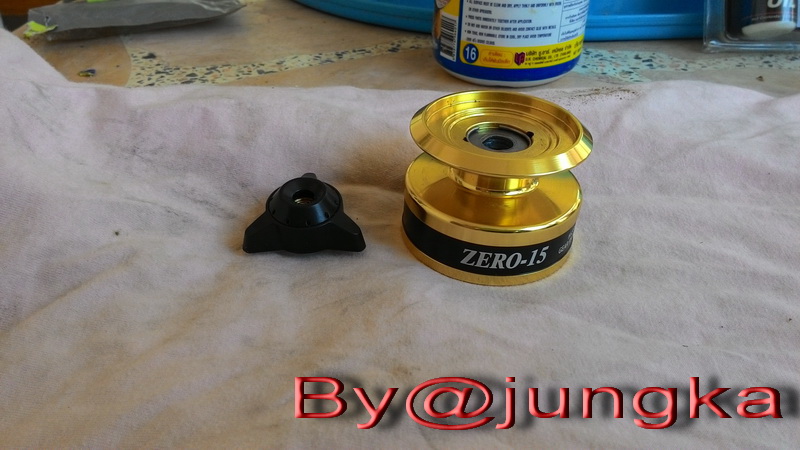

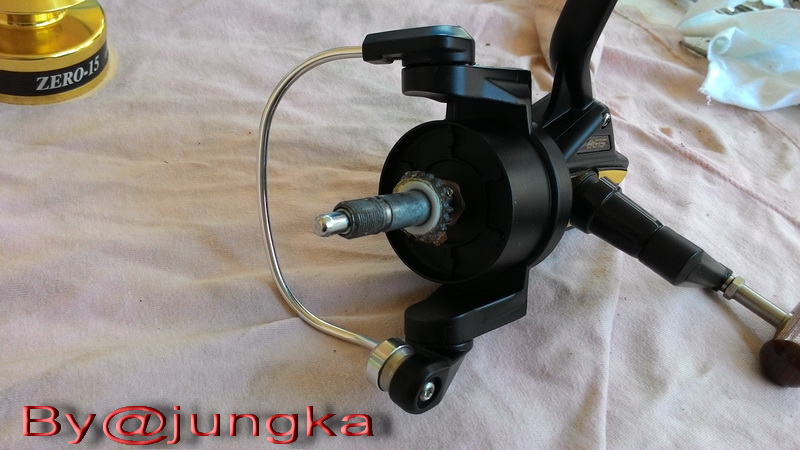

ภาพที่ 2เริ่มจากถอดสปูลรอกก่อน

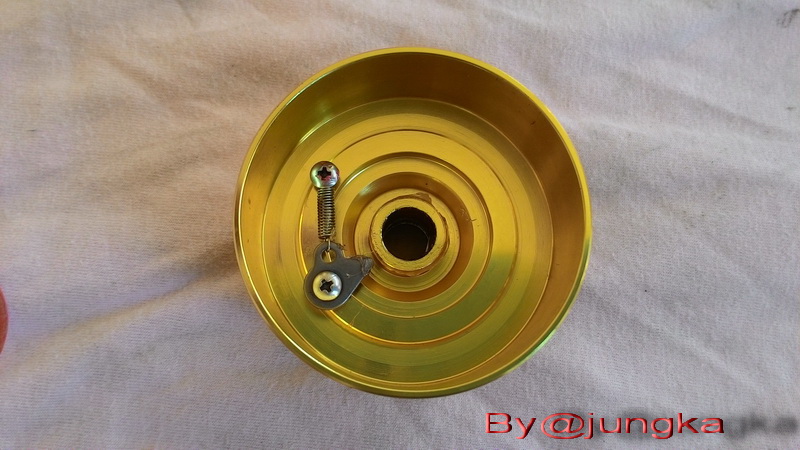

ภาพที่ 3งานเก็บดีมาก

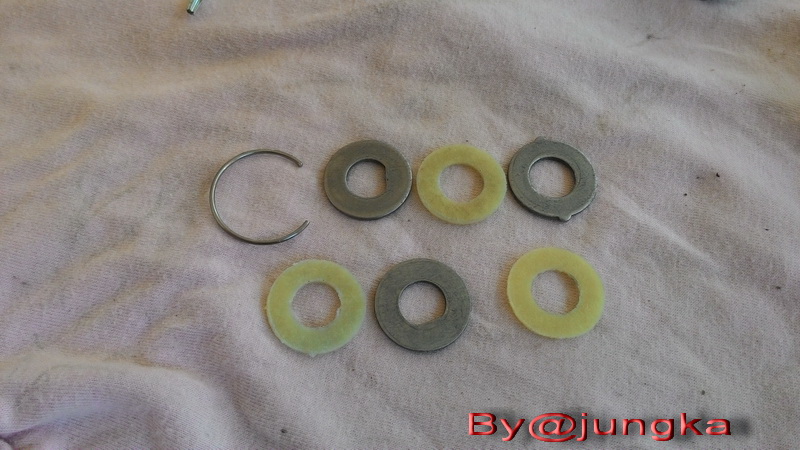

ภาพที่ 4ระบบเบรคคับ
ภาพที่ 5ชุดเฟืองกรีดเสียงคับ
ภาพที่ 6แขนหมุนแบบเกลียว

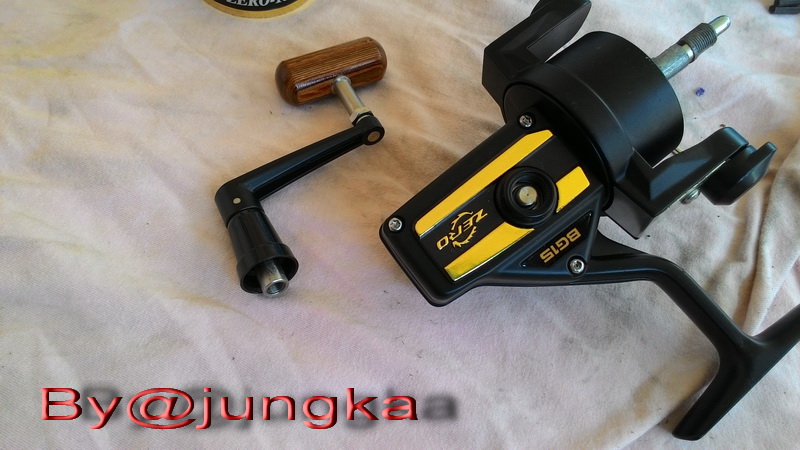

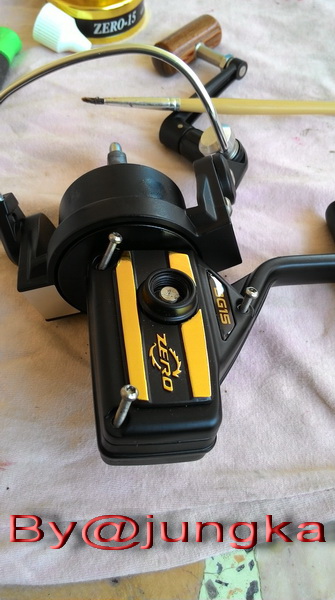

ภาพที่ 7เริ่มมาดูห้องเครื่องกันคับ สังเกตนอตยึดฝาข้างดีๆนะคับ ยาวไม่เท่ากัน เดี๋ยวจะใส่ผิดเวลาประกอบคืน

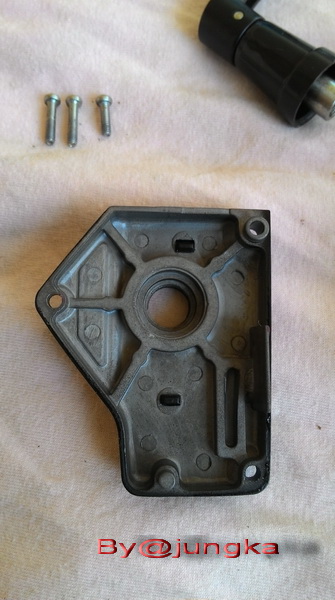

ภาพที่ 8ถอดฝาข้างออกมา

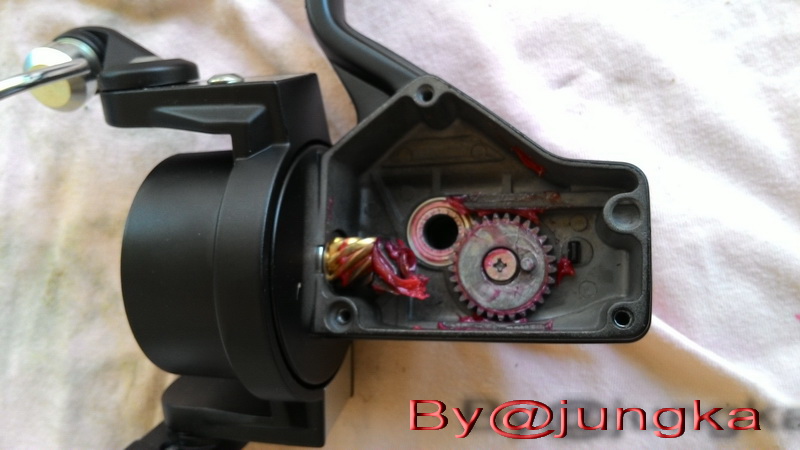

ภาพที่ 9จะเห็นชุดเฟืองเกียร์พร้อม ลูกปืนฝาข้าง 1 ตลับ
ภาพที่ 10ถอดนอตยึดแกนชัก และชุดแกนชัก ออก ดูเฟืองหลักคับ
ภาพที่ 11ตัวบอดี้ พร้อมลูกปืนอีกฝั่ง 1 ตลับ

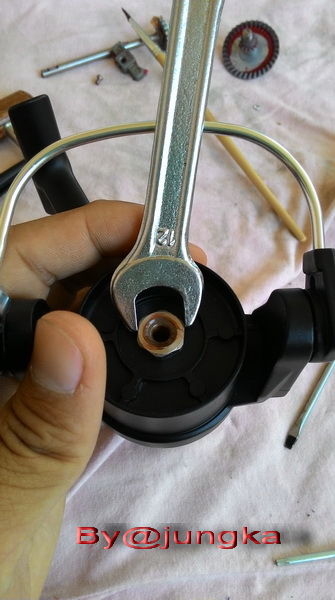

ภาพที่ 12ทีนี้เรามาดูชุดโรเจอกันคับ เราต้องถอดโรเตอก่อน ถึงจะถอดลูกปืนกันตีกลับได้คับ *นอตยึดโรเตอไม่มี สรูกันคลาย

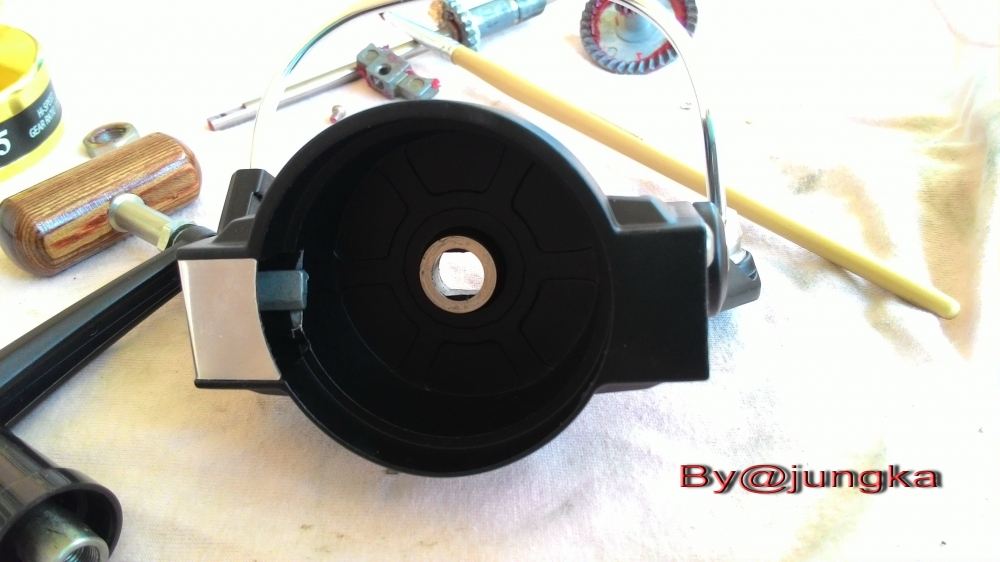

ภาพที่ 13ดูงายใต้โรเตอร์ เก็บงานดีมากคับ

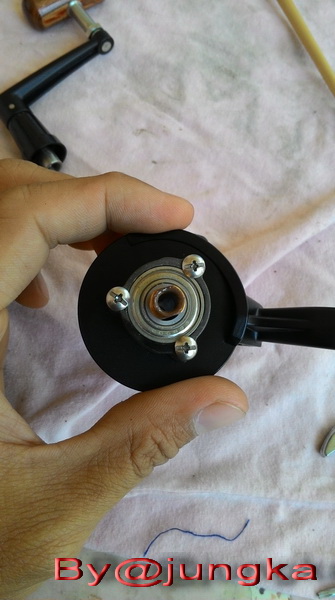

ภาพที่ 14ทีนี้เราจะเจอนอตยึดชุดลูกปืนกันตีกลับ สังเกตจะไม่เห็นช่องที่ให้เรางักลูกปืนออกมา *ทีนี้ทำไง* มาดุกันต่อ รูปต่อไป

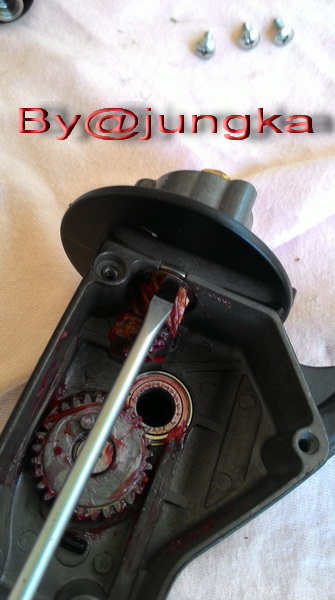

ภาพที่ 15จะเห็นช่องด้านล่างเฟือง สัปปะรด pinion gear ใช้ไขควงดันชุดเฟืองขึ้นไปคับ

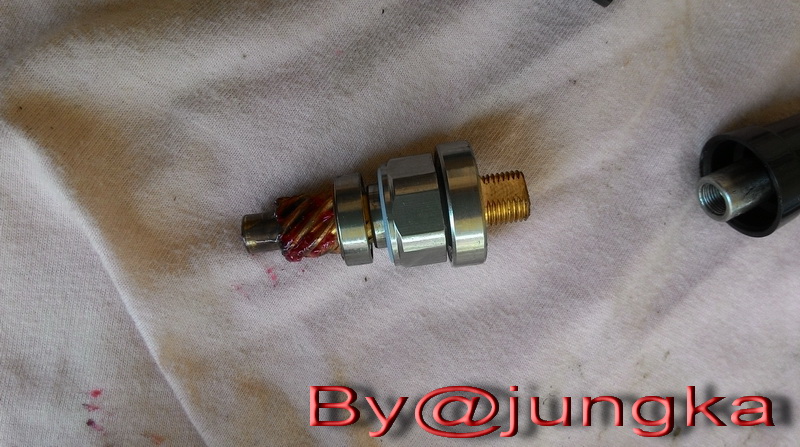

ภาพที่ 16ออกมาทั้งยวงแบบนี้

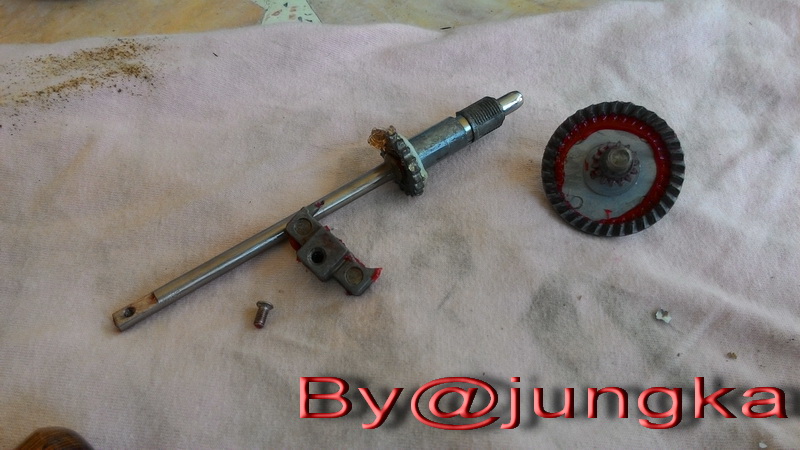

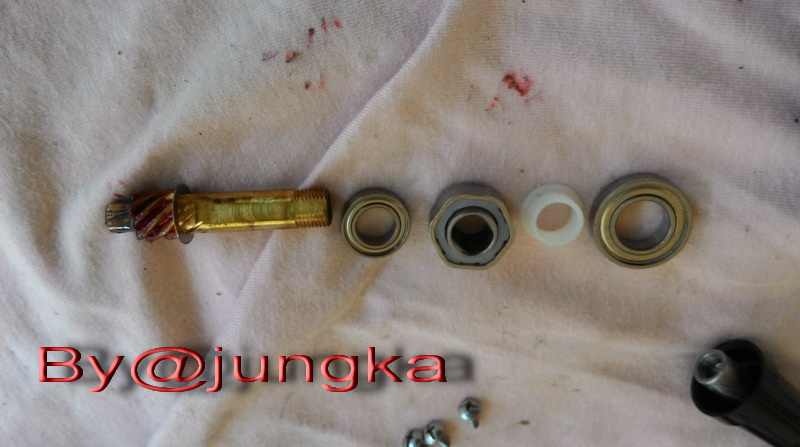

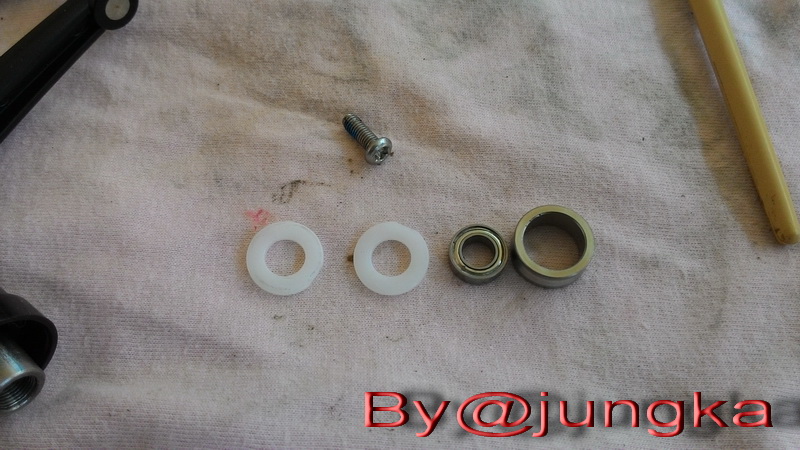

ภาพที่ 17แยกชิ้นส่วน จะเห็นลูกปืน 2 ตลับ ไม่นับลูกปืนกันตีกลับ

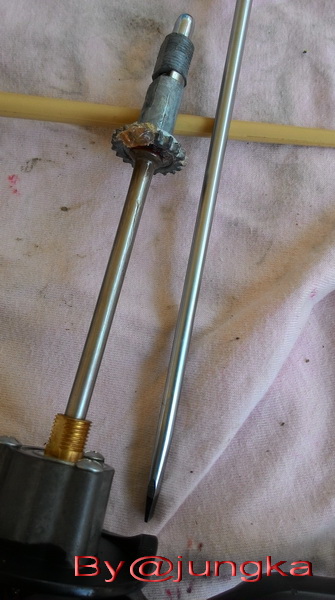

ภาพที่ 18เทียบแกนชักคับ ใหญ่กว่าไขควงเล็กน้อยราวๆ 5 มิล.
ภาพที่ 19ชุดโรลเลอร์ คับ มีลูกปืนอยุ่ 1 ตลับ
ภาพที่ 20สุดท้ายแล้ว ท่านใดสงสัย สอบถามเพิ่มเติมได้คับ ขอบคุณที่ติดตามชมคับ
