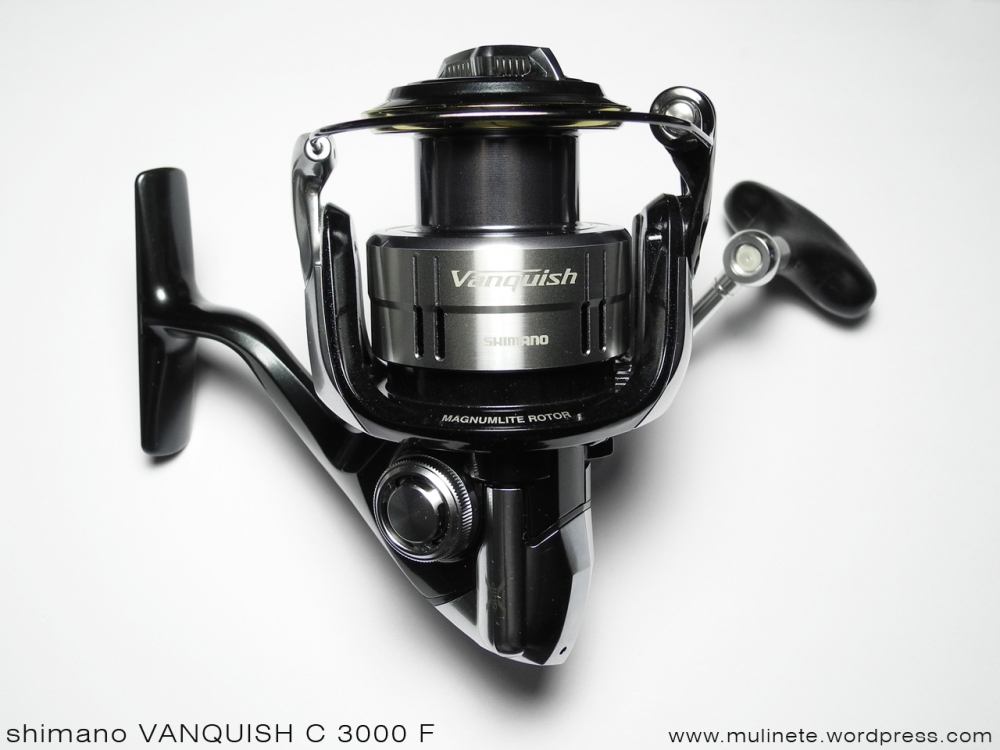

ภาพที่ 1มาอีกแล้วครับ
คราวนี้เป็นรอกตัวธงอีกหนึ่งตัวที่วางตลาดในปี 2012 และเป็นรอกตัวแรกที่ใส่วัสดุ CI4+ ลงไปในโรเตอร์เรียกว่า "Magnumlite Rotor"
รอกตัวนี้เป็นรอกที่วางขายตลาดยุโรปสังเกตจากรหัสต่อท้ายว่า F

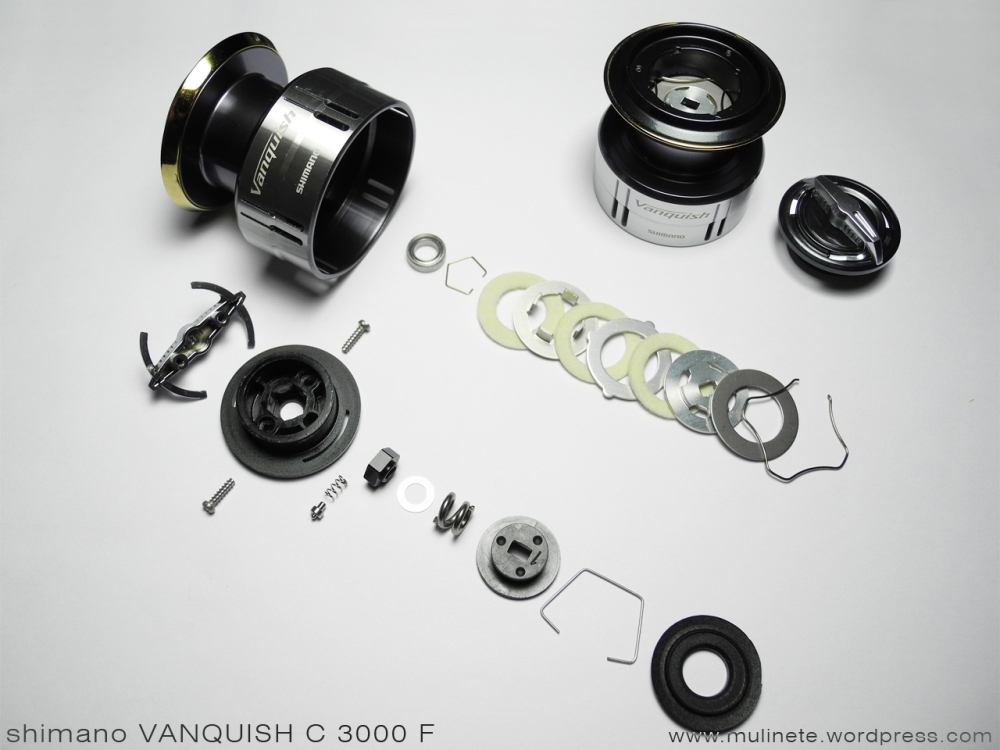

ภาพที่ 2ชุดสปูลมีความโฉบเฉี่ยวมากๆ

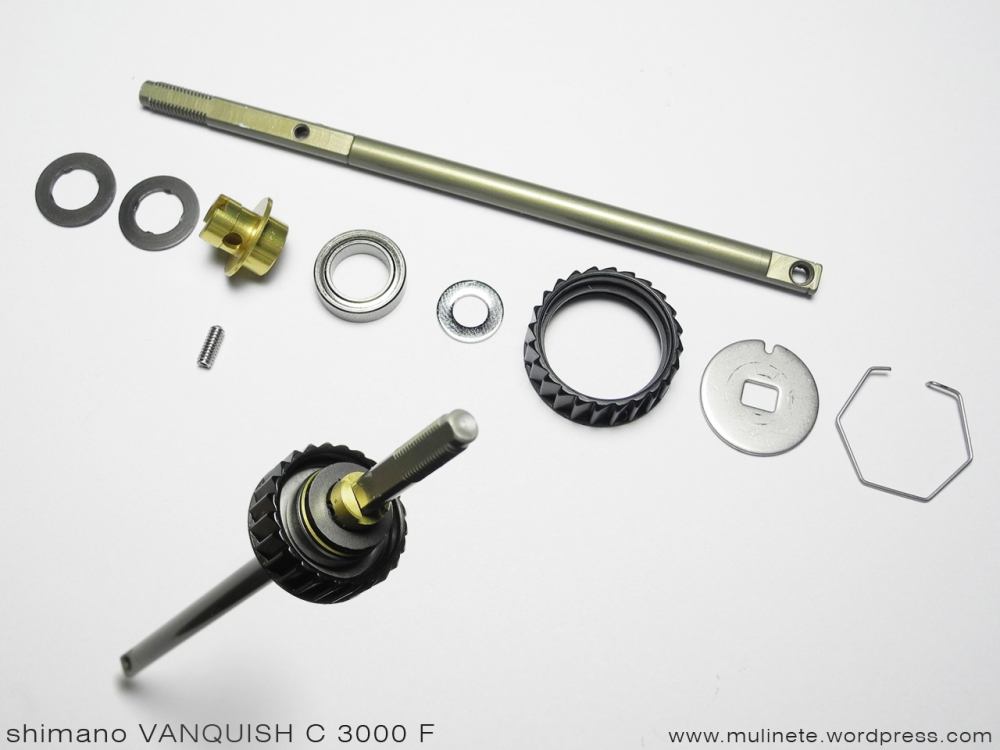

ภาพที่ 3แกนชักแทบไม่ต่างอะไรกับรุ่นอื่นๆของชิมาโน

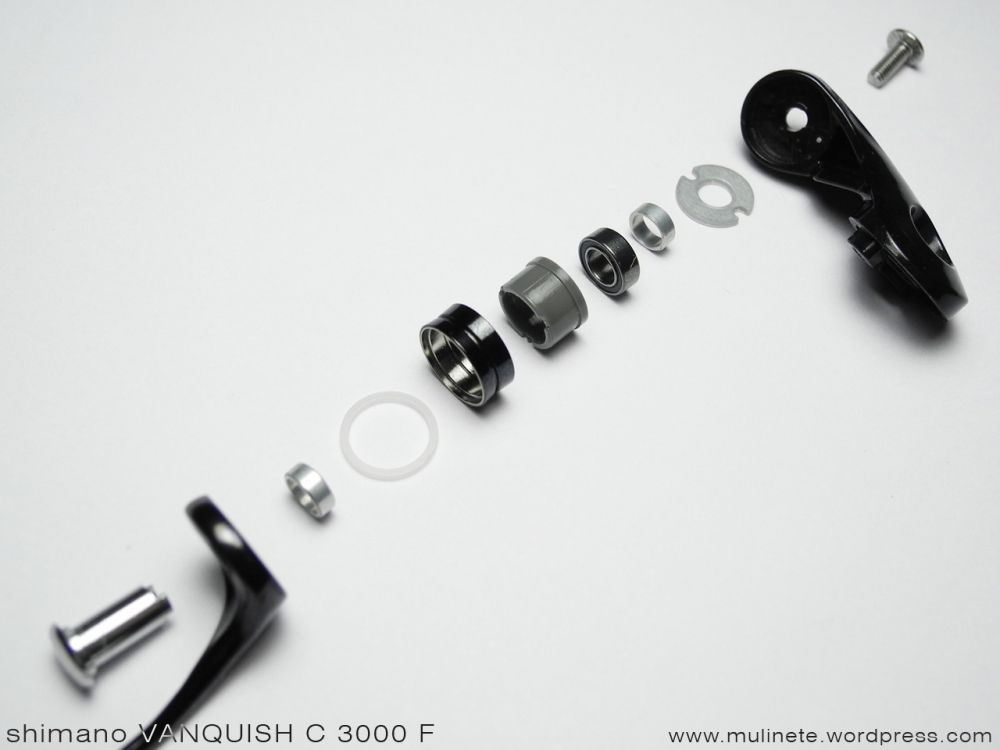

ภาพที่ 4ไลน์โรลเลอร์ก็ยังคงคล้ายกับรอกตัวอื่นๆ
สังเกตลูกปืนเป็น RS-ARB(rubber shield anti-rust bearing) ซีลเป็นยางนะครับ

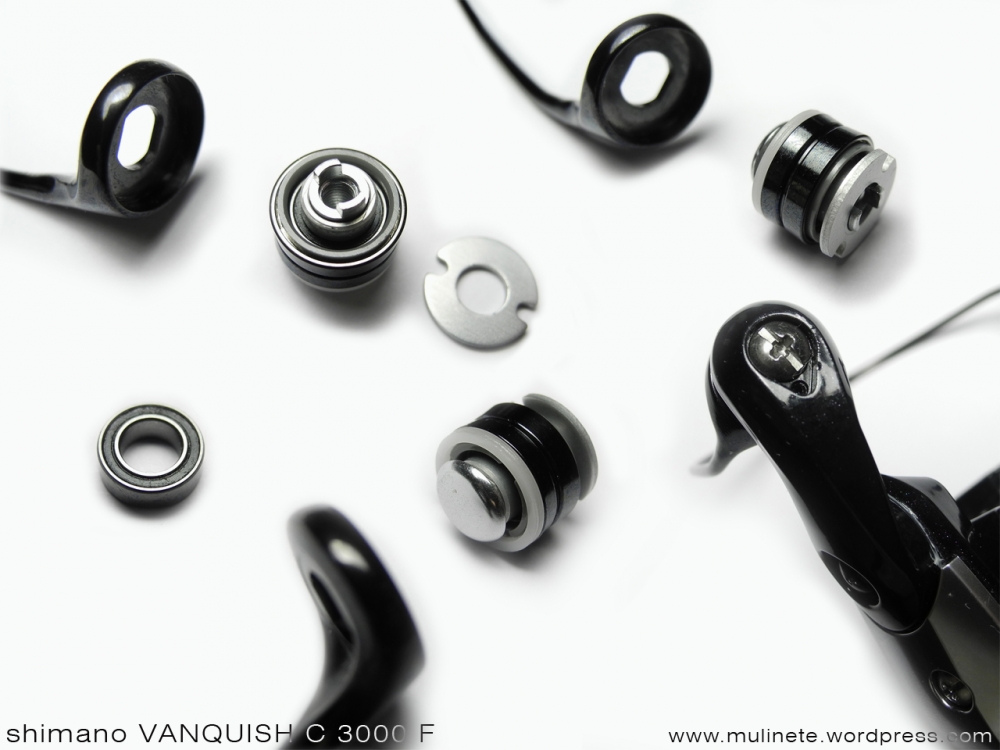

ภาพที่ 5ประกอบให้ดูว่าถ้ามันอยู่ในที่แล้วจะเป็นอย่างไร

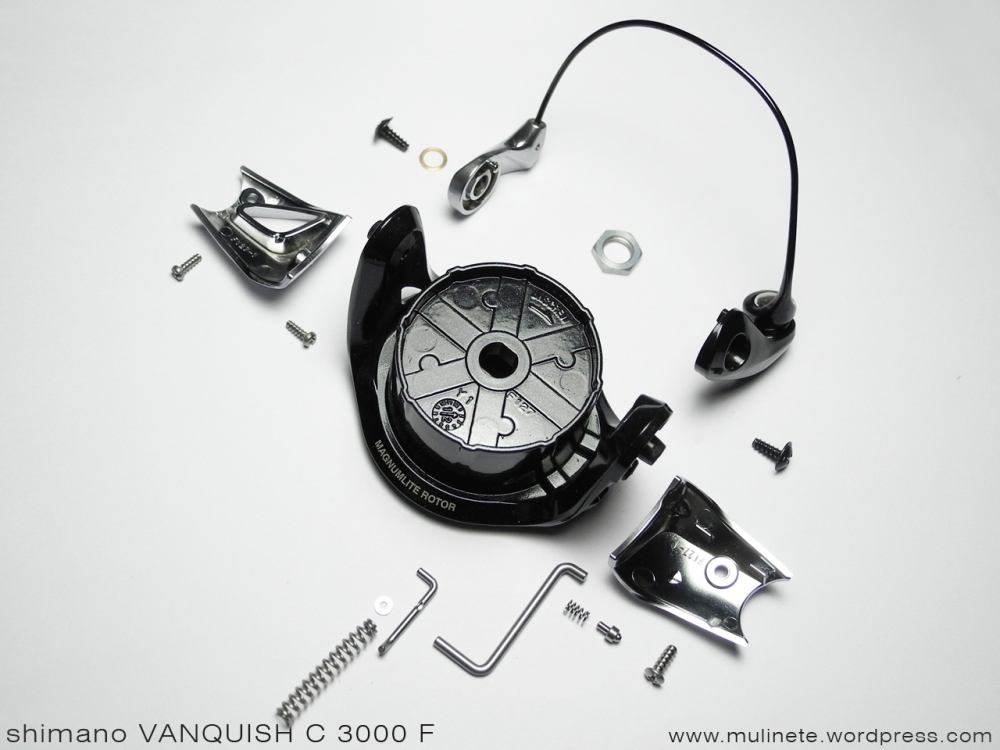

ภาพที่ 6ชุด "magnumlite rotor" วัสดุ CI4+

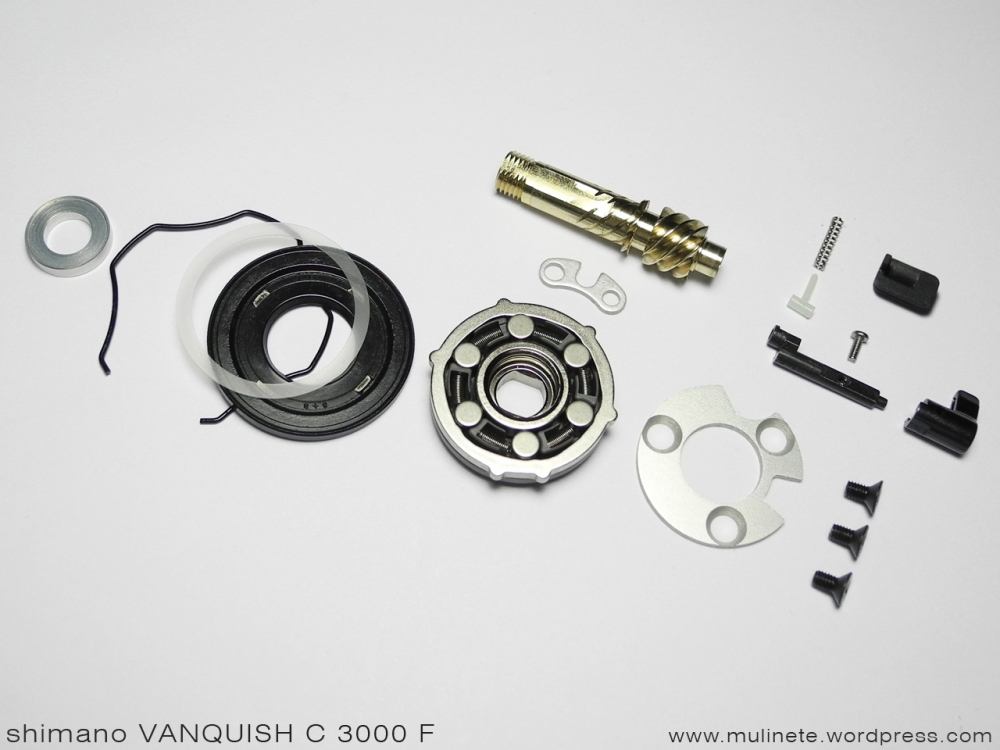

ภาพที่ 7ชุดลูกปืนกันตีกลับ

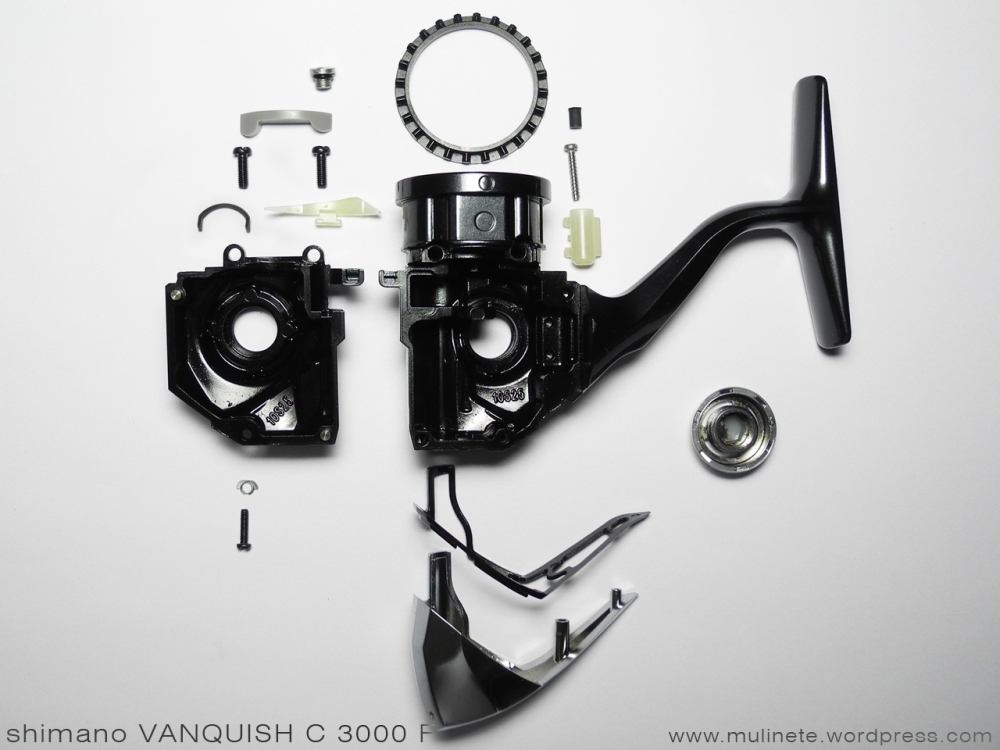

ภาพที่ 8เฟรมรอกและฝาข้างทำจากแมกนีเซียม

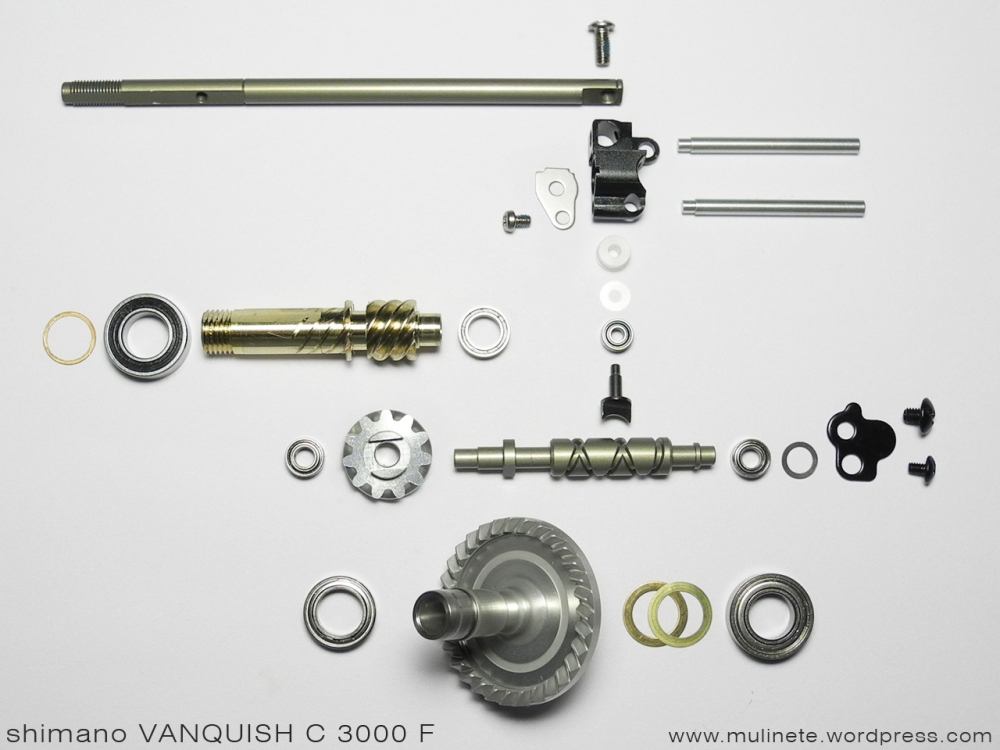

ภาพที่ 9ชุดขับเคลื่อนภายใน
สังเกตรอกชิมาโนรุ่นใหม่ๆ s-arb จะไม่ดำทั้งลูกเหมือนกับรอกรุ่นเก่าๆนะครับ
ยกเว้นสเตลล่ายังดำทุกลูกเหมือนเดิม
ไม่ต้องไปถามชิมาโนเค้านะครับว่าทำไม เพราะเค้าจะตอบมาแบบเดิมๆว่า
"s-arb มีหลายสีตั้งแต่ดำไปจนน้ำตาล บลาๆๆๆ "

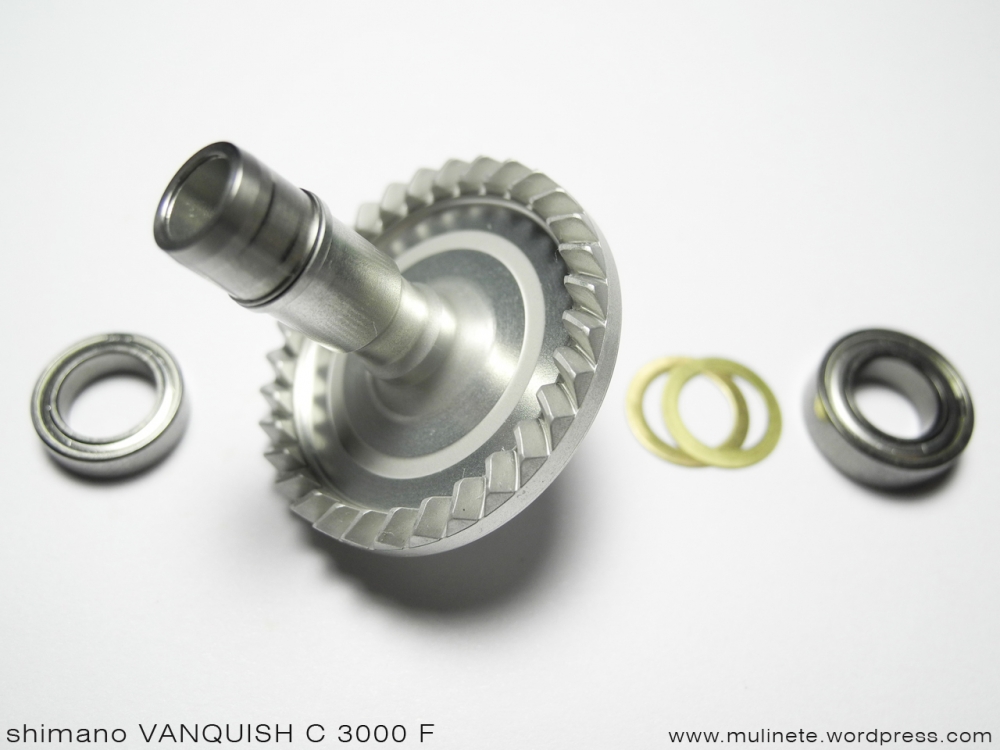

ภาพที่ 10เฟืองขับ
ภาพที่ 11ชุดขับเคลื่อนในที่ของมันงานเนี๊ยบมากๆ

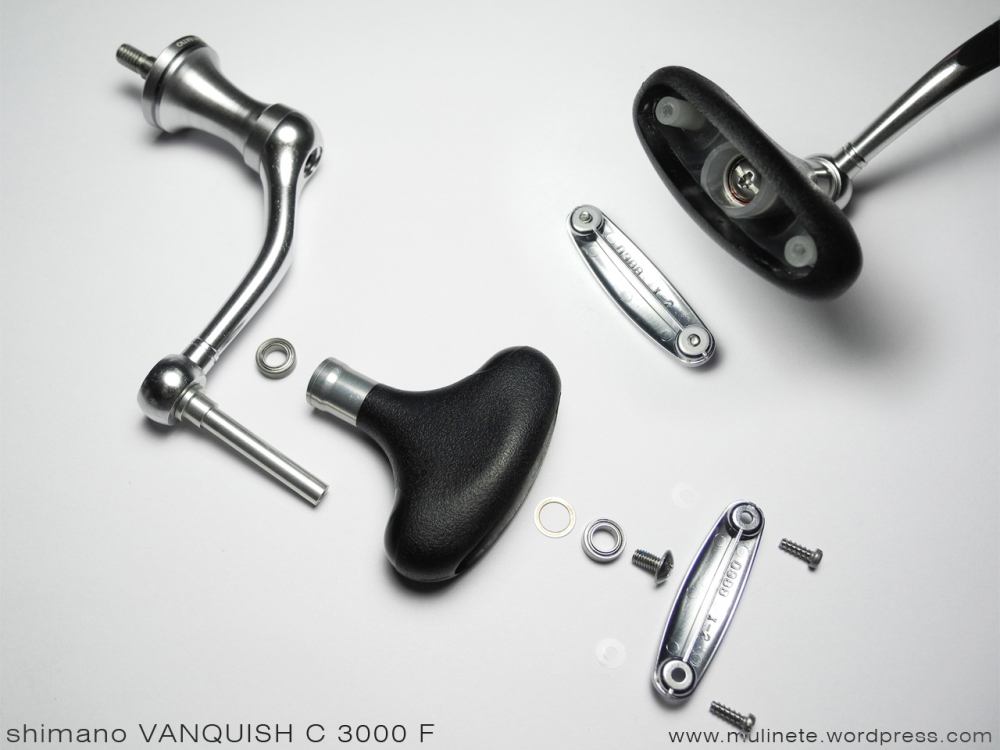

ภาพที่ 12ชุดแขนหมุน
ก็หวังว่าน้าๆคงได้ประโยชน์บ้างไม่มากก็น้อยนะครับ
น้าๆท่านไดมีรอก JDM เหมือนหรือต่างกันอย่างไรบอกกันบ้างนะครับ
ขอบคุณที่ติดตามชมครับ
credit ตามภาพเลยครับ
