Chronarch 50 E vs Scorpion 1000 xt
โรจนเดช (1127 คะแนนโหวตจากผู้ชมกระทู้) offlineใบแดง
21 ก.พ. 57, 01:41
1
Chronarch 50 E vs Scorpion 1000 xt
ภาพที่ 1

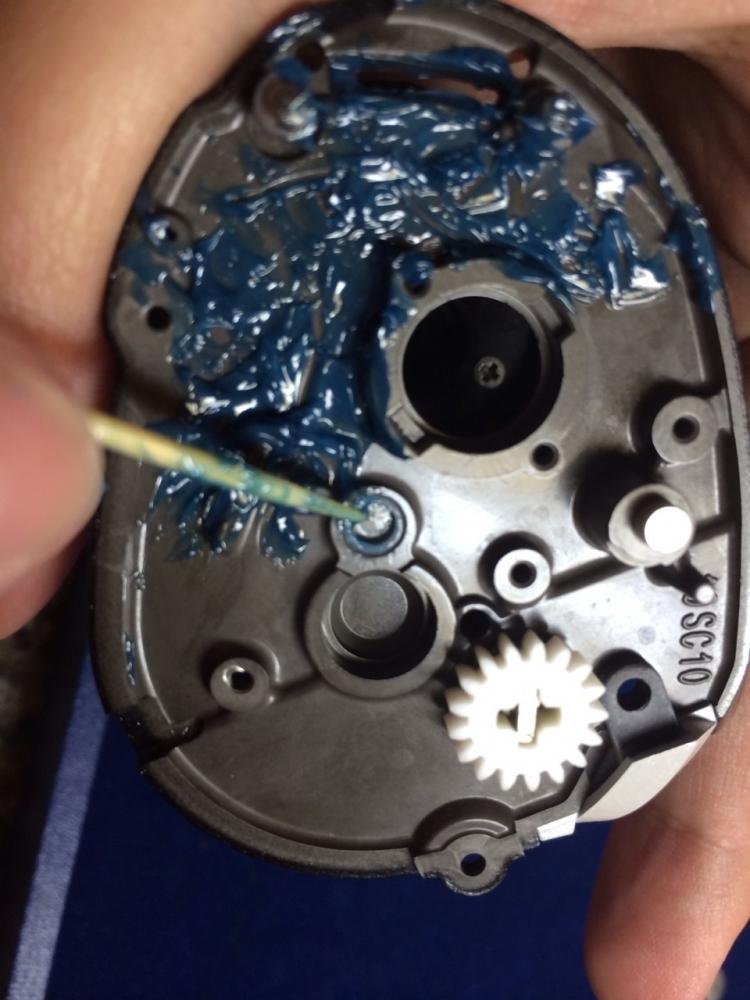

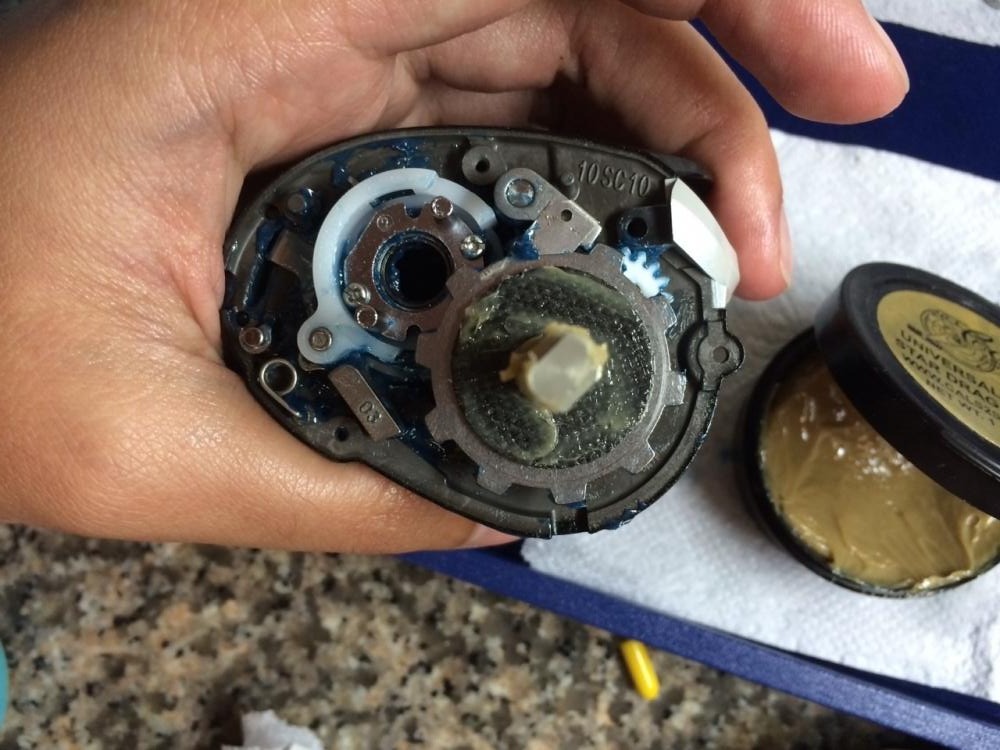

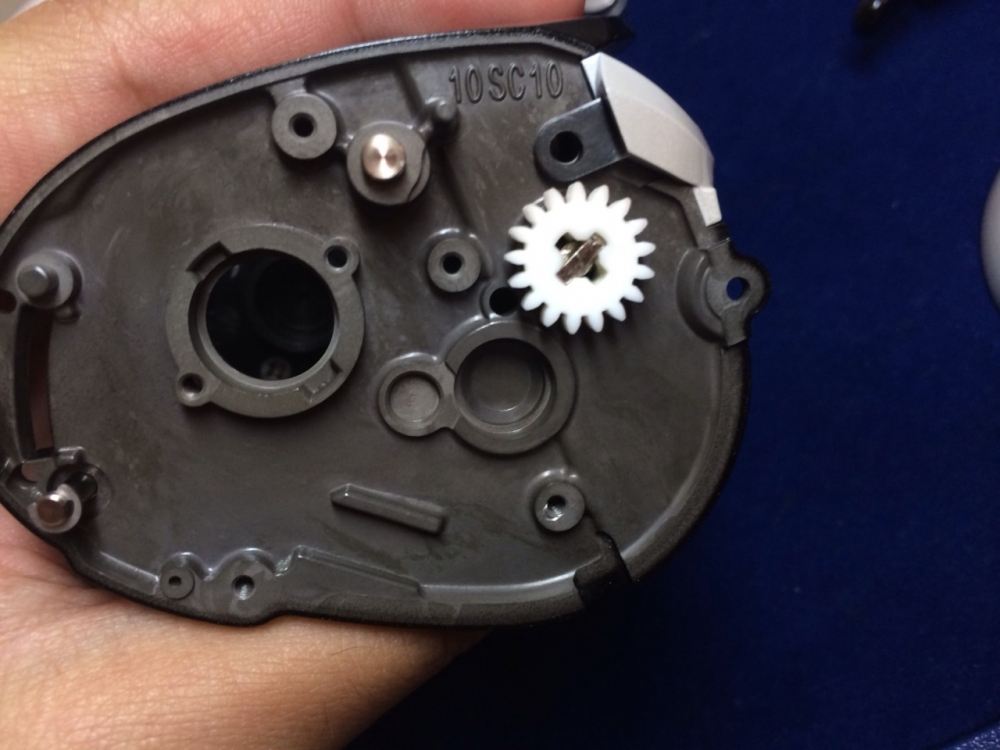

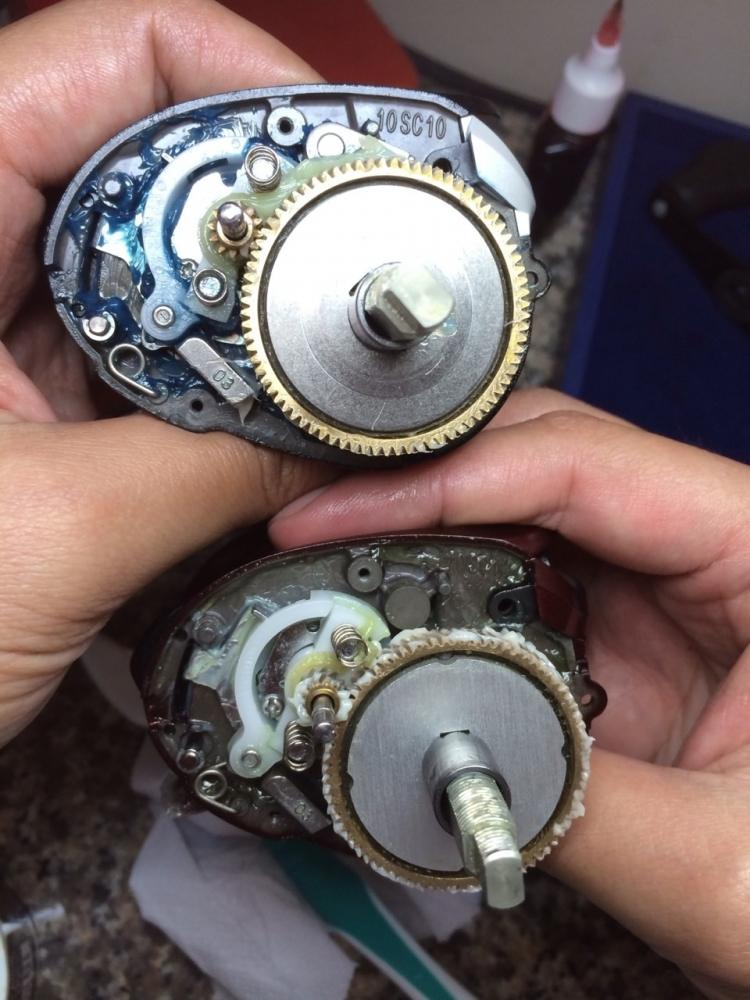

เริ่มที่เฟรมตัวเดียวกัน รหัสที่เฟรมคือ 10sc10 หมายถึง scorpion 1000xt ปี2010
ถ้าหมุนซ้ายเฟรมจะระบุ 10sc11 หมายถึง scorpion 1001xtปี2010 ครับ
Chronarch 50 E vs Scorpion 1000 xt
ภาพที่ 2

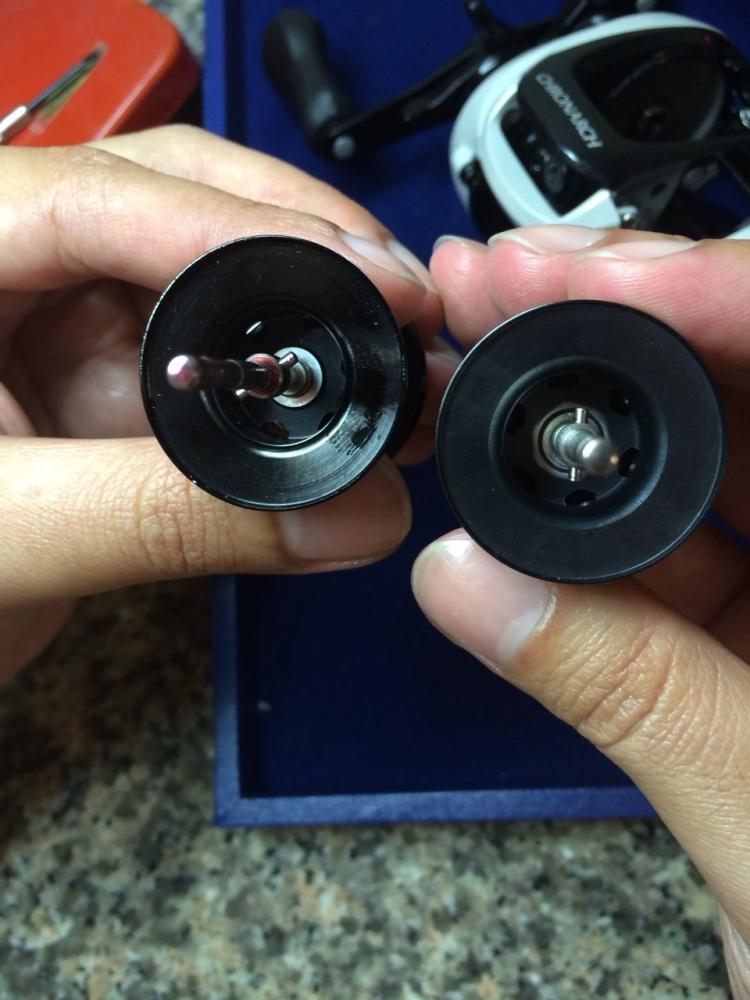

สปูล chronarch ด้ายซ้ายหนากว่าของ scorpion ทางด้านขวานิดนึง
Chronarch 50 E vs Scorpion 1000 xt
ภาพที่ 3
อีกรูปครับ  chronarch ด้ายซ้ายหนากว่าของ scorpion ทางด้านขวานิดนึง
Chronarch 50 E vs Scorpion 1000 xt
ภาพที่ 4

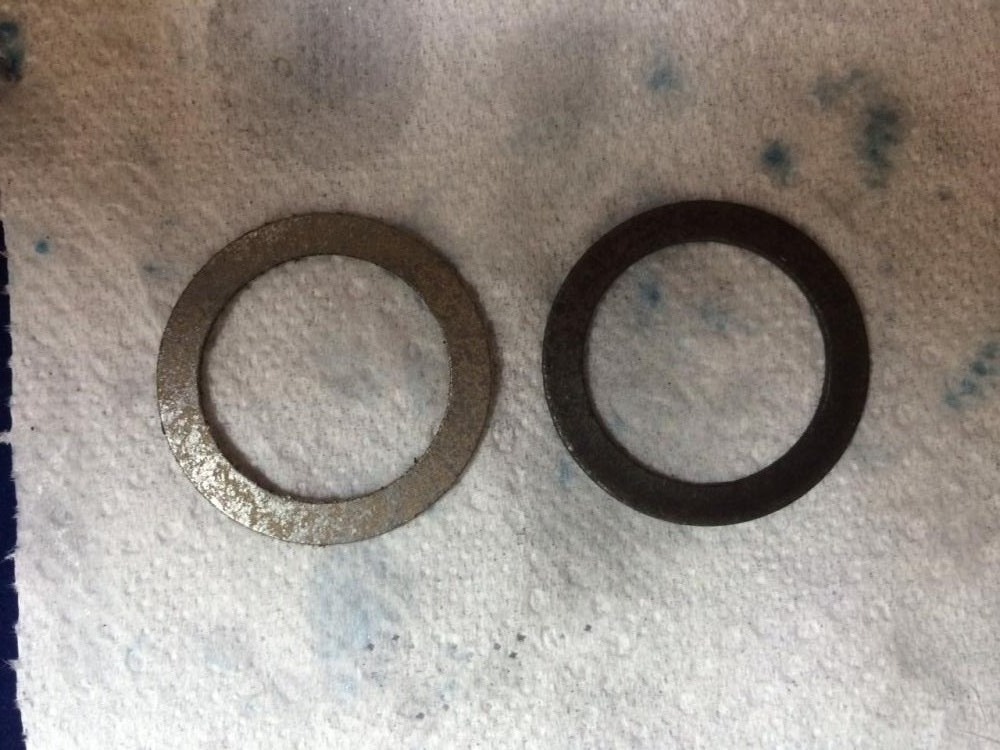

แผ่นเบรคด้านซ้าย scorpion "dartanium drag" หรือ carbon drag washer ในตลาดญี่ปุ่น
ด้านขวา chronarch เป็นคาร์บอนถัก "dartanium drag 2"
Chronarch 50 E vs Scorpion 1000 xt
ภาพที่ 5

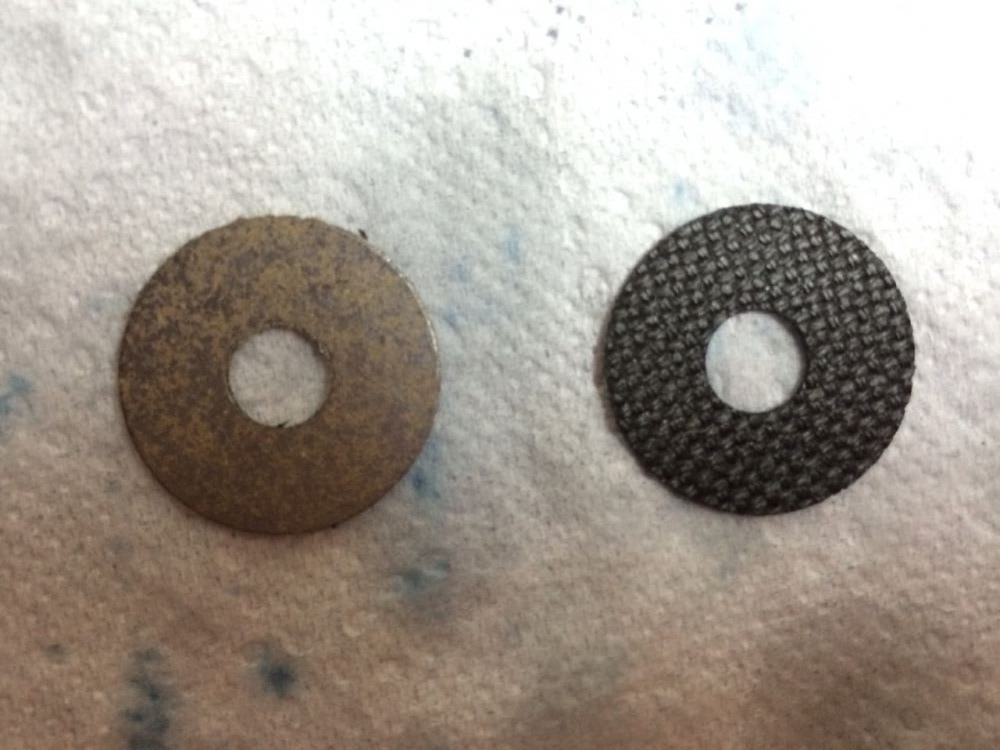

แผ่นเบรคในเฟืองวัสดุเดียวกัน

ความเนียนของแผ่นเบรค scorpion เนียนกว่านิดๆ แต่ chronarch หนึบกว่ามากๆ
Chronarch 50 E vs Scorpion 1000 xt
ภาพที่ 6

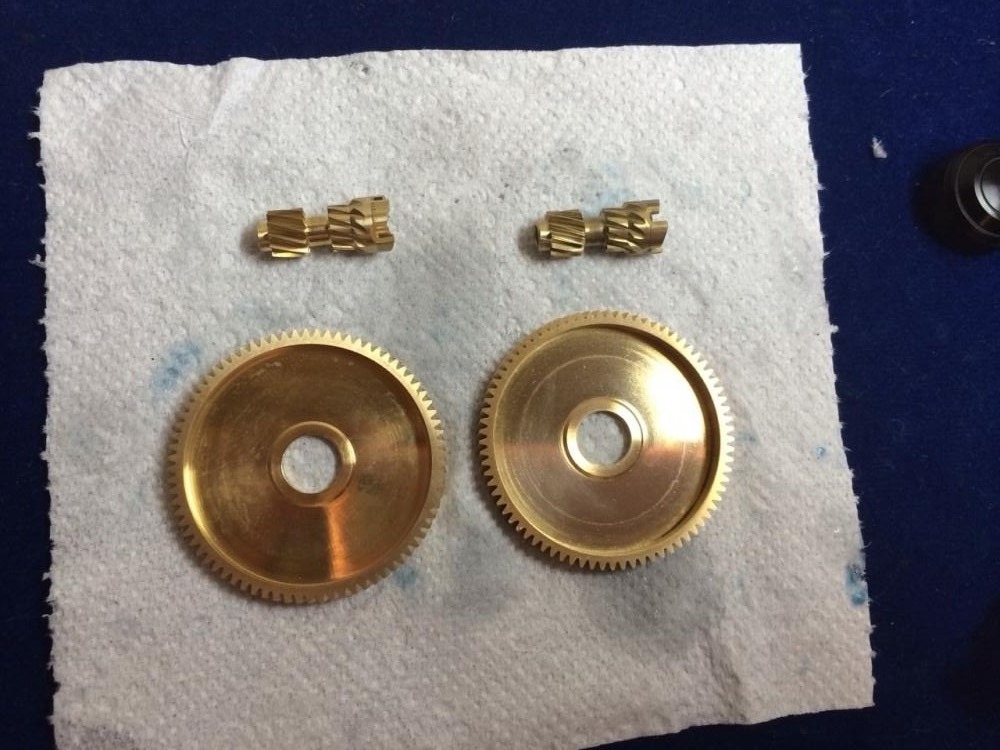

ชุดเฟือง
ด้านซ้าย scorpion
ด้านขวา chronarch
Chronarch 50 E vs Scorpion 1000 xt
ภาพที่ 7

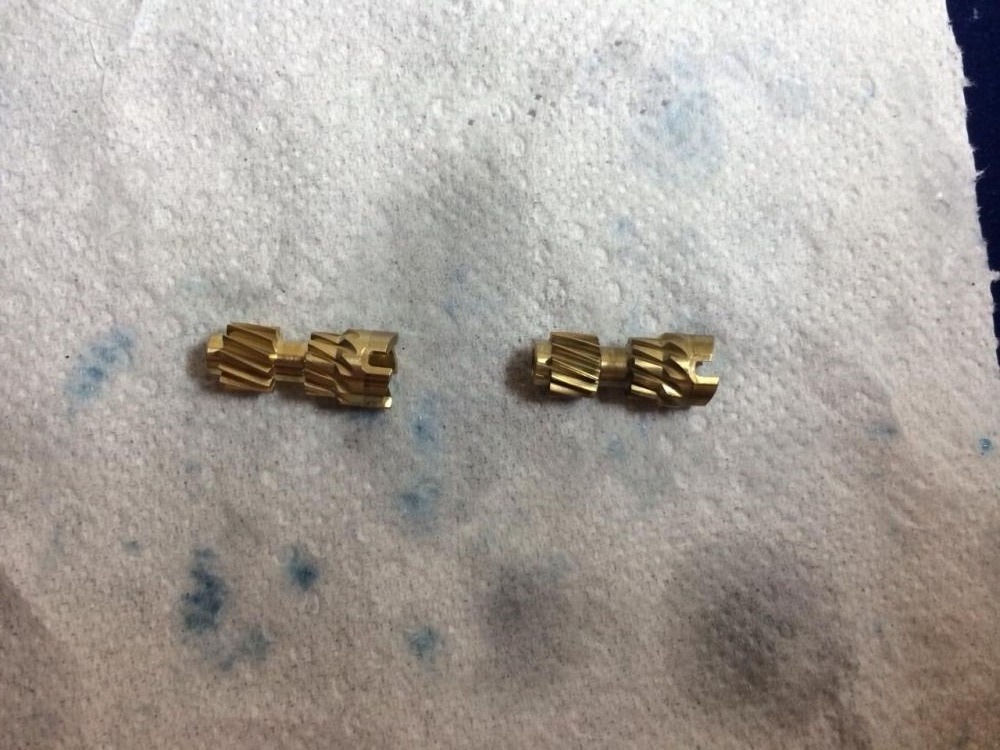

ด้านซ้าย scorpion
ด้านขวา chronarch

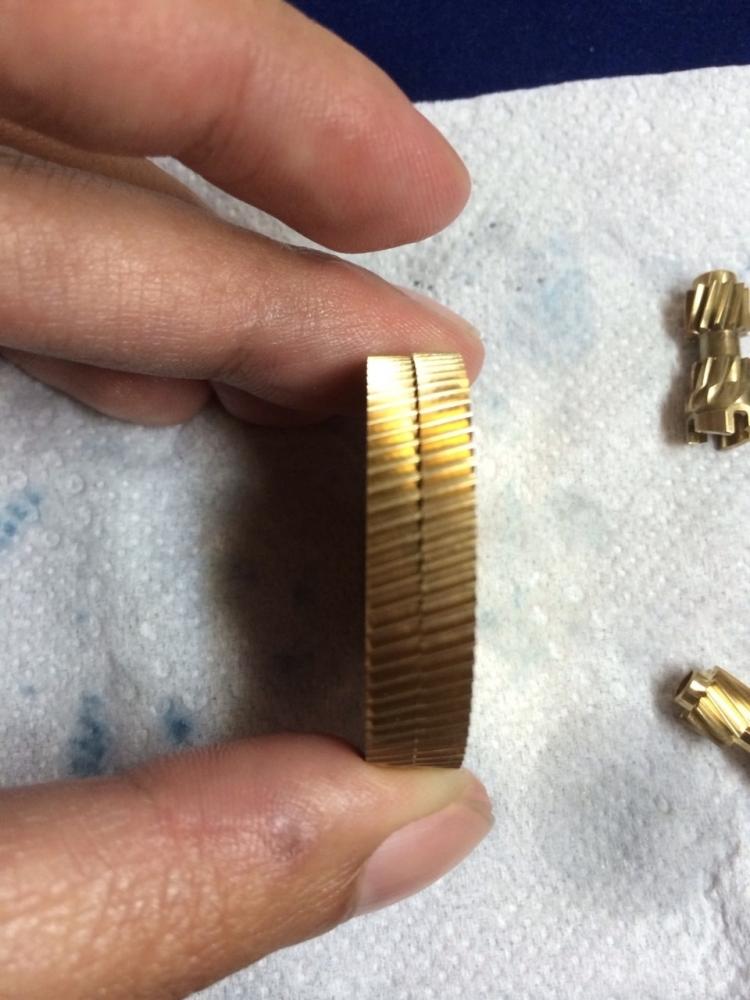

หนาเท่ากัน
Chronarch 50 E vs Scorpion 1000 xt
ภาพที่ 8
ด้านซ้าย scorpion
ด้านขวา chronarch
Chronarch 50 E vs Scorpion 1000 xt
ภาพที่ 9

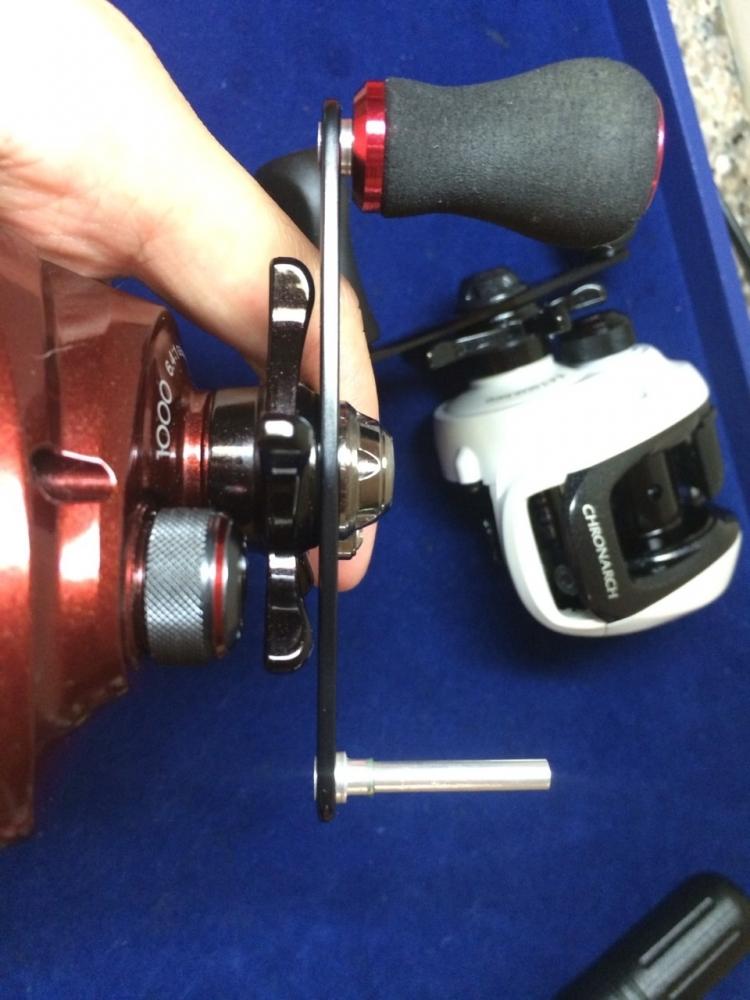

เสาKnob scorpion ใส่ลูกปืนได้สองลูก
Chronarch 50 E vs Scorpion 1000 xt
ภาพที่ 10
Chronarch ใส่ไดัลูกเดียว
Chronarch 50 E vs Scorpion 1000 xt
ภาพที่ 11
ตัวเกลี่ยสาย  chronarch สีดำ
Scorpion สีทอง
Chronarch 50 E vs Scorpion 1000 xt
ภาพที่ 12
หัวนกกระจอกที่มีแต่ใน chronarch

Chronarch 50 E vs Scorpion 1000 xt
ภาพที่ 13

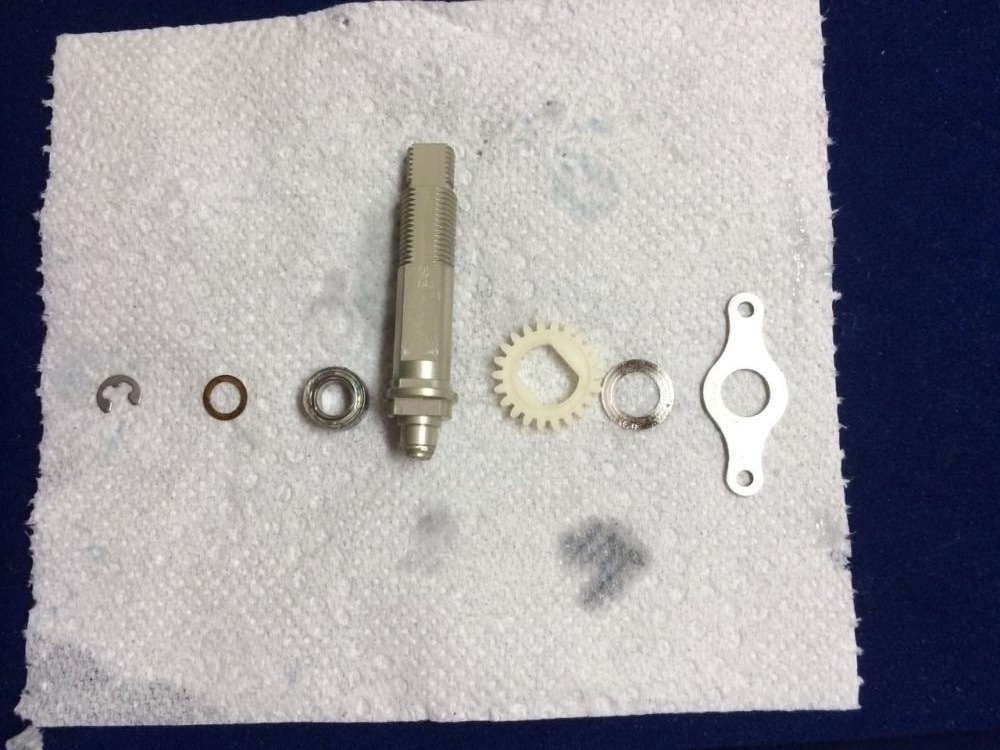

จุดนี้ต้องระวังแหวนสีเงินที่สองจากขวาในรูปนะครับ

มันไม่มีระบุในไดอะแกรม
Chronarch 50 E vs Scorpion 1000 xt
ภาพที่ 14
บูชหรรษา ระวังหายครับ
Chronarch 50 E vs Scorpion 1000 xt
ภาพที่ 15

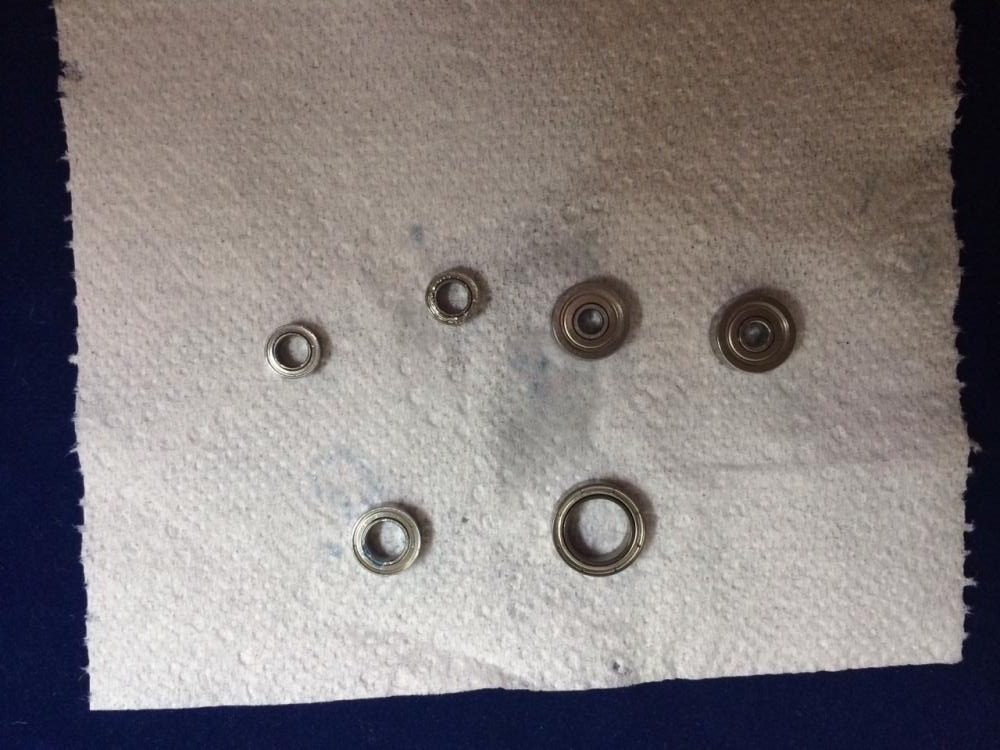

ลูกปืนโดยรวมครีบ มีลูกปืน pinion suport เท่านั้นที่เป็น s-arb
นอกนั้นสเตนเลสธรรมดาครับ
Chronarch 50 E vs Scorpion 1000 xt
ภาพที่ 16
ดูกันชัดๆ
แปะหน้ากล่องซะหราเลย s-arb

หารู้ไม่ทั้งตัวมีอยู่ลูกเดียว แถมไม่ดำเหมือนรุ่นพี่ซะด้วย


Chronarch 50 E vs Scorpion 1000 xt
ภาพที่ 17

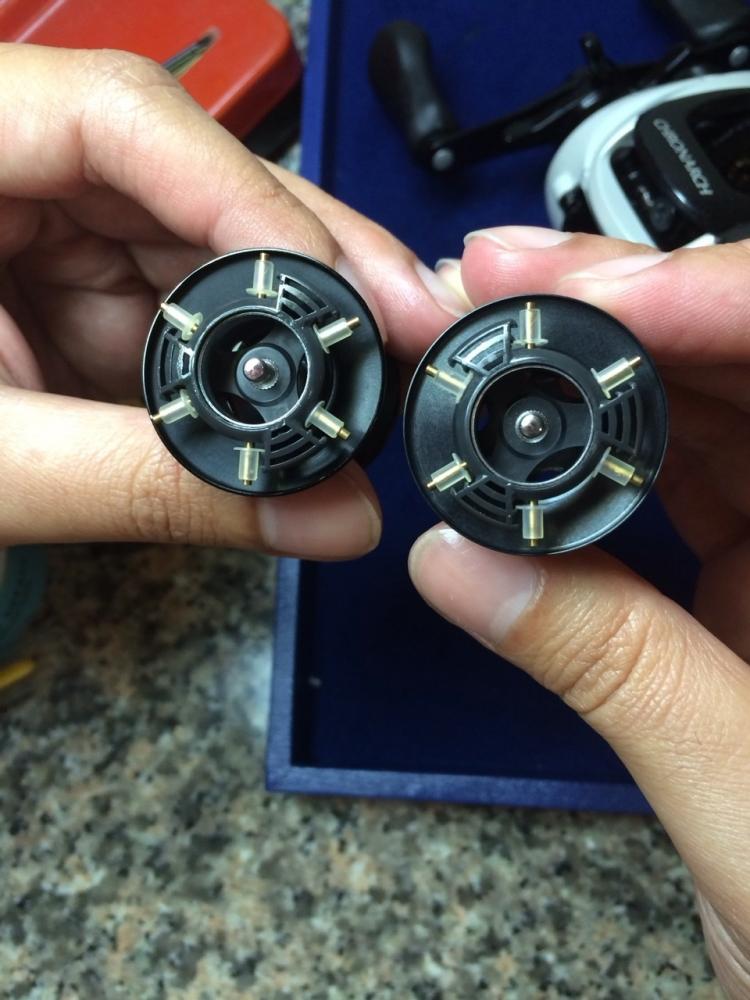

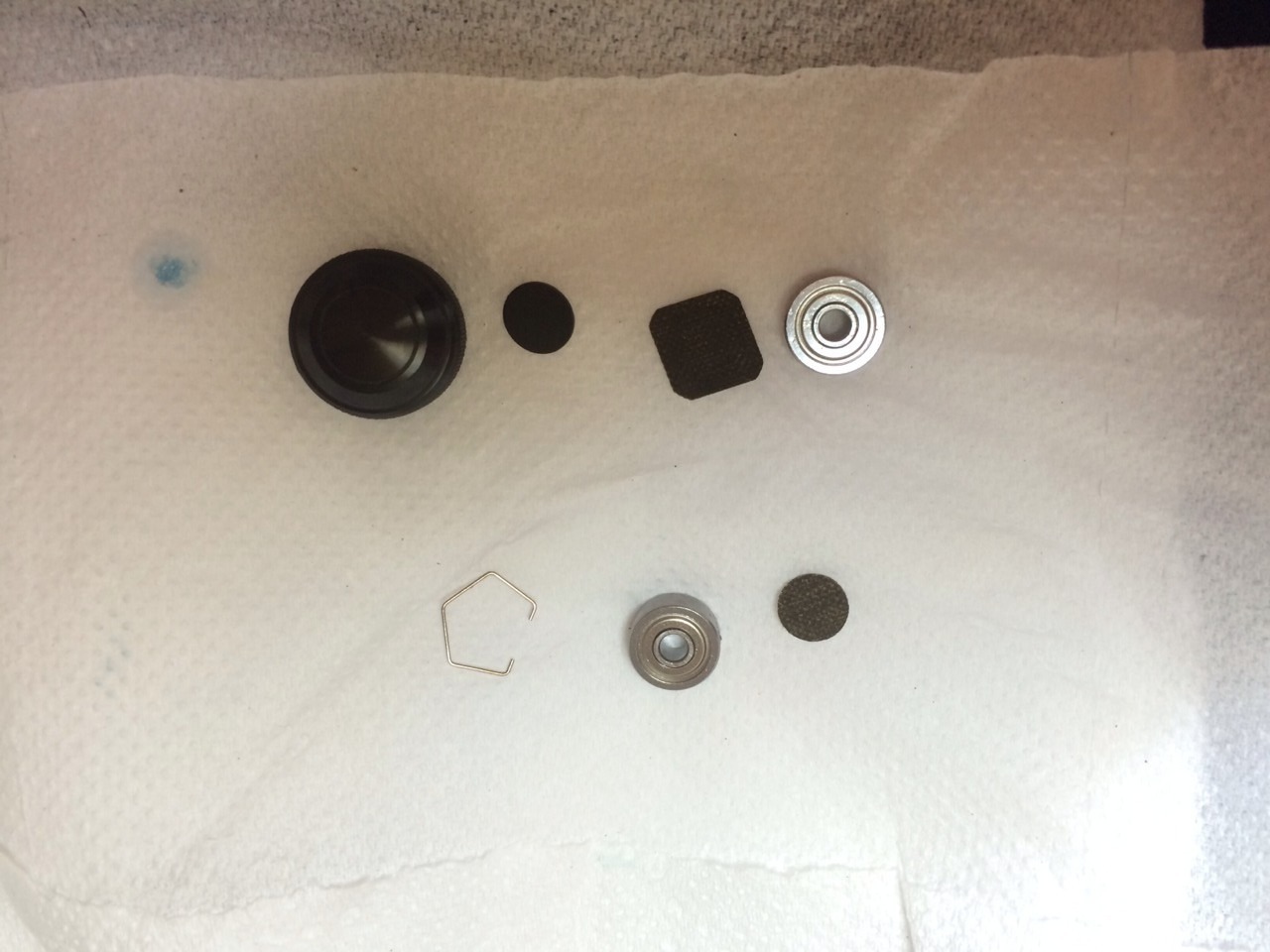

ชุดฝาหน่วงครับ ระวังหายนะครับ

Chronarch 50 E vs Scorpion 1000 xt
ภาพที่ 18
เพิ่มภาพห้องเครื่อง
Chronarch 50 E vs Scorpion 1000 xt
ภาพที่ 19

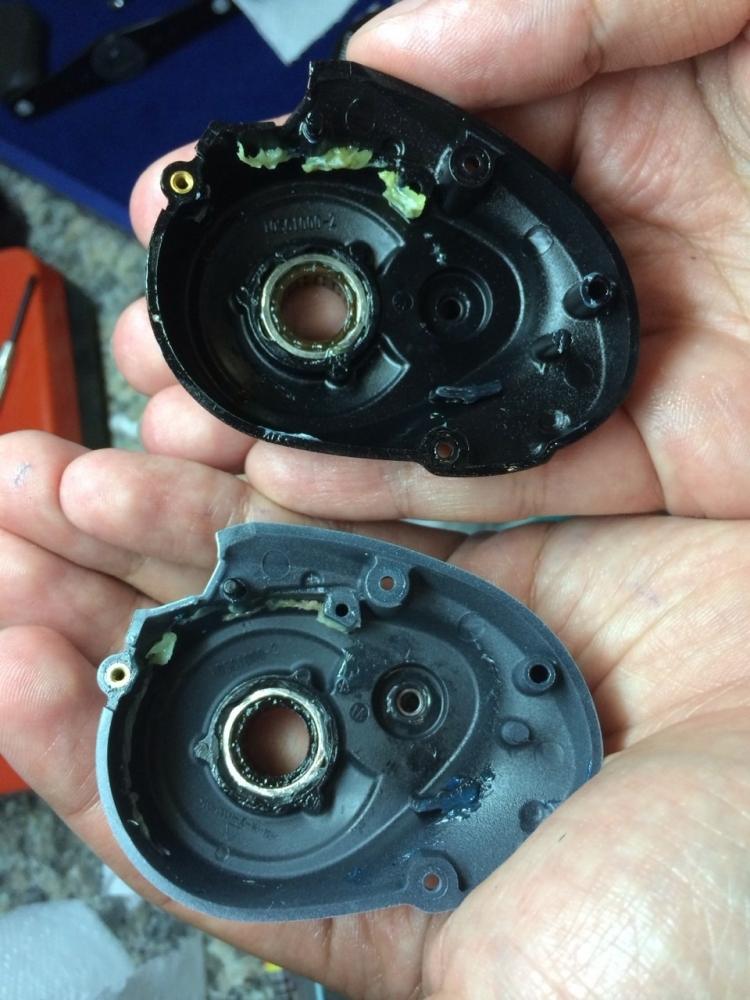

ฝาข้างต่างกันแค่ทำสี นอกนั้นรหัสเดียวกันหมดครับ


คงพอจะเป็นแนวทางให้น้าที่สงสัยว่ารอกทั้งสองตัวต่างกันอย่างไรได้บ้างนะครับ
ขอบคุณที่รับชมครับ
