ภาพที่ 1เนื่องด้วยใช้รอกตัวนี้มาซักระยะหนึ่ง จึงลองเปิดออกมาดู ฟันเฟือง ว่ามีการสึกหรอบ้างหรือไม่ เผื่อน้าท่านใดมีรอกรุ่นนี้แล้วอยากรู้กลไกภายใน
จึงผ่ารอกมาให้ชมกัน อาจมีภาพน้อย และรายละเอียดอาจไม่เยอะ ถ้าน้าท่านใดสงสัย สามารถถามเพิ่มเติมได้นะคับ

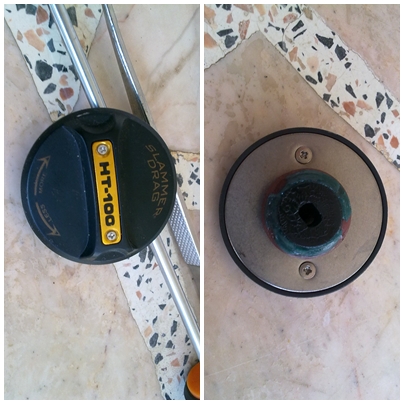

ภาพที่ 2เริ่มจากถอดฝาเบรคออกมาก่อน

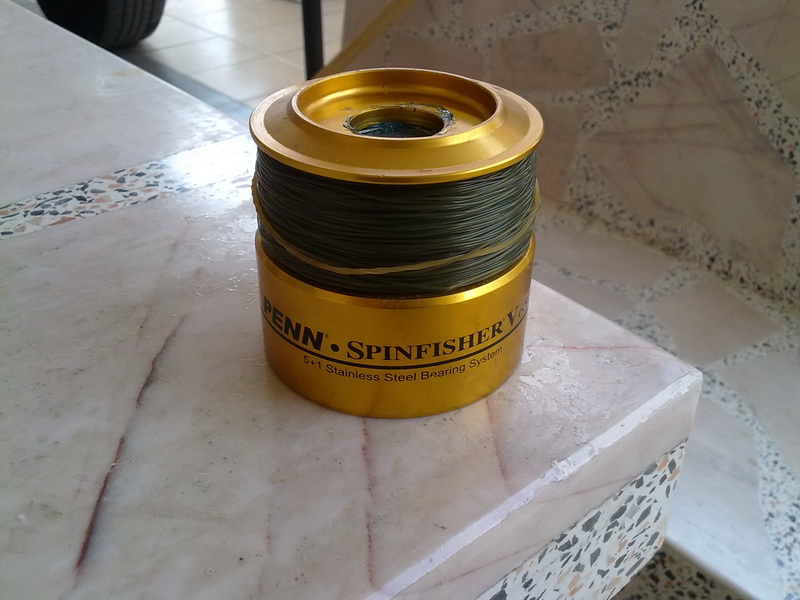

ภาพที่ 3สปูล
ใต้สปูลจะคล้ายๆกับ penn slammer ที่มีคลิกเสียงอยู่ภายใน

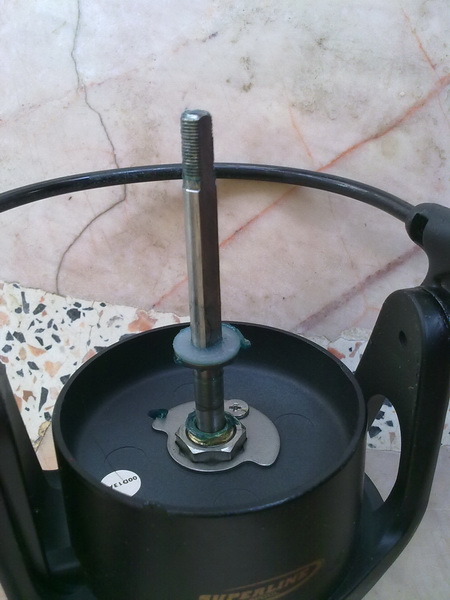

ภาพที่ 5แกนชัก จะมีแผ่น ชิม รองไว้ 2 อันและ washer stanless * ไม่แนะนำให้ถอด ที่ตัวแกนจะมีบากล็อคไว้ ถ้างัดออกมาอาจทำให้แผ่นชิมขาดได้

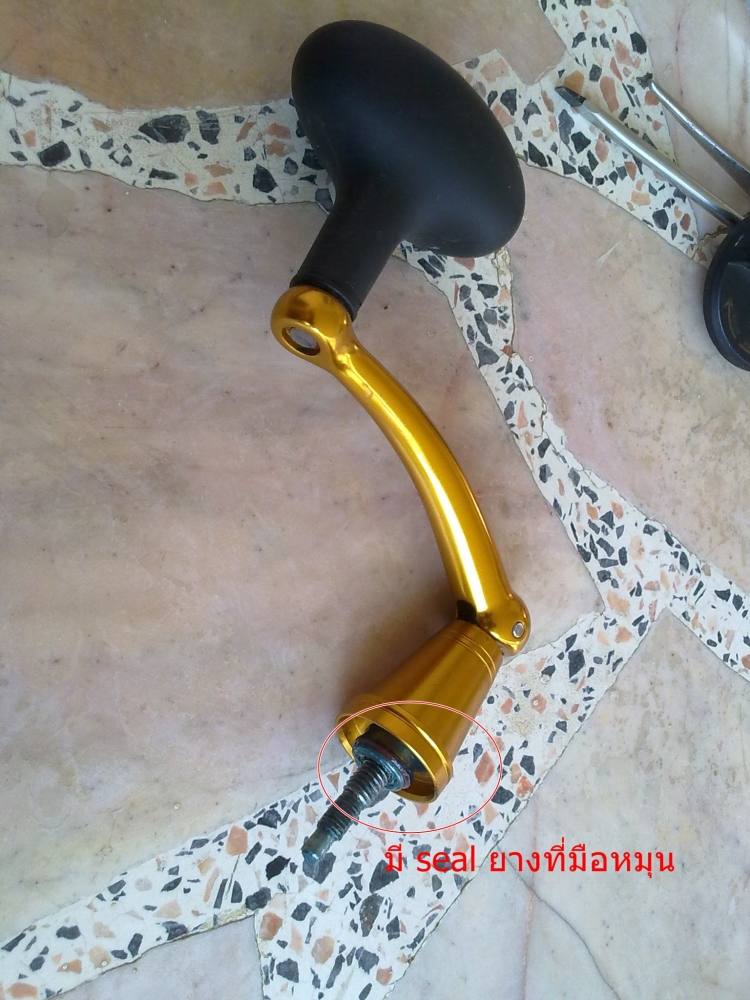

ภาพที่ 6แขนหมุนจะมีซีลยางมาให้ด้วย

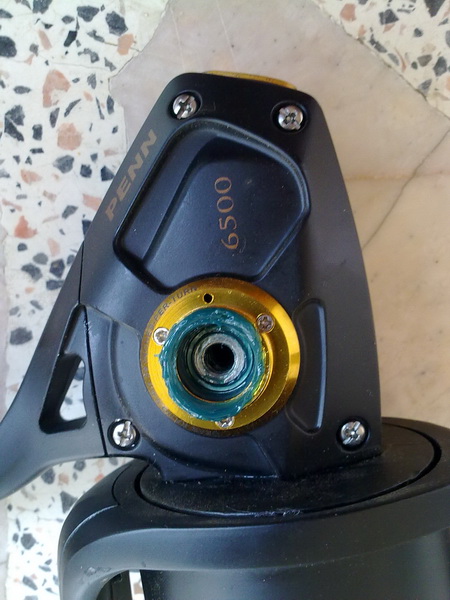

ภาพที่ 7เนื่องจากแกนชักถูกยึดด้วย สกรูที่เฟืองเกลี่ยสายจึงทำให้ถอดแกนชักไม่ได้ เราจึงต้องถอดฝาห้องเครื่องออกมา
เพื่อที่ะถอดแกนชักจากตัวเกลี่ยสาย

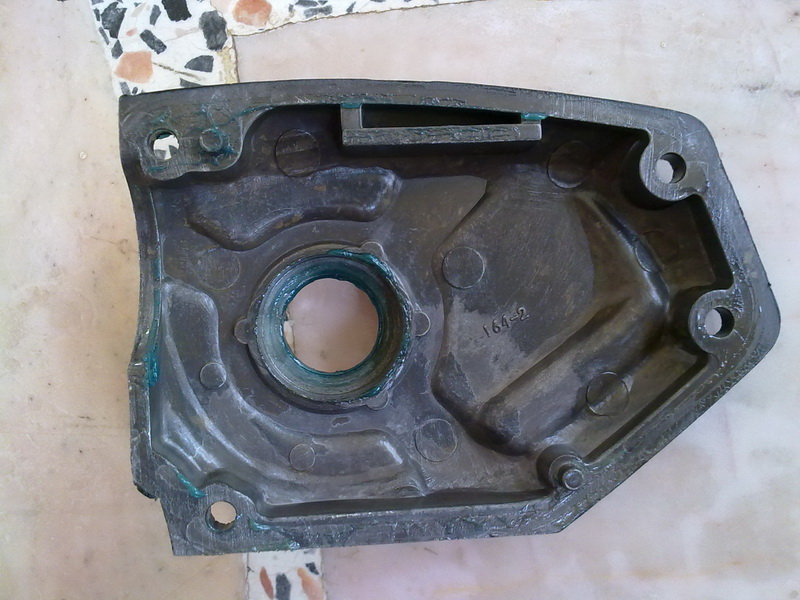

ภาพที่ 8ถอดฝาข้างออกมาดูฝาข้างภายใน หนามาก ไม่แปลกใจว่าทำไมรอกตัวนี้ถึงหนัก

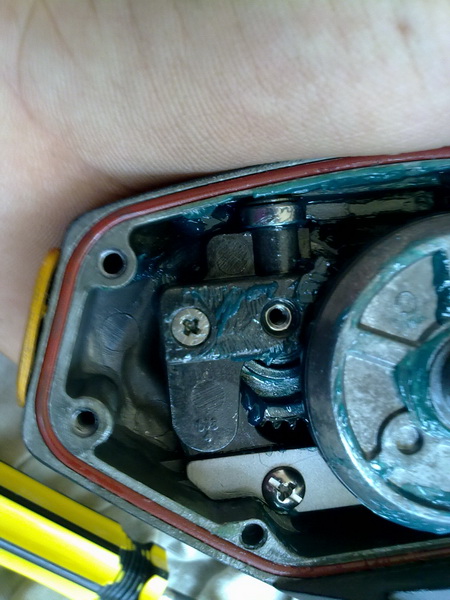

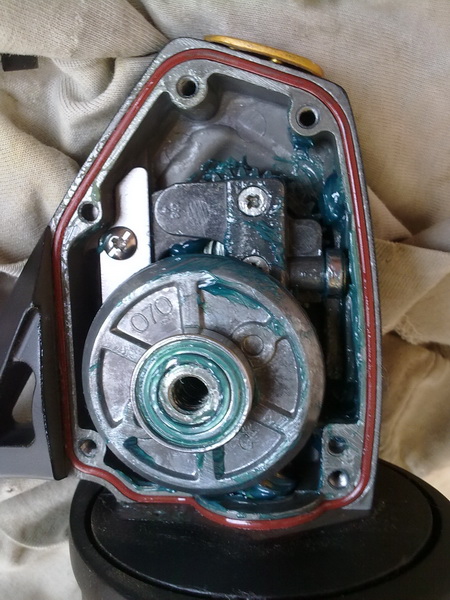

ภาพที่ 9ห้องเครื่องภายใน
ภาพที่ 10ชุดคันชัก ที่มีสกรูยึดแกนชักไว้ 2 ตัว *ในภาพถอดออกไป 1 ตัว*

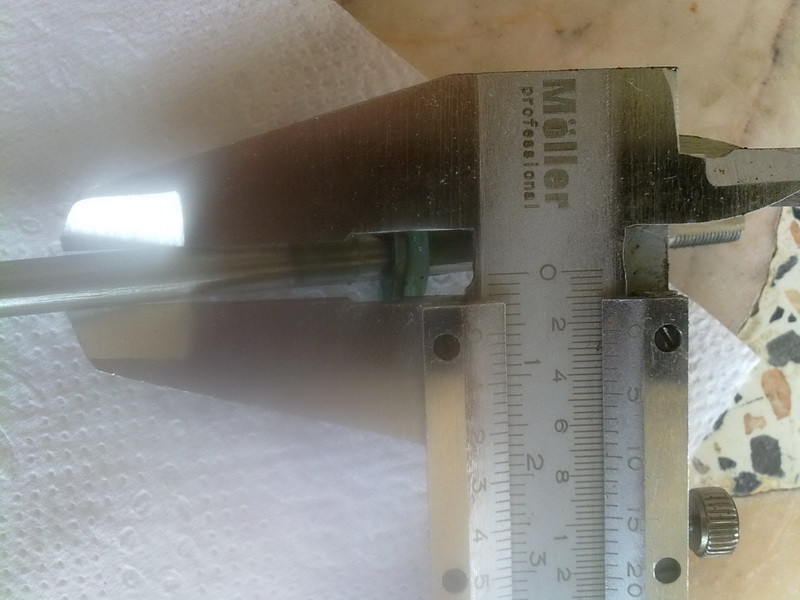

ภาพที่ 11แกนชักวัดกับ เวอเนียร์ 0.6 มม. หนาปึก

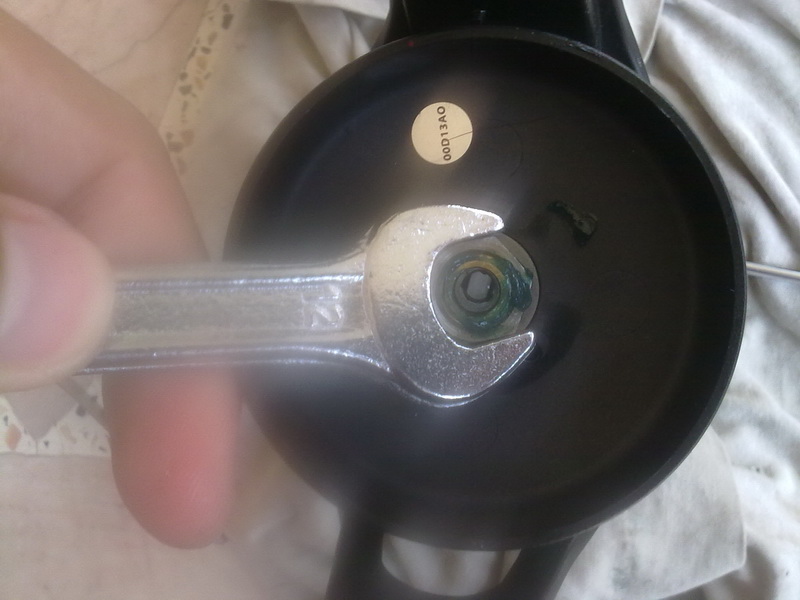

ภาพที่ 12ใช้ประแจ เบอร์ 12 คลายน็อตยึดโรเตอร์ (ภาพเบลอไปหน่อยพึ่งรู้ว่ามีคราบน้ำมันติดที่เลนส์)

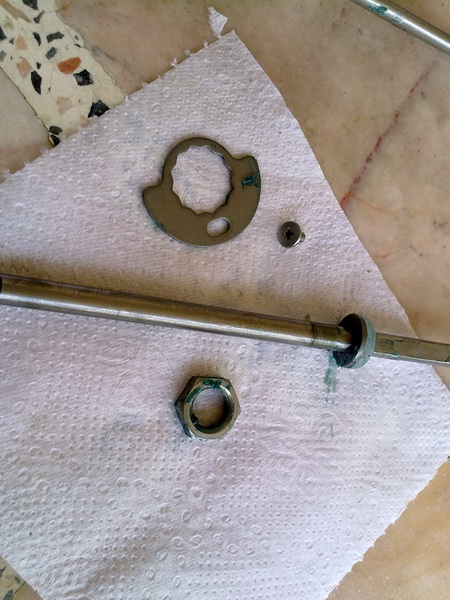

ภาพที่ 13ชุดแกนชัก น็อตยึดโรเตอร์ แคมล็อคกันคลาย

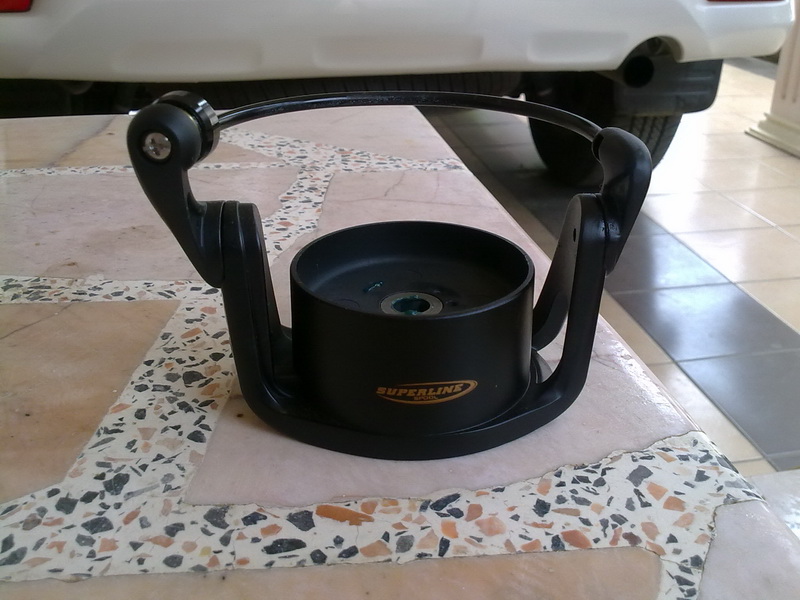

ภาพที่ 14โรเตอร์
ภาพที่ 15หงายดูใต้ล่าง งานเก็บออกมาดี
