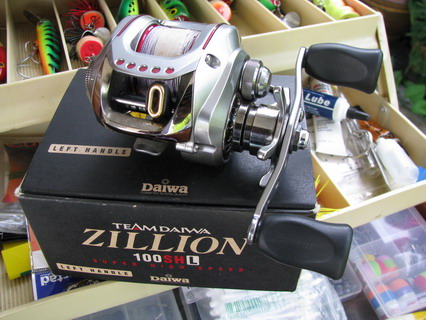

ภาพที่ 1โฉมหน้า zillion หมุนซ้าย

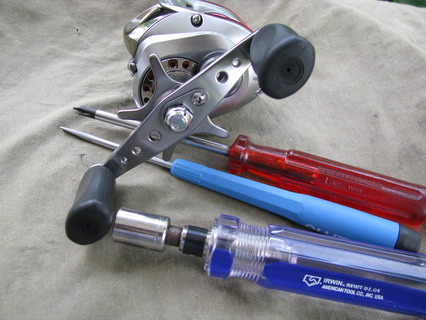

ภาพที่ 2เตรืยมถอดแขนหมุน

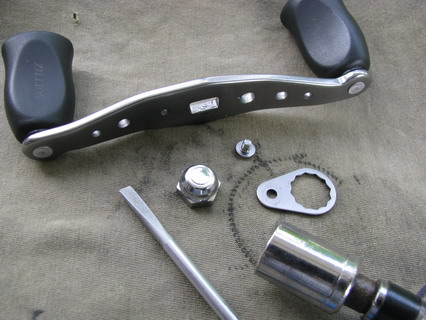

ภาพที่ 3ถอดแขนหมุน

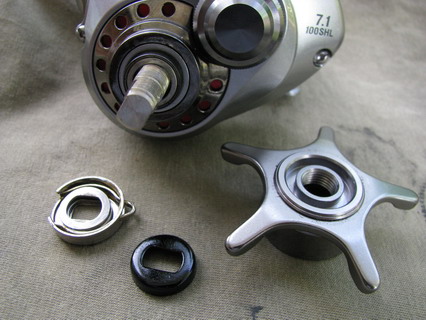

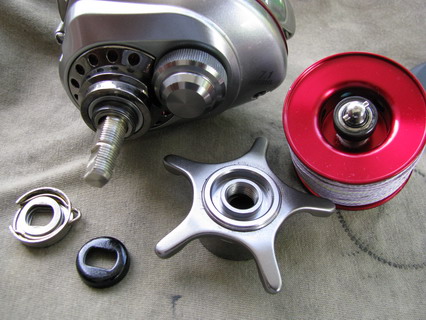

ภาพที่ 4star drag และแกน stainless

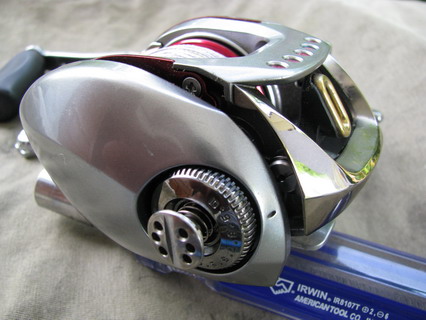

ภาพที่ 5ถอดฝาข้าง โดยคลายน๊อตตรงกลางปุ่มปรับหน่วงและบิดฝาลง

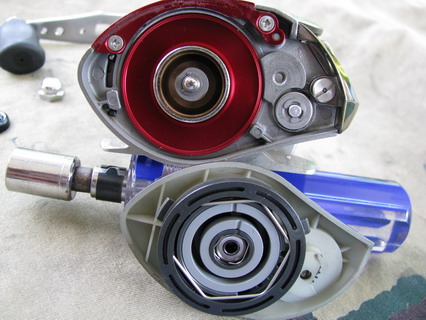

ภาพที่ 6ดึงฝาข้างออกจะเห็นชุดปรับหน่วงแม่เหล็ก และลูกปืนCRBB
ภาพที่ 7ถอดกงล้อปรับเบรกโดยหมุนออก

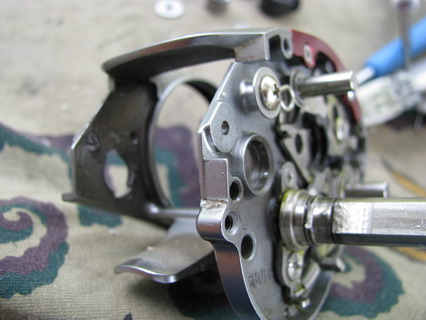

ภาพที่ 8ลูกปืน CRBB ที่แกนสปูลอีกด้าน
ภาพที่ 9เปิดฝาห้องเครื่องโดยคลายสกรูออก 3 ตัว

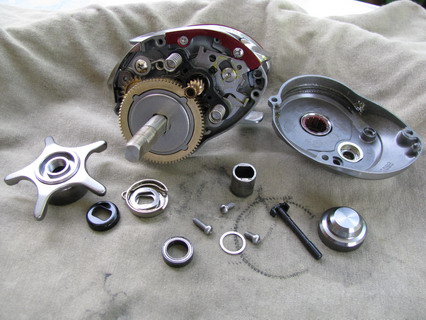

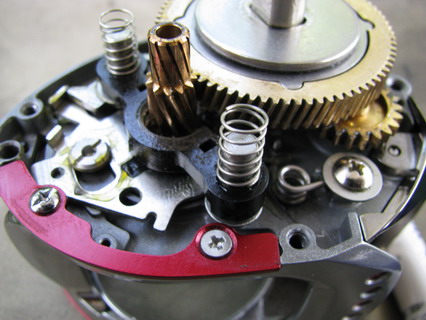

ภาพที่ 10ภายในห้องเครื่องจะเห็นเฟือง ทองเหลืองรวมทั้งเฟืองแกนตัวเกลื่ยสาย

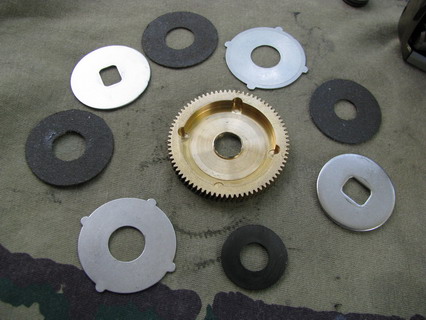

ภาพที่ 11ชุดเบรก ผ้าเบรก3แผ่น (ไม่รู้ว่าแผ่นเบรกทำมาจากวัสดุอะไรแต่มันสากคล้ายกระดาษทรายละเอียด)
แผ่นล่างเป็นแผ่นรองเฟืองครับ

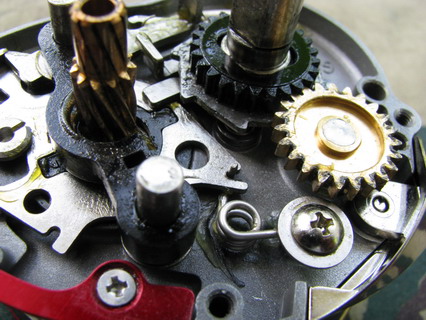

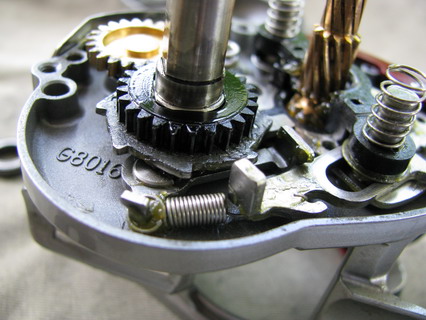

ภาพที่ 12เฟืองขับตัวเกลื่ยสายและชุดปลดล๊อคฟรีสปูล

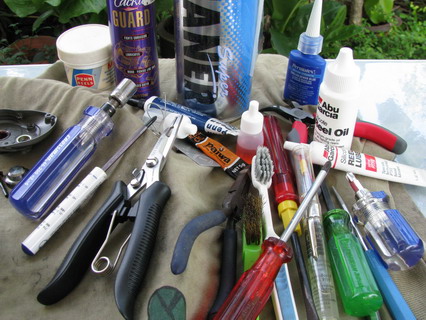

ภาพที่ 13อุปกรณ์รื้อถอนและประกอบ

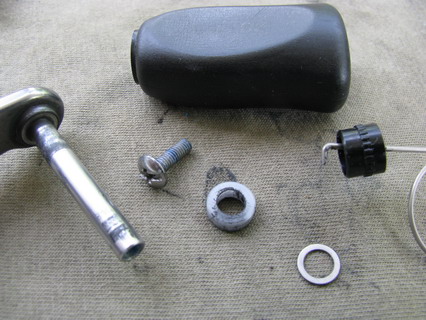

ภาพที่ 14ปุ่มมือหมุนข้างในเป็นบุชครับไม่แน่ใจว่าทำจากซุปเปอร์ลีนหรือป่าว
ภาพที่ 15ชุดเฟืองขับตัวเกลื่ยสาย(เฟืองสีดำไม่ทราบว่าทำมาจากวัสดุอะไรแต่แข็งและลื่น)

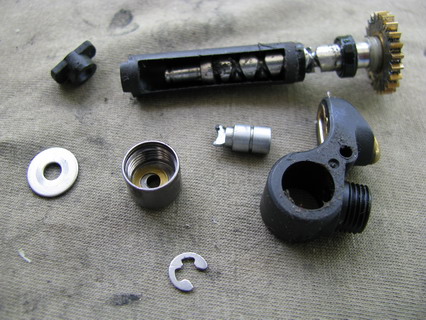

ภาพที่ 16ชุดเกลื่ยสาย เฟืองเกลื่ยสายทั้งสองด้านก็เป็นบูชครับไม่ใช่ Ball Bearing
ภาพที่ 17สุดท้ายก็ขอบคุณน้าจืดที่ให้ยืมรอกมารื้อโดนมีข้อแม้ว่าจะต้องล้างรอกให้ฟรี
เอาไว้เมื่อไหร่เจ้าของ Daiwa Steez ยอมไว้ใจให้ยืมจะเอามาผ่าให้ดูครับ
งวดหน้า TD - Z 103H
