แนวคิดในการสร้าง  “อยากใช้ของที่ตัวเองออกแบบและผลิตเองครับ
เนื่องจากตัวผมเองมีอาชีพ Design สิ่งของที่คนทั่วๆไปอย่างเราๆ
ไม่ต้องการจะใช้กัน มันคือเครื่องมือและชิ้นส่วนทางการแพทย์ครับ
มีแต่ผู้ป่วยเท่านั้นที่ต้องการใช้ครับ”

ทำเพื่อมาใส่เจ้า Banax LX 110 ครับ

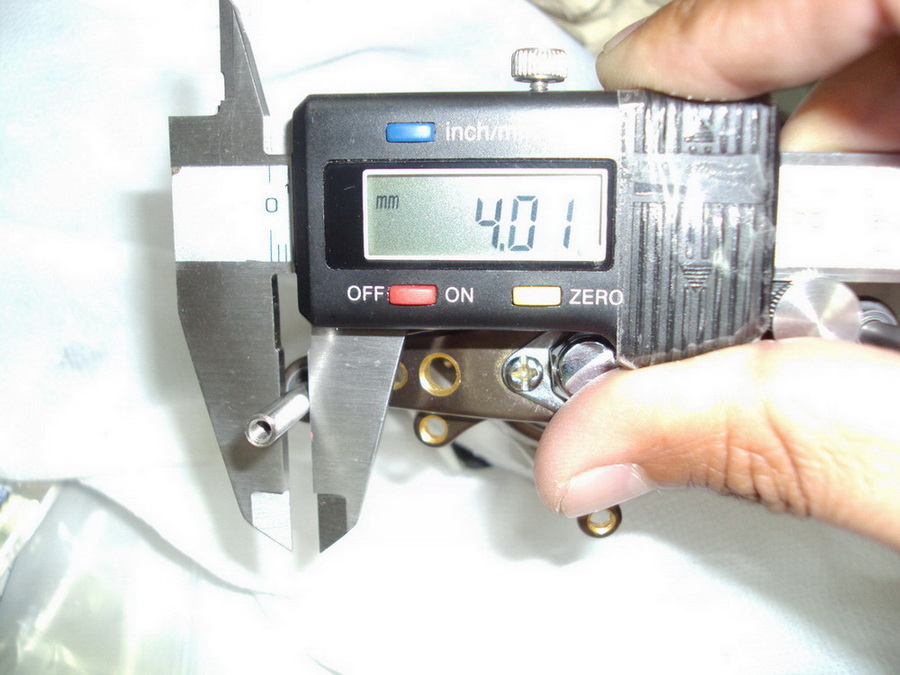

1. ถอด Knob เดิมออกเพื่อวัดขนาดความยาวและ Dia. ของ Post

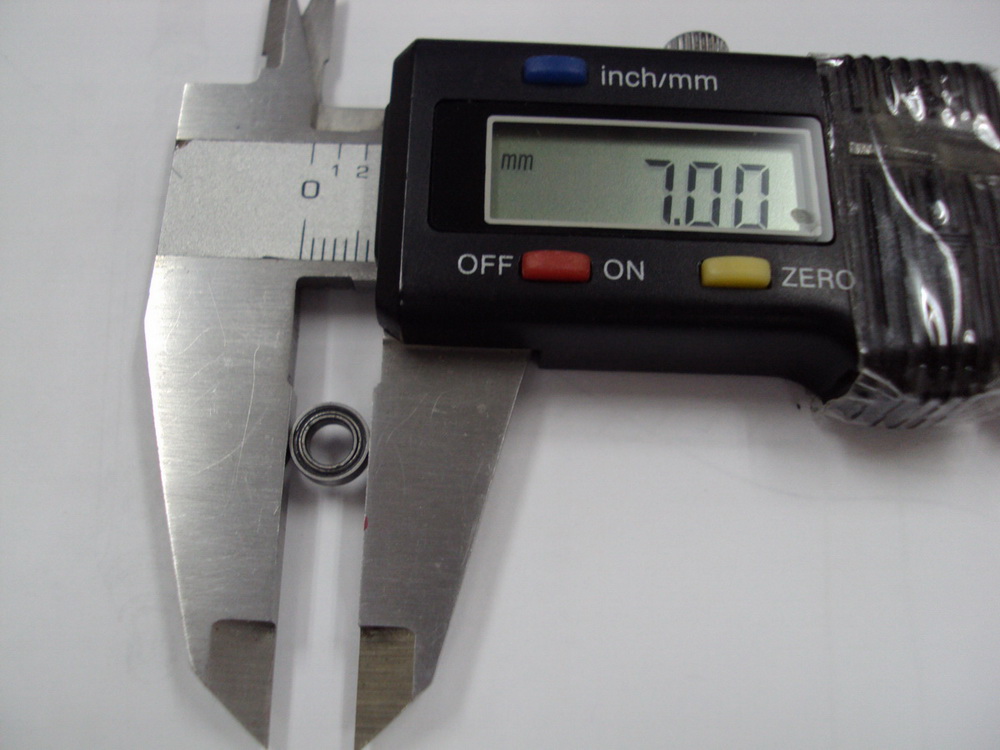

วัดขนาด Dia. และความหนาของ Bearing ครับ

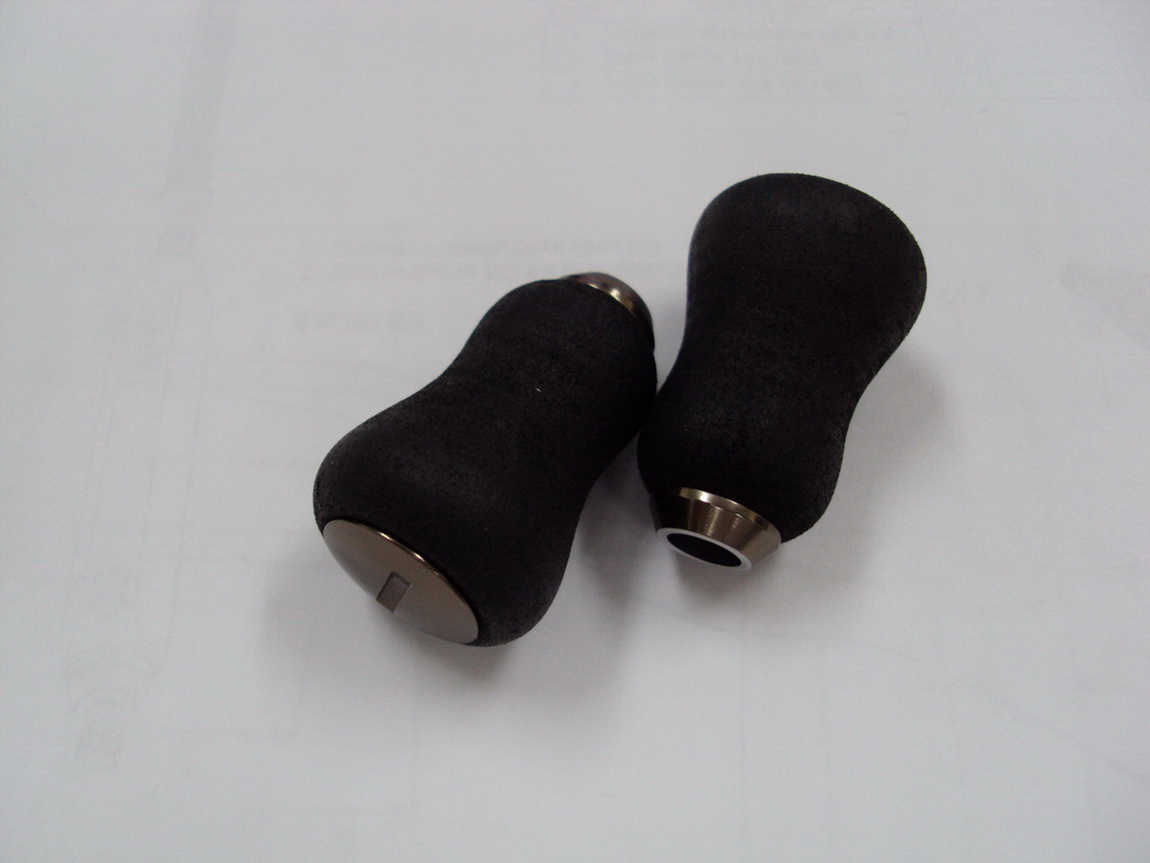

Knob เดิมยังดูสวยแบบหรูหราครับ

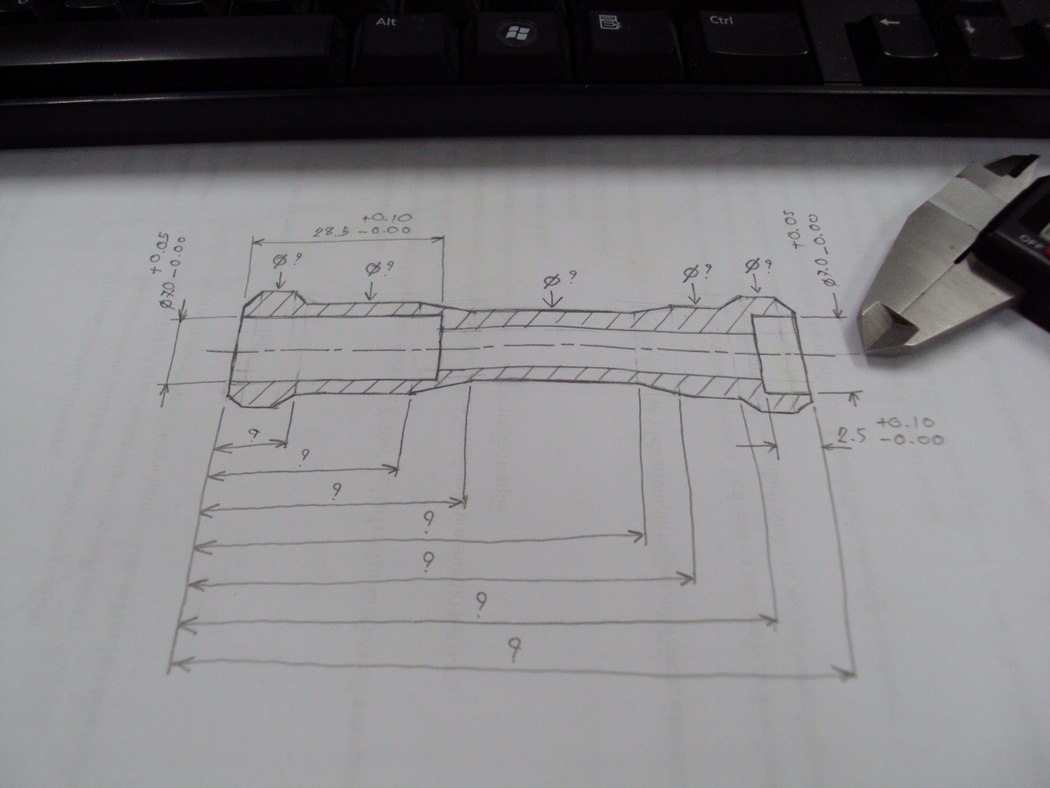

2. แบบ Sketch ถูกเขียนขึ้นก่อนครับเรื่องขนาดกำหนดคร่าวๆ

3. ขึ้นรูป Model 3D โดยใช้โปรแกรม Autodesk Inventor 2011 ให้เห็นรูปร่างและขนาดเพื่อตัดสินใจเลือกหรือจะแก้ไขครับ

ลอง Render ให้ดูเป็นภาพเหมือนจริง

4. เมื่อตัดสินใจเลือกรูปร่างหน้าตาของ Knob แล้วต่อไปเป็นการลง drawing ครับ เพื่อใช้สำหรับขึ้นเครื่อง CNC ในการกลึงชิ้นงาน

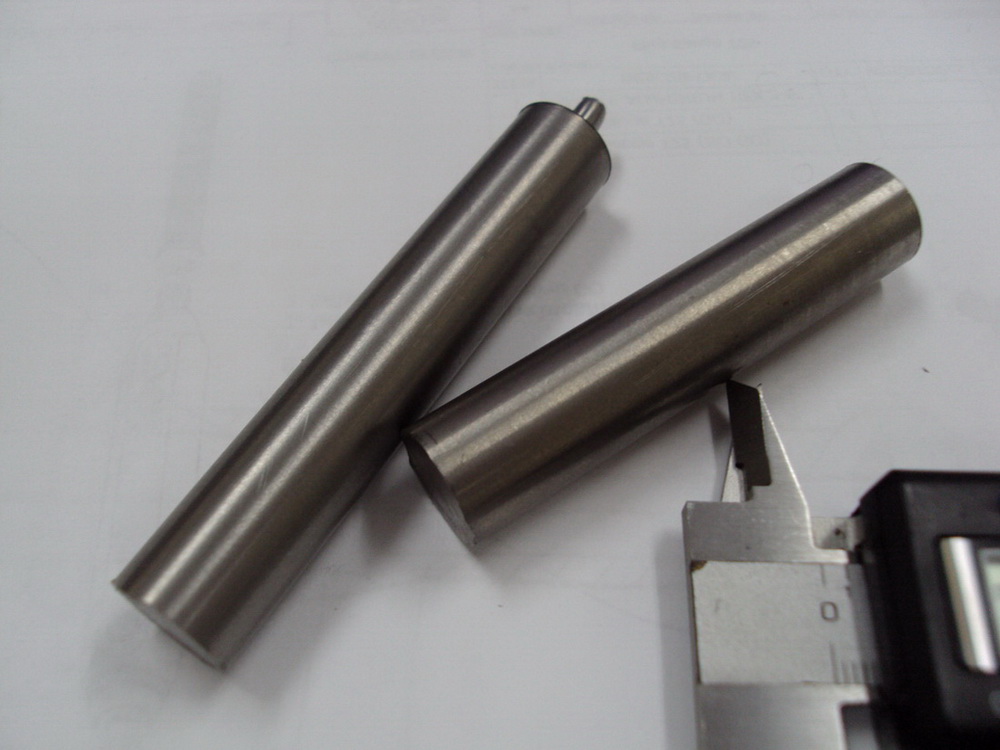

5. เลือก Material ตอนแรกตั้งใจจะใช้ Aluminum 7075 แต่กรรมดันหาไม่ได้ ก็เลยตัดสินใจใช้ Titanium (ASTM F136) ที่เหลือเศษจากการทำชิ้นส่วนทางการแพทย์ในบริษัทนี่ละครับ ตามท้องตลาดบ้านเราไม่มีขายต้องสั่งจากต่างประเทศเท่านั้น ราคาแพงโคตร มาดูข้อดีของ Titanium กันครับ
5.1 แข็งมากๆ ดีกว่า Stainless, Aluminum
5.2 เบาสุดขีด
5.3 เหนียวเป็นเลิศ
5.4 ทนการกัดกร่อนดีกว่า Stainless (ฝังในร่างกายคนได้ครับ)
5.5 เอาเป็นว่า Titanium มันเป็นวัสดุที่ดีที่สุด ส่วนมากจะใช้ในอุตสาหกรรมยานอวกาศ อุตสาหกรรมการแพทย์ และชิ้นส่วนยานยนต์ของรถแข่งเป็นหลักครับ

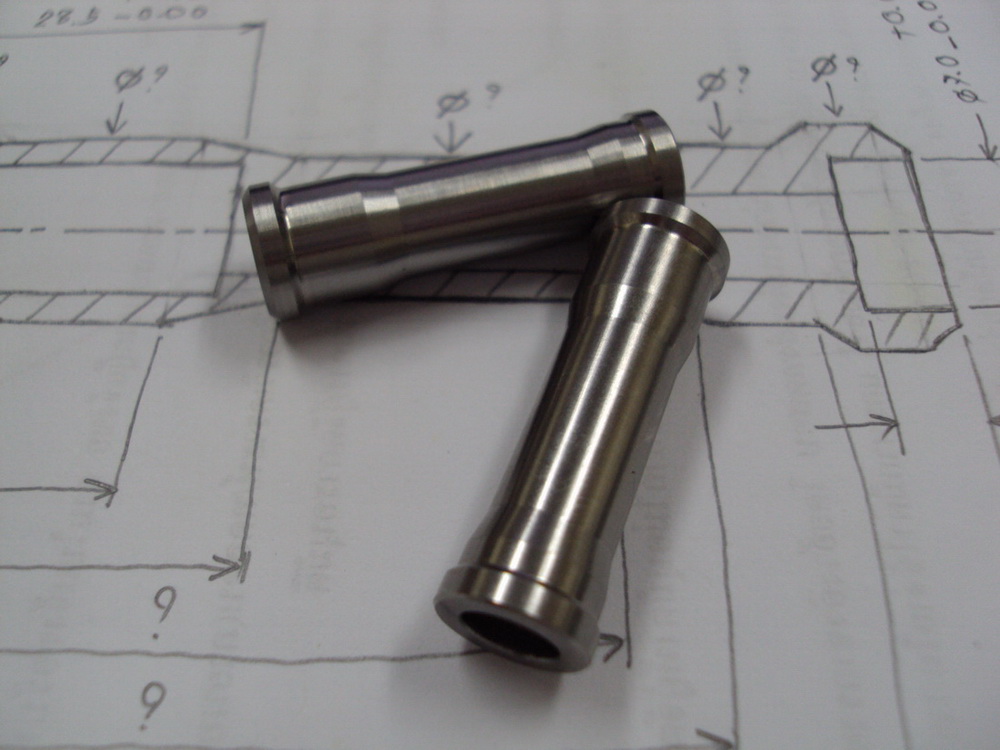

6. หน้าตาชิ้นงาน Titanium Knob ที่ผ่านการ Machine ด้วยการกลึงจากเครื่อง CNC ครับ ผิวงานค่อนข้างดี แล้วทำการตรวจวัดขนาดชิ้นงานจริง

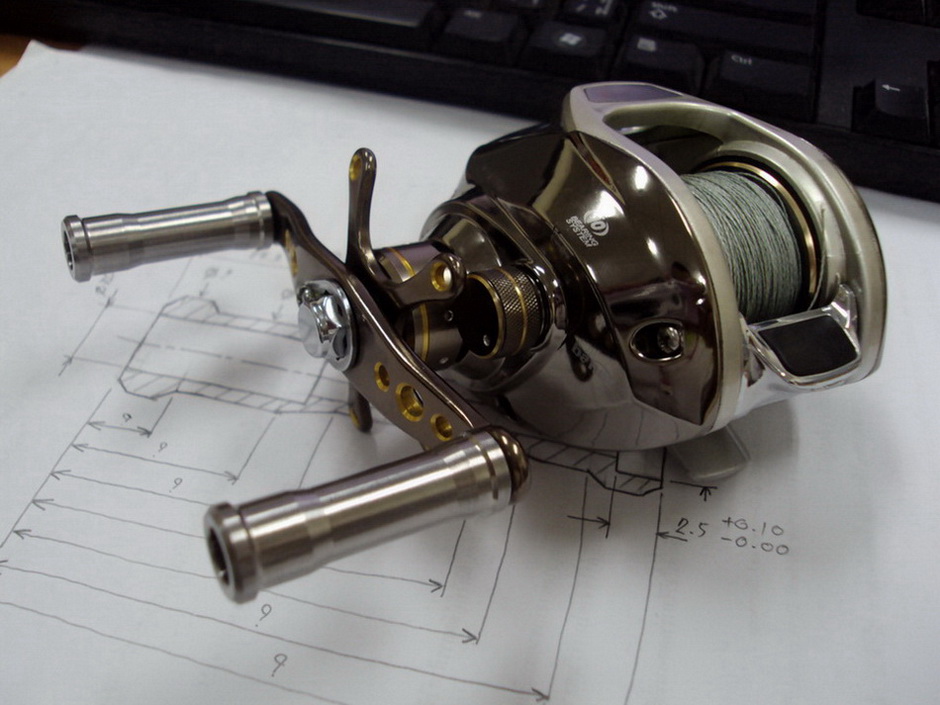

7. ตอนแรก Plan ไว้ว่าจะทำ Anodizing สี Magenta หรือสีชมพูออกม่วงๆ ครับแต่พอลองประกอบเข้ากับตัวรอกดูแล้วสี Titanium ที่เกิดจากการ Machine ดูสวยแบบเรียบๆ สปอร์ต ๆ เข้ากับรอกดีครับ แต่ถ้าเป็นสีชมพูออกม่วงๆ คงจะดูแป๋นแน่ๆ เลย ไม่ต้องมีการเก็บผิวเพราะ Titanium ไม่เกิดการกัดกร่อนเป็นสนิม หรือเป็นรอยขีดข่วนง่ายๆ
