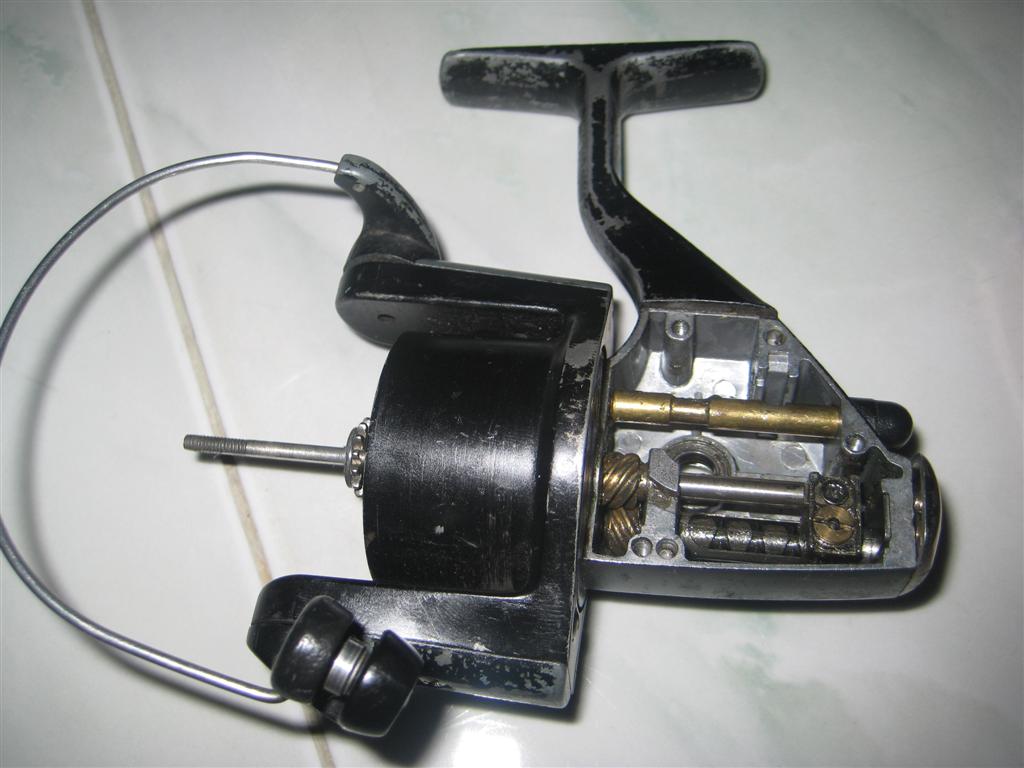

ภาพที่ 1สภาพครบ สีถลอก แต่ใช้งานได้ทุกส่วน จะมีก็แต่เฟืองไม่มีอย่างเดียว

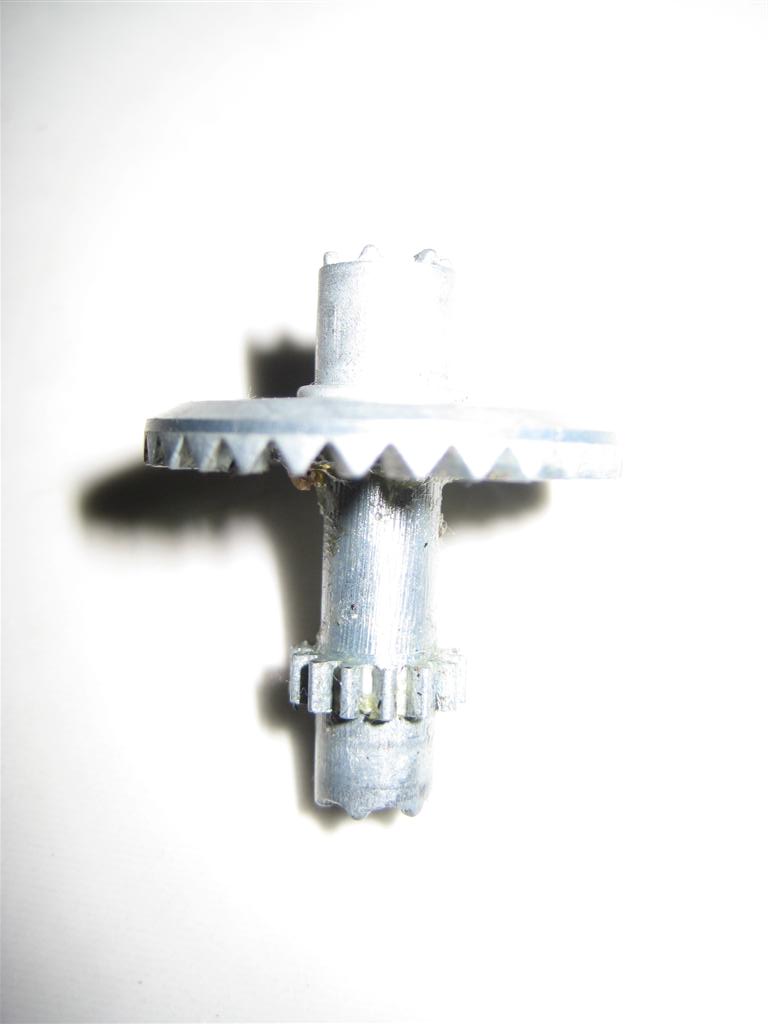

ภาพที่ 2ภาพโอเวอร์ไปนิส นึงเนื่องจากใช้แฟรท ในการถ่าย ไปจับเอาของอะไรมาไมรู้แต่ขนาดเฟืองน่าจะพอๆกัน แต่เป็นรุ่นเฟือง Slide เลยมีเฟืองตัวล่างติดมาด้วย
ภาพที่ 3รูในมานแค่ 7มิล กลึงออกซะ เพราะของเก่า 9มิล

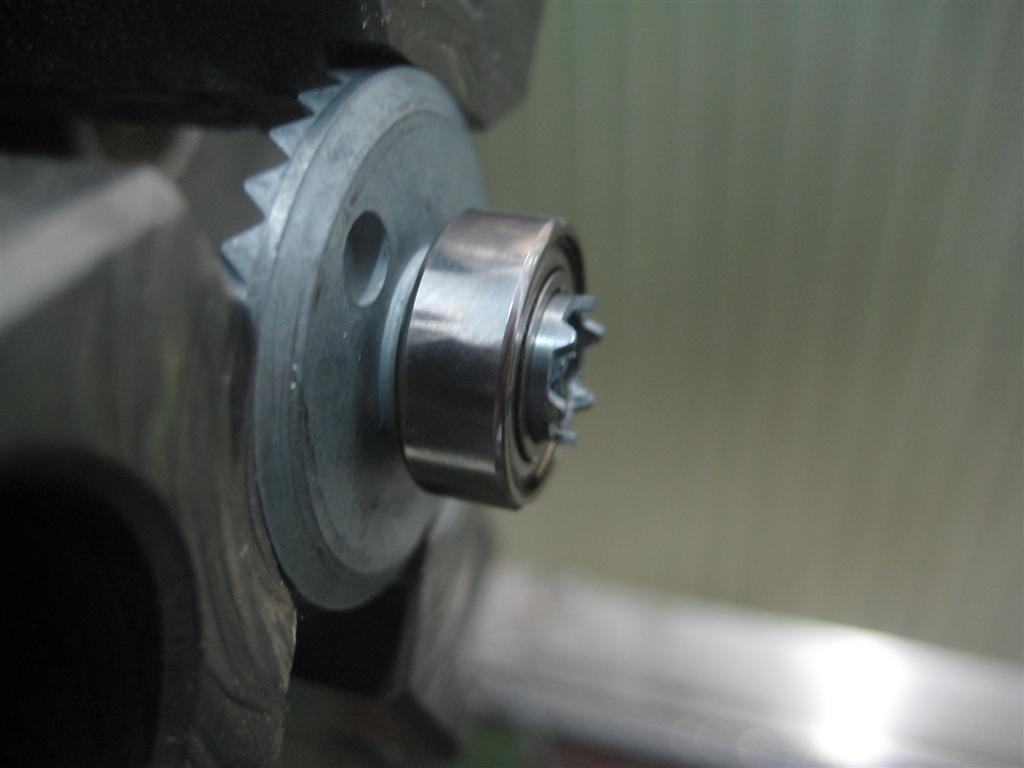

ภาพที่ 4ลองใส่ลูกปืน หรือ Ball Bearing ที่เรียกๆกันอ่ะครับ พอดีเป๊ะ อิอิ

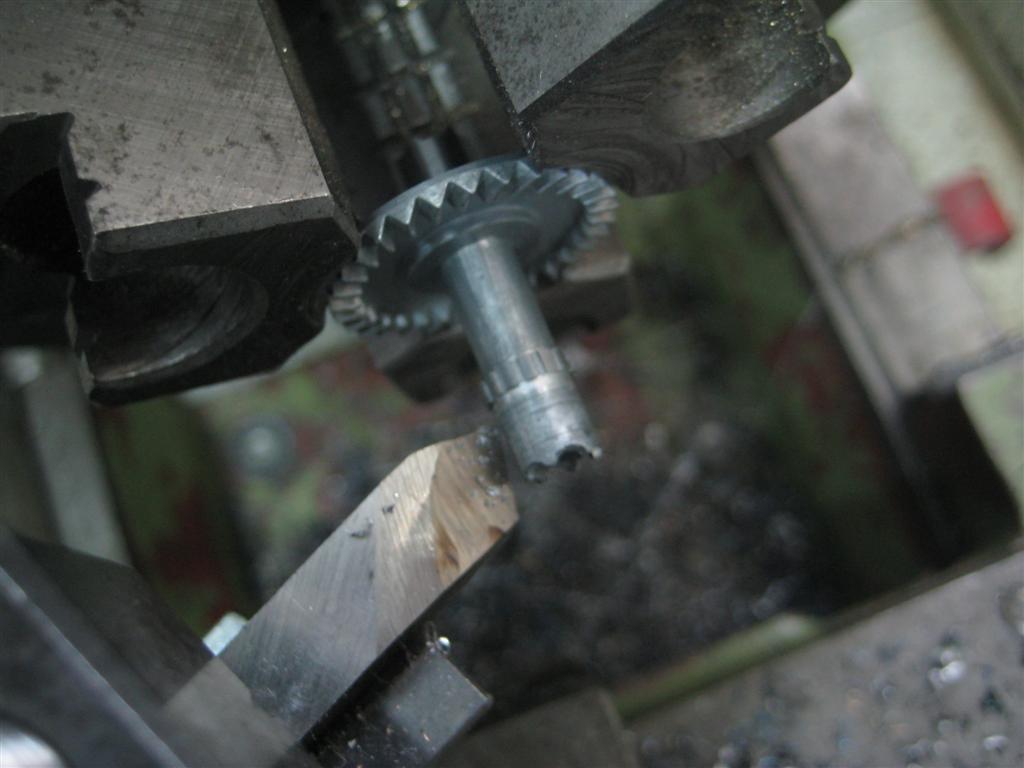

ภาพที่ 5ด้านนี้ 7 มิลพอดีไม่ต้องทำอะไร แต่เอาความสูงเฟืองออก เพื่อไม่ให้ไปโดนอุปกรณ์ตัวอื่น

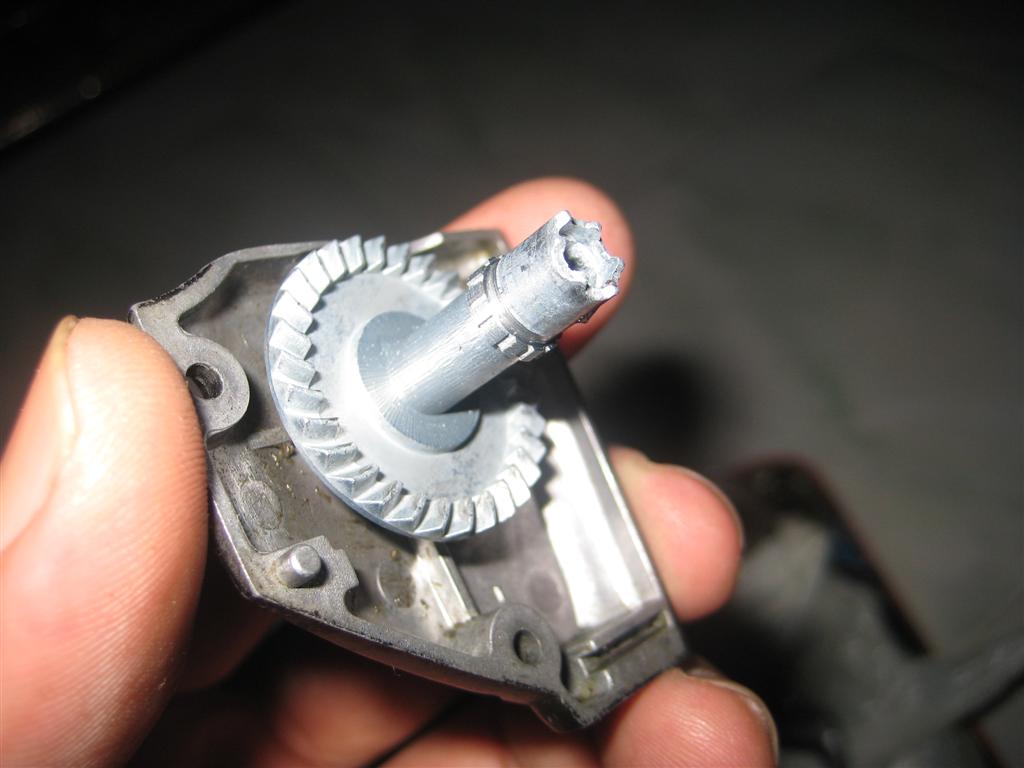

ภาพที่ 6ลองแล้วก็ OK

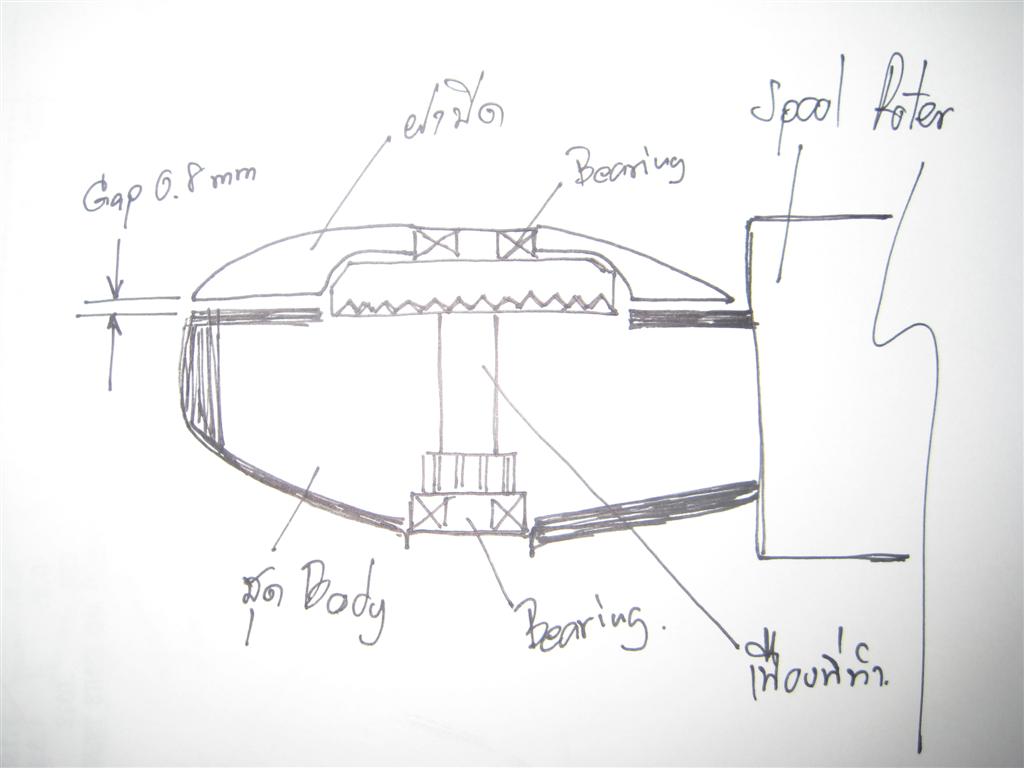

ภาพที่ 7ลองประกอบเพื่อหาระยะที่แน่นอน ตามรูปเมื่อประกอบไปแล้วฝาปิดไม่สนิทประมาณ 0.8 มิล (ตรง Gap 0.8 ) ครับ

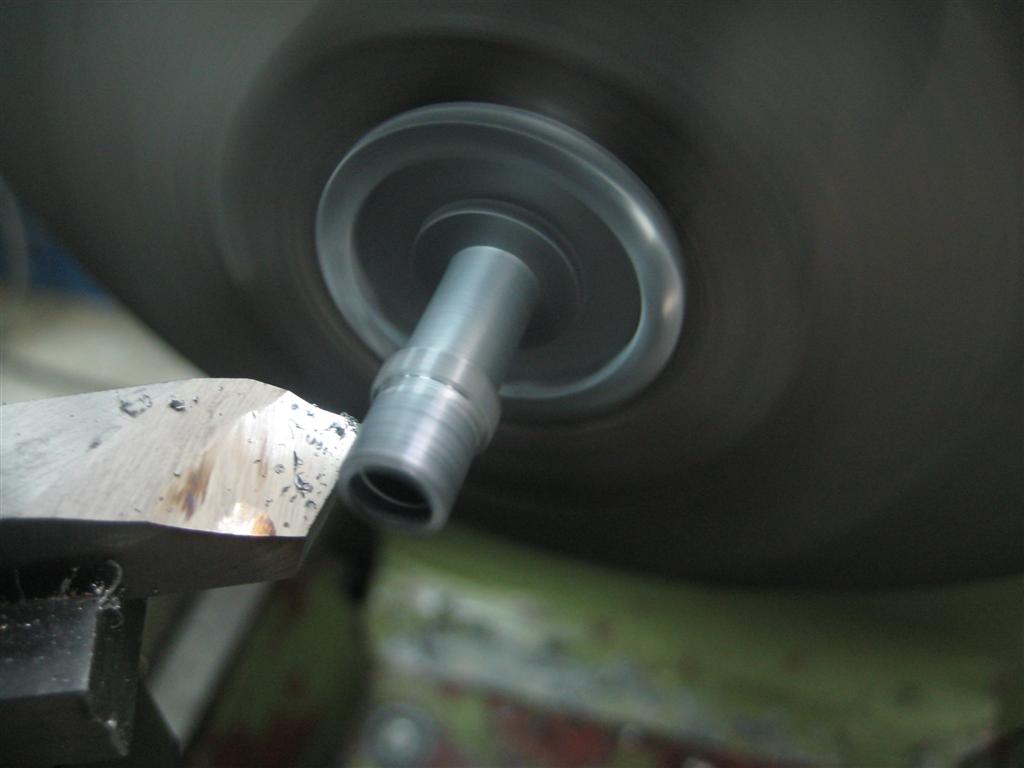

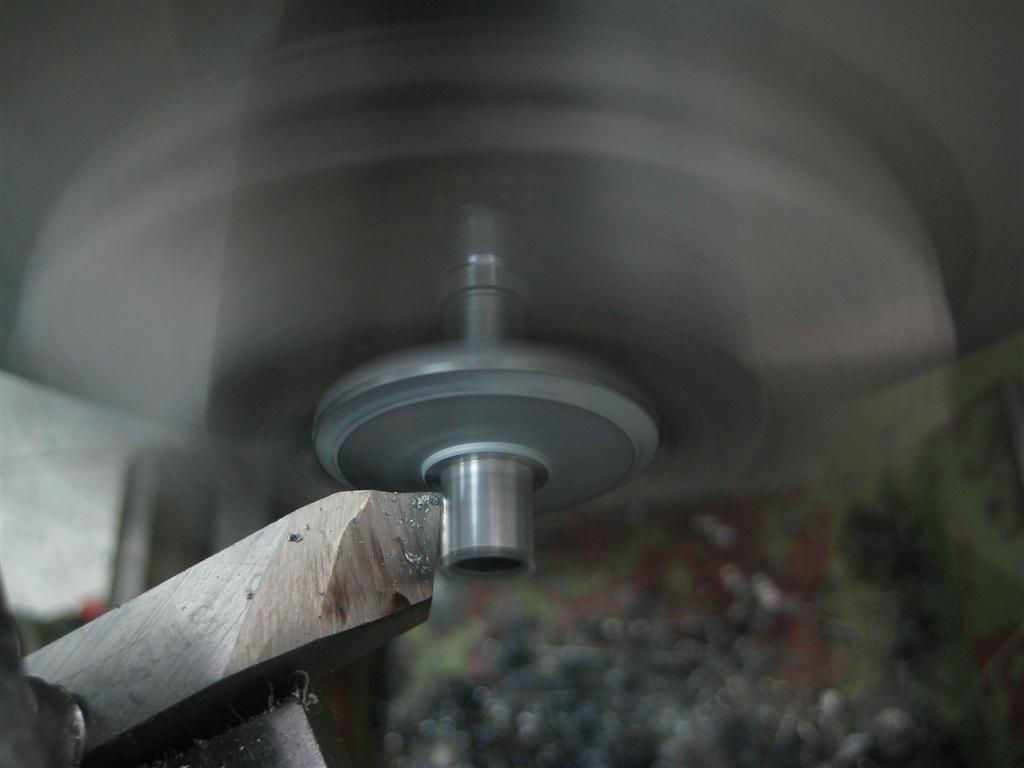

ภาพที่ 8จัดการปาดลึกเข้าไปอีก 1.0 มิลไปเลยเผื่อนิสหน่อย สาเหตุที่ต้องทำฝั่งนี้เพราะจะทำให้ฟันเฟืองขบกันได้มากขึ้นอีก ถ้าทำอีกด้านจะลอย ขบกันไม่สนิท

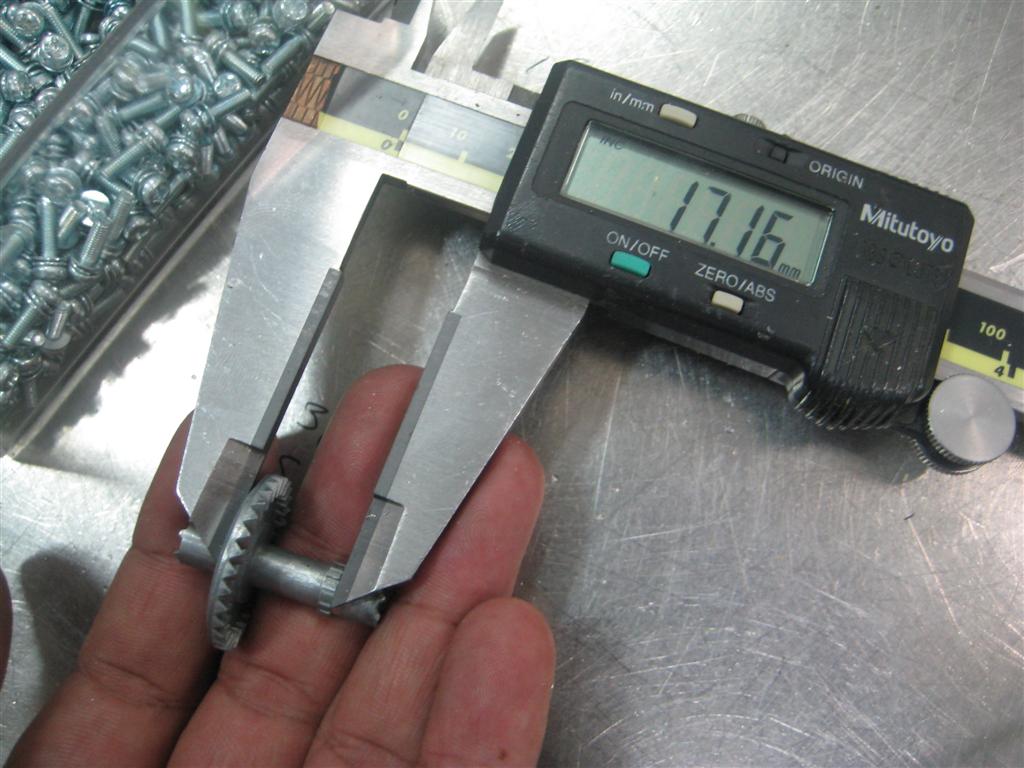

ภาพที่ 9วัดขนาดได้ค่าเท่านี้อ่ะครับ 17.16 มิล

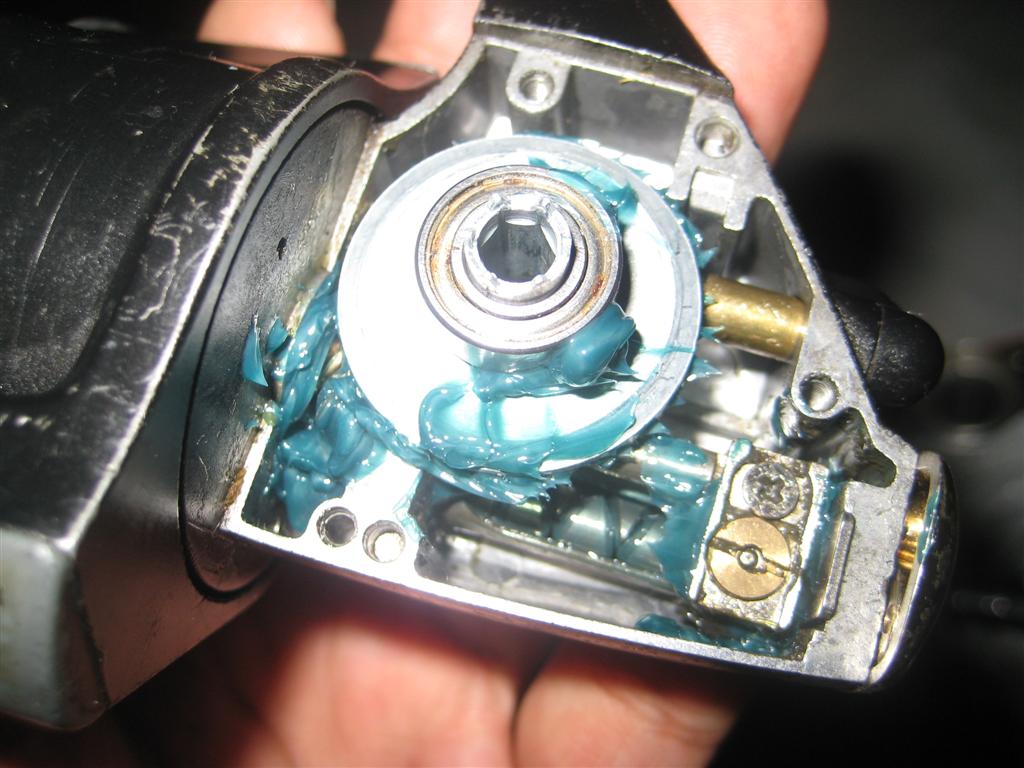

ภาพที่ 10ประกอบเลยดีกว่า จบแค่นี้อ่ะครับ สรุปแล้วหมุนได้ OK แต่ตอนนี้ชุดตีกลับแขนกว้านไม่ทำงานอิอิ ต้องหาทางแก้ก่อน
เดี๋ยว Part หน้าจะมาทำจนเสร็จแล้วจะเอาไปเทสด้วยครับ ราตรีสวัสดิ์ ครับท่านทุกท่านคร๊า.......บ
