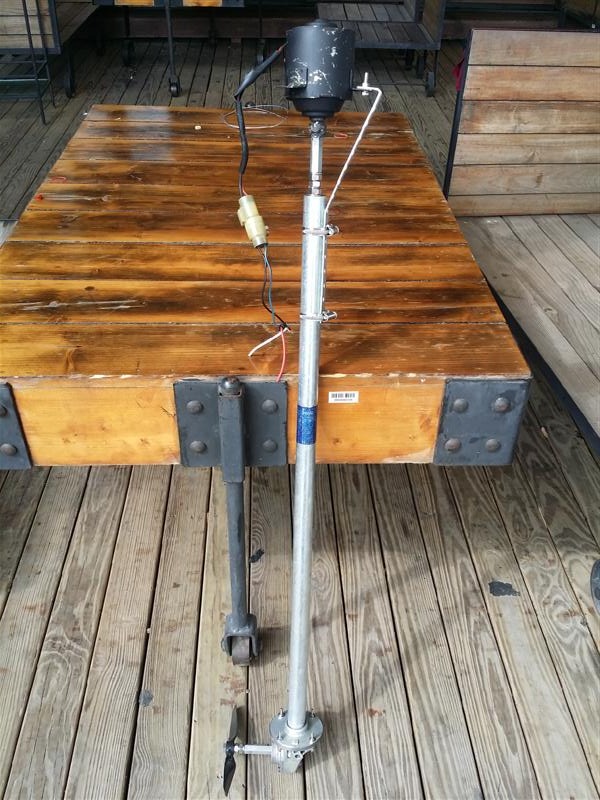

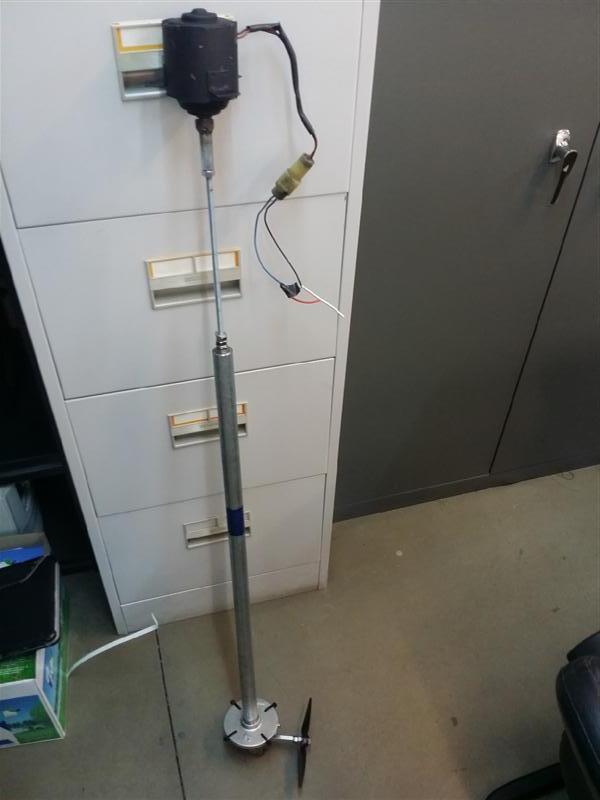

ภาพที่ 1ก่อนอื่นต้องขอออกตัวเลยว่า ผมไม่ใช่ช่าง นะครับ
ที่นำมาลงยังไม่สมบูรณ์ 100% ต้องรอแก้ไข และขอคำแนะนำจาก น้า ๆ เผื่อจะได้นำไปปรับปรุงต่อครับ
เหตุที่อยากจะทำเพราะว่า เวลาไปตกปลาในบ่อใหญ่ ๆ 50 ไร่บ้าง 70 ไร่บ้าง รถวิ่งได้ฝั่งเดียว ต้องเดินหาหมาย เอาเรื่องเลยครับ
ดีที่ในบ่อมีโฟมแผ่นใหญ่ แต่ไอ้เราก็ถ่อไม่ค่อยไหว ถ่อไปข้างหน้า พอจะดึงไม้ถ่อออก ก็ลากโฟมกลับมาด้วย เล่นเอาเหนื่อย (จริง ๆ เค้ามีวิธีครับ แต่ผมไม่รู้เอง)
ก็เลยไปหา YouTube ว่าหน้าตาเจ้ามาเตอร์ไกด์ทำเองเป็นไงบ้าง พลังขับเคลื่อนก็มีทั้งไฟฟ้า (แบตเตอรี่) แล้วก็น้ำมัน (แปลงจากเครื่องตัดหญ้า)
เราไม่ค่อยชำนาญเครื่องยนต์เท่าไหร่ เลยหันมาคบกับไฟฟ้าดีกว่า ตอนนั้นหาปั๊มน้ำแบบที่ใช้ในเรือ 12V DC. ก็ปั๊มแช่นั่นแหละครับ ยึด ๆ ต่อ ๆ จุ่ม ๆ เออ โฟมมันก็ไปแฮะ
เข้าเรื่องเลยแล้วกันกับ จุดประสงค์หลัก ผมมองหาอุปกรณ์ที่มีขายตามท้องตลาด หาได้ง่าย ๆ แบบว่าไม่ต้องไปง้อช่างมาก (เรื่องจริงเลย แต่ก็ต้องง้อเพราะบางอย่างไม่สามารถ)

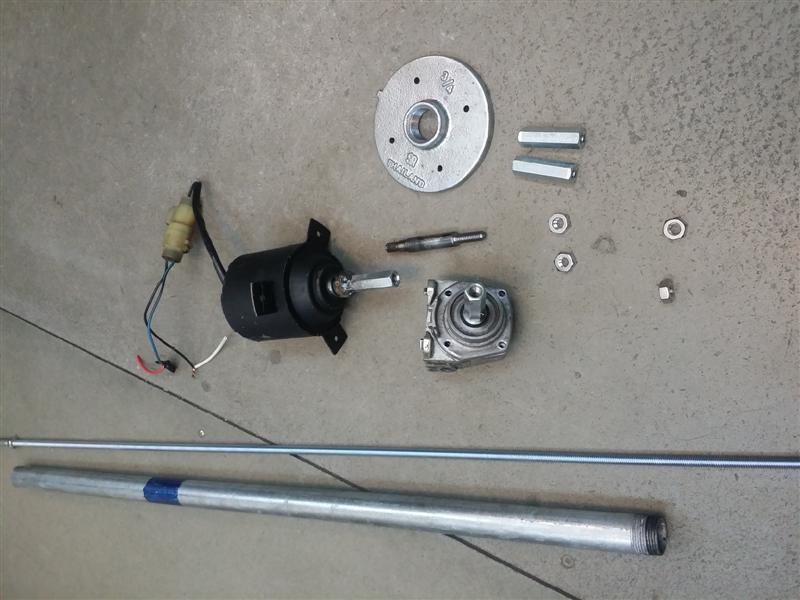

ภาพที่ 2อุปกรณ์หลัก ๆ ที่ผมใช้มีตามภาพประกอบคร่าว ๆ ครับ
1. มอเตอร์ ได้มาจาก มอเตอร์พัดลมหม้อน้ำรถยนต์ (ขอเค้า)
2. หัวจากชุดลูกหมู (เรียกถูกหรือป่าวไม่รู้) ขอเค้าเหมือกัน
3.อุปกรณ์อื่น ๆ ตามภาพเลยครับ เดี๋ยวเรียกผิด อายน้า ๆ

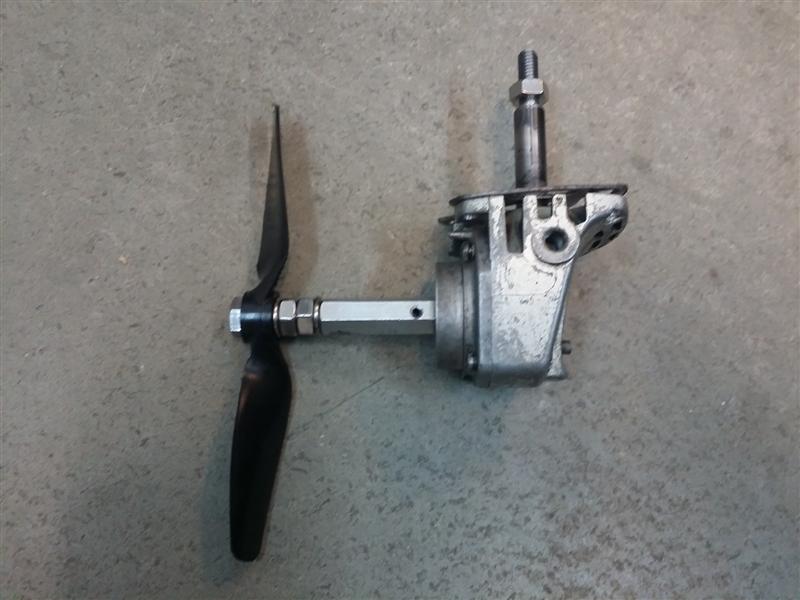

ภาพที่ 3ชุดนี้ถอด แกะ ล้างทำความสะอาด ตรวจเช็คชุดเฟือง ลูกปืน ยังทำงานดีอยู่
ส่วนทุ่นสว่าน ผมขอความช่วยเหลือจากช่าง ช่วยผ่าทุนออก เอาแกนไว้อย่างเดียว แล้วนำไปทำเกลียว (เริ่มใช้บริการช่างกลึงแล้ว) ครับ
ใบพัด ผมเอามาจากใบเครื่องบินบังคับ ตัดเหลือ 7 นิ้ว

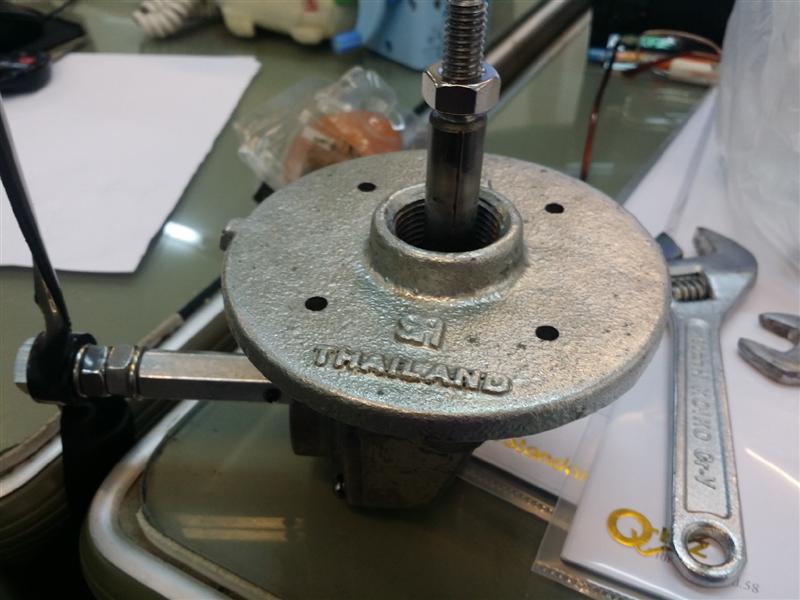

ภาพที่ 4อันนี้แผ่นเพลส ซื้อครับ เจาะรูให้ตรงกับห้องเฟือง เพื่อต่อแกน

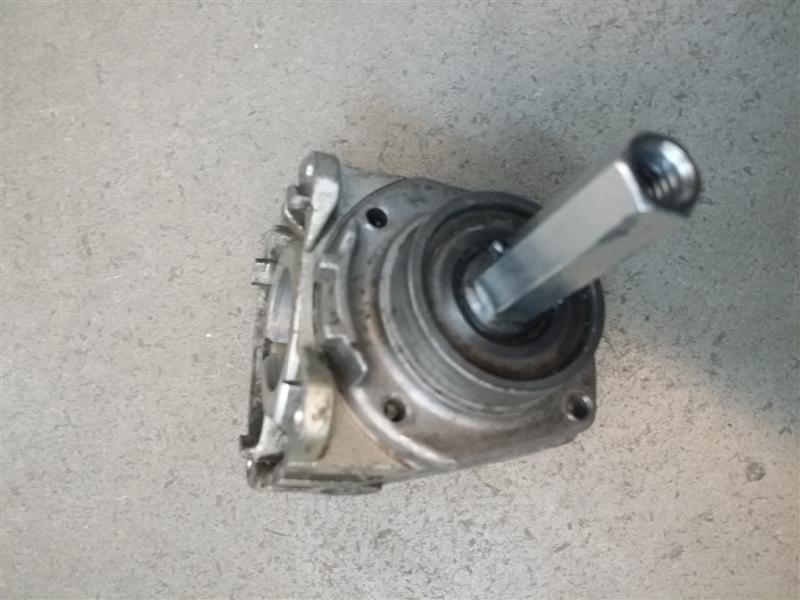

ภาพที่ 5จุดนี้ตรงที่ใส่ใบตัด เอาน๊อตตัวยาว ไปทำเกลียวครับ (ส่งงานช่างกลึงอีกแล้ว)

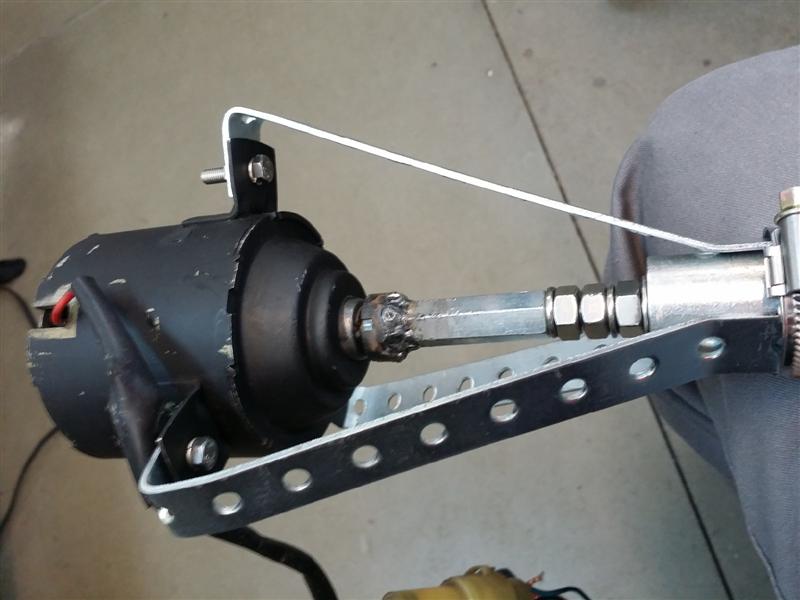

ภาพที่ 6สังเกต ตรงแกนมาเตอร์ ก็ใช้น๊อตต่อเกลียวมาเชื่อมกับตัวยึิดแกนครับ

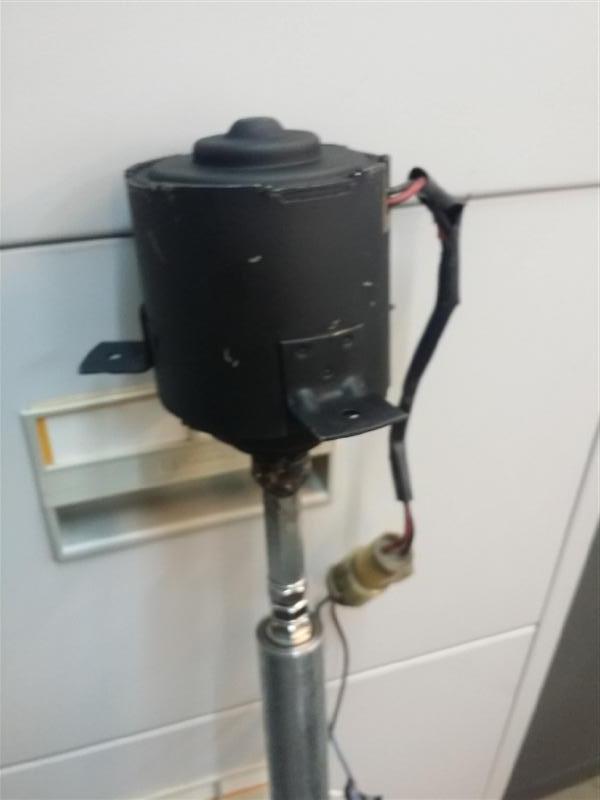

เป็นชุดต่อด้านบนครับ

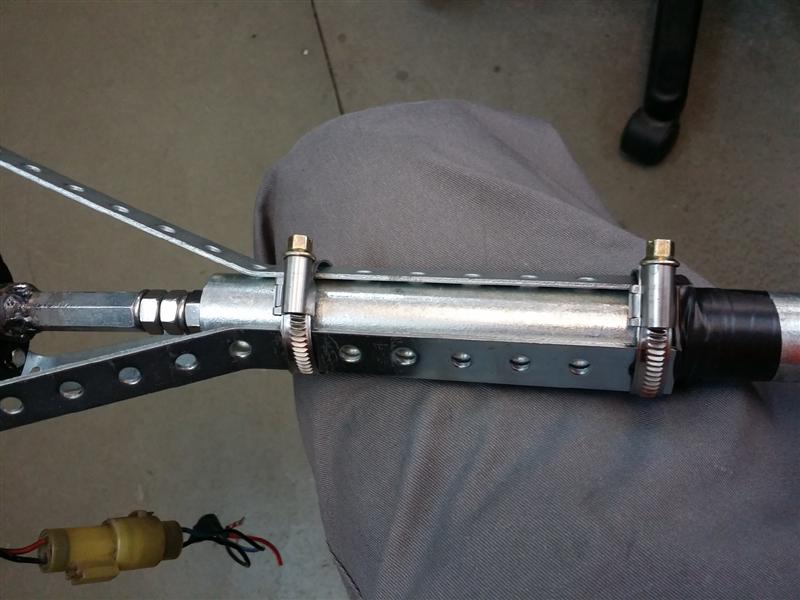

ภาพที่ 7รูปนี้ให้ดูตรงที่น๊อตตัวยาวโผล่ (สตัส เรียกถูกหรือป่าวไม่รู้อ่ะ) ปลายท่อด้านบน ผมให้ช่างกลึง ปาดแล้วใส่ลูกปืน 1 ตลับ (ซื้อเพิ่ม)
ภาพที่ 8รูปนี้ทำการตัดน๊อตให้พอดีแล้ว

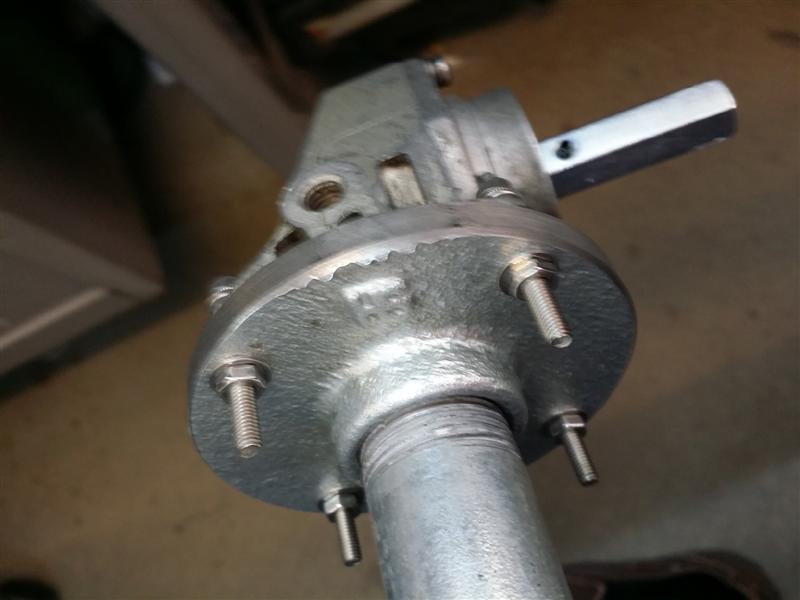

ภาพที่ 9ชุดต่อด้านล่าง หน้าตาประมาณนี้

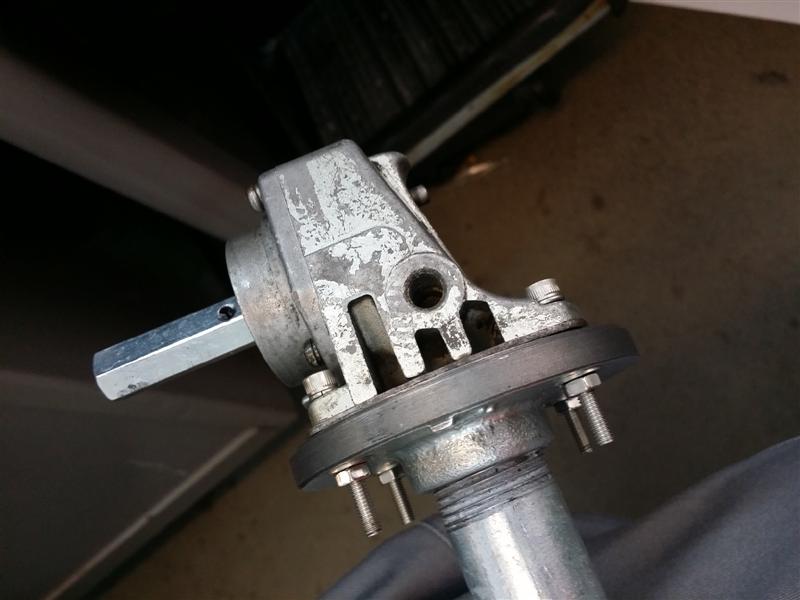

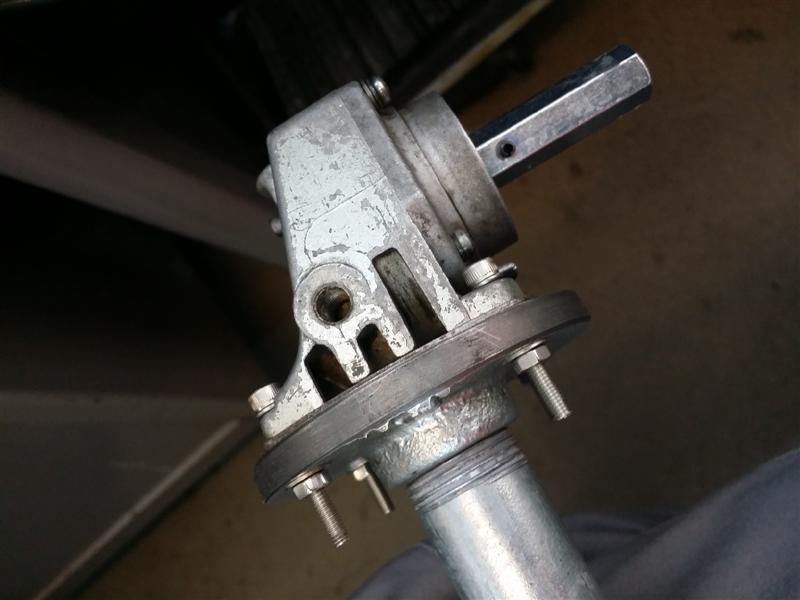

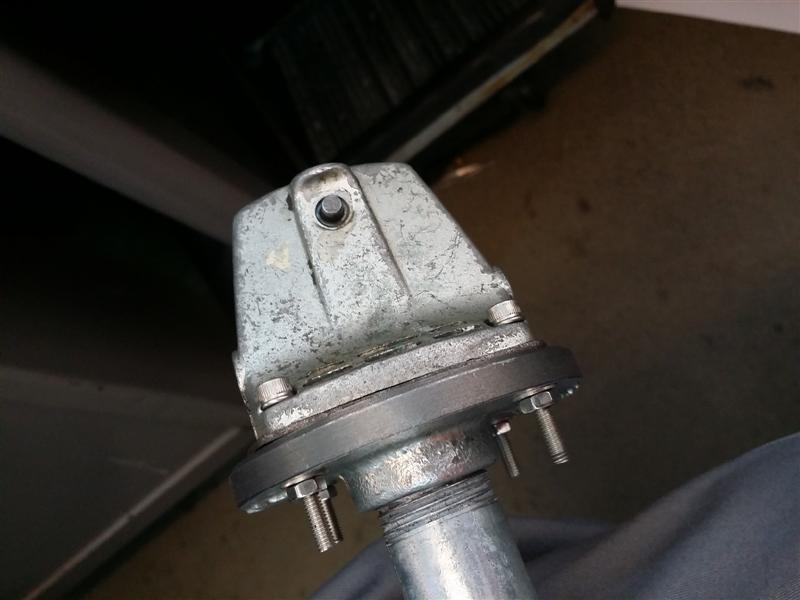

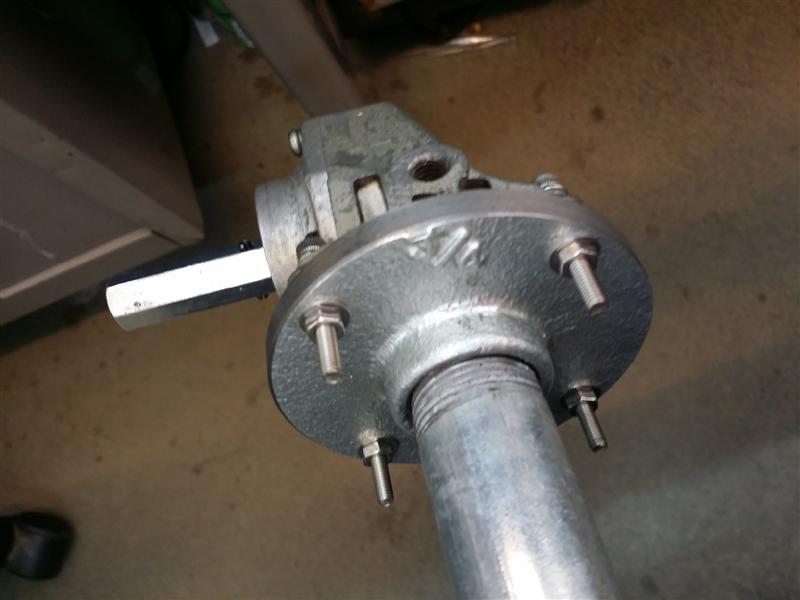

ภาพที่ 10ชุดล่าง ถ่ายให้ครบรอบเลย

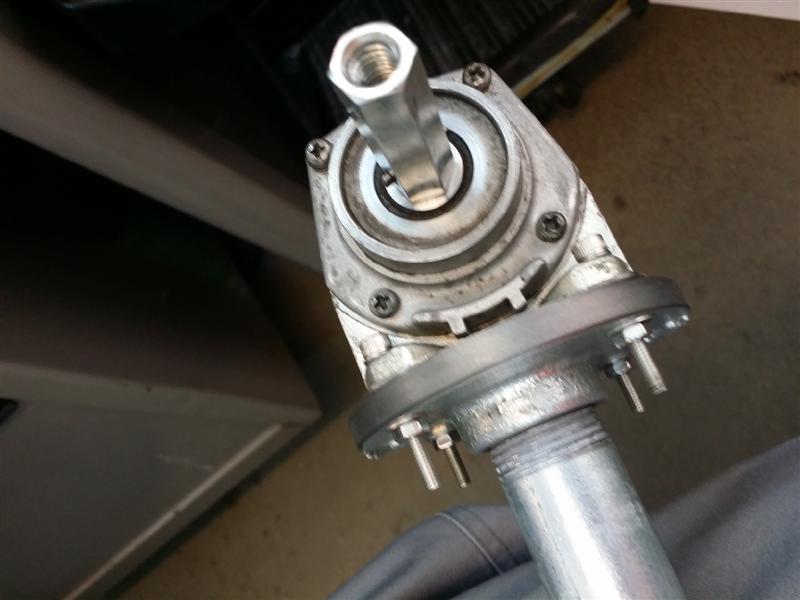

ภาพที่ 11ชุดล่าง ถ่ายให้ครบรอบเลย
ภาพที่ 12ชุดล่าง ถ่ายให้ครบรอบเลย
ภาพที่ 13ชุดล่าง ถ่ายให้ครบรอบเลย
ภาพที่ 14ชุดล่าง ถ่ายให้ครบรอบเลย
ภาพที่ 15ชุดล่าง ถ่ายให้ครบรอบเลย
ภาพที่ 16ชุดตกม้าตายครับ
ภาพที่ 17ปราบเซียนจริง ๆ
มันเป็นอะไรที่กว่าจะหาสาเหตุได้ ยึดเมื่อไหร่ มอเตอร์ฝืดทันที ถอด ใส่ ถอด ใส่ ครึ่งวันครับ กว่าจะหาวิธีแก้ได้

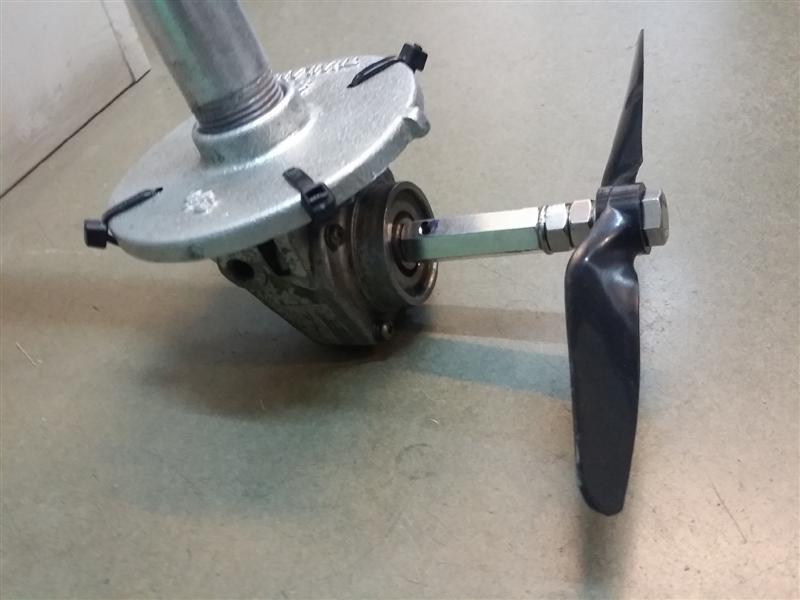

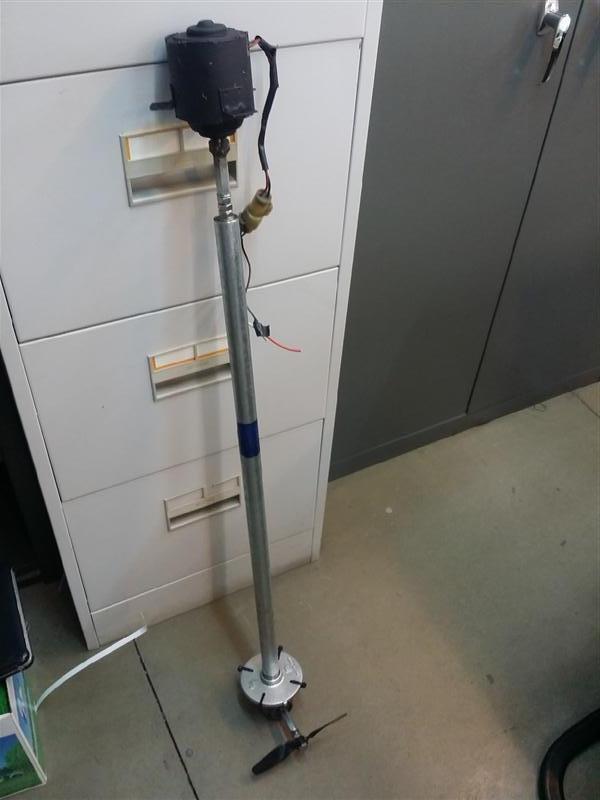

ภาพที่ 18พอเสร็จเรียบร้อย ก็หน้าตาแบบนี้ครับ สังเกตว่าจุดยึดมอเตอร์ จะเหลือแค่มุมเดียว แล้วตรงขามอเตอร์ แค่ยึดประคองเท่านั้นครับ อาการมอเตอร์ฝืดก็หาย
ส่วนการทดสอบ ใบพัดยังไม่ได้ส่วนครับ ตีน้ำกระจาย แต่แรงผลักยังไม่ได้ ต้องลองต่อไป
สำหรับโปรเจคนี้ อุปกรณ์ที่ซื้อแพงสุดก็ท่อน้ำ น๊อตรวม ๆ กันก็ไม่ถึงร้อย แต่ค่าแรงช่างกลึง โดยไป 350.- รวมแล้วก็ประมาณ 600.- ครับ
หมายเหตุ การประกอบอุปกรณ์ชุดนี้ จะยึดหลักการประกอบง่าย ถอยง่าย แต่จะพยายามให้ได้ความแข็งแรง (ทนหรือป่าวไม่รู้นะ อิ อิ)
ขอรับคำแนะนำจาก น้า ๆ ทุกท่านครับ เพื่อเป็นการแก้ไขในจุดบกพร่อง และพัฒนาต่อไปครับ
ขอบคุณน้า ๆ ที่ติดตามชมครับ
ขอจบภาค มอเตอร์ไกด์ V.1 แบบไม่สมบูรณ์ เพียงแค่นี้นะครับ
UPDATE CLIP ทดสอบครับ
