ตามไปดูการผลิตรอกสปินนิ่ง  ตอนที่ 1

ด้วยทางบริษัท Viva  ซึ่งเป็นผู้ผลิตและผู้นำเข้าอุปกรณ์ตกปลา  ไทยเชิญคณะร้านค้าคนไทยซึ่งประกอบด้วย ผม , เฮียเฒ่า ฟิชชิ่งโก , พี่เล็ก Flying และลุงโอ๋ จากร้านลุงโอ๋  ไปเยี่ยมชมโรงงานผุ้ผลิตอุปกรณ์ตกปลาที่เมืองจีน  ผมจึงได้มีโอกาสนำขั้นตอนการผลิตรอกสปินนิ่งมาให้ชมกัน  ต้องขอขอบคุณบริษัท Viva ประเทศไทยมา ณ. ที่นี้

ส่วนภาพชุดนี้  ผมได้ไปชมโรงงานที่ผลิตรอกสปินนิ่งประมาณ 3- 4 แห่ง แต่ด้วยขณะนี้ทางโรงงานต่างๆของเมืองจีน  ประสบปัญหาเรื่องระบบไฟฟ้า  ที่นำจ่ายไม่พอ  บางโรงงานต้องผลิตบางสายงาน  และหยุดบางสายงาน และบางโรงงานต้องทำงาน 4 วันหยุด 3 วัน  เนื่องจากไฟฟ้าไม่พอจ่าย  สาเหตุจากภัยพิบัติที่เกิดขึ้นกับประเทศจีน  ในช่วงที่ผ่านมา
ดังนั้น ภาพบางภาพ จึงเป็นการผสมของหลายๆโรงงาน  ซึ่งจะทำให้เห็นขั้นตอนต่างๆครบ จนเกิดเป็นรอก 1 ตัว  แต่บางจุดก็ไม่สามารถบันทึกภาพได้  เช่นขั้นตอนการอบสี  หรือ การฉีดวัสดุบางส่วน  ซึ่งต้องขออภัยมา ณ.ที่นี้

และภาพบางภาพอาจไม่สมบรูณ์บ้าง  เนื่องจากกล้องที่นำไปเสียกระทันหัน และต้องซื้อกล้องใหม่และยังไม่คุ้นเคย  ต้องขออภัยมา ณ.ที่นี้ด้วย

ส่วนผลิตรอกผมได้ตัดทำไว้ 2 ตอน หวังว่าคงจะได้รับประโยชน์จากกระทู้ไม่มากก็น้อย  และในส่วนของรอกเบท  หรือการผลิตเหยื่อปลอมในรูปแบบต่างๆ  จะนำเสนอต่อไปถ้ามีโอกาส
กระทู้: 40
ความเห็น: 4,957
ล่าสุด: 06-11-2566
ตั้งแต่: 12-06-2550
Snok(960 คะแนนโหวตจากผู้ชมกระทู้)offline
ความเห็นที่ 1: 26 มิ.ย. 51, 12:04
ตามมาดู ค๊าบบบบ.......

+1
กระทู้: 1
ความเห็น: 170
ล่าสุด: 27-01-2566
ตั้งแต่: 23-08-2550
ookusang(1 คะแนนโหวตจากผู้ชมกระทู้)offline
ความเห็นที่ 2: 26 มิ.ย. 51, 12:04
ตามดูด้วย
กระทู้: 49
ความเห็น: 1,320
ล่าสุด: 30-04-2567
ตั้งแต่: 17-05-2545
ความเห็นที่ 3: 26 มิ.ย. 51, 12:05

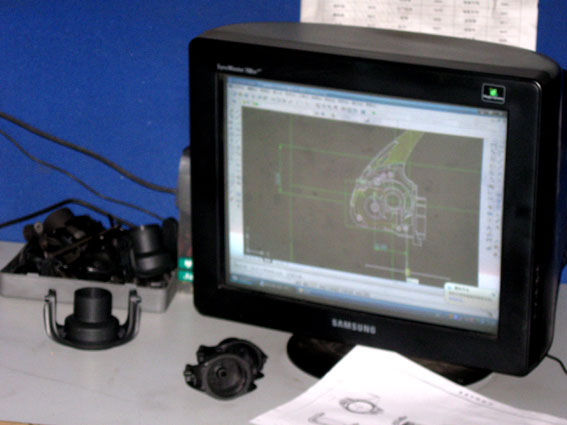

ขั้นตอนแรกของการผลิตรอก  ที่ผมได้พบทุกที่คือ การออกแบบ  ซึ่งในจุดนี้  โรงงานทุกที่มีทั้ง  ออกแบบเอ

ขั้นตอนแรกของการผลิตรอก  ที่ผมได้พบทุกที่คือ การออกแบบ  ซึ่งในจุดนี้  โรงงานทุกที่มีทั้ง  ออกแบบเอง  และทางบริษัทต่างๆออกแบบมาให้  รวมทั้งแกะ Mo มาให้ หรือให้ทางบริษัทแกะ Mo เอง ก็มี
กระทู้: 49
ความเห็น: 1,320
ล่าสุด: 30-04-2567
ตั้งแต่: 17-05-2545
ความเห็นที่ 4: 26 มิ.ย. 51, 12:07

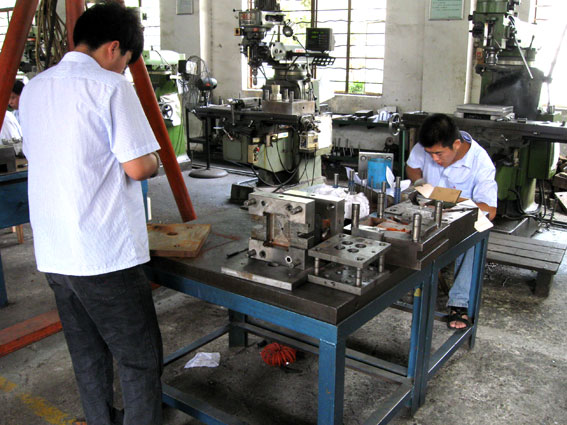

ช่างชาวจีนกำลังตกแต่งวัสดุที่จะใช้ในการทำ Mo

ช่างชาวจีนกำลังตกแต่งวัสดุที่จะใช้ในการทำ Mo
กระทู้: 49
ความเห็น: 1,320
ล่าสุด: 30-04-2567
ตั้งแต่: 17-05-2545
ความเห็นที่ 5: 26 มิ.ย. 51, 12:09

ซึ่งก่อนที่จะเป็น Mo นั้น จะต้องผ่านการแกะ Mo โดยที่โรงงานส่วนใหญ่จะใช้เครื่อง CNC และเป็นระบบคอมพ

ซึ่งก่อนที่จะเป็น Mo นั้น จะต้องผ่านการแกะ Mo โดยที่โรงงานส่วนใหญ่จะใช้เครื่อง CNC และเป็นระบบคอมพิวเตอร์ค่อนข้างทันสมัย  บางที่ใช้ระบบยิงเลเซอร์  บางที่ใช้ระบบกัดกลึง
กระทู้: 49
ความเห็น: 1,320
ล่าสุด: 30-04-2567
ตั้งแต่: 17-05-2545
ความเห็นที่ 6: 26 มิ.ย. 51, 12:10

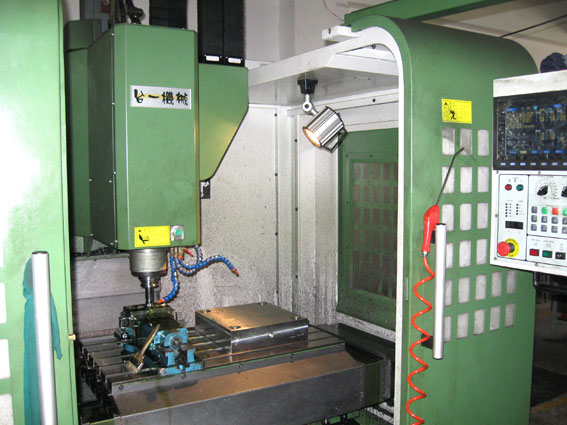

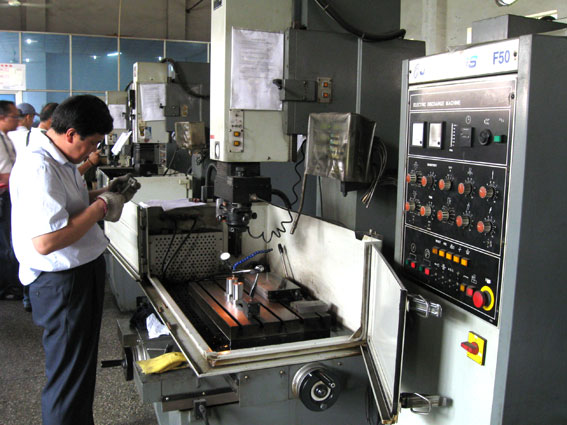

นี่ก็เป็นเครื่องที่ใช้ในการกัด Mo ซึ่งเครื่องตัวนี้ค่อนข้างทันสมัยมาก  ไม่ต้องใช้พนักงานคุมเลย  เค

นี่ก็เป็นเครื่องที่ใช้ในการกัด Mo ซึ่งเครื่องตัวนี้ค่อนข้างทันสมัยมาก  ไม่ต้องใช้พนักงานคุมเลย  เครื่องจะทำงานอัตโนมัติ จนเสร็จ  ควบคุมด้วยเครื่องคอมพิวเตอร์
กระทู้: 49
ความเห็น: 1,320
ล่าสุด: 30-04-2567
ตั้งแต่: 17-05-2545
ความเห็นที่ 7: 26 มิ.ย. 51, 12:11

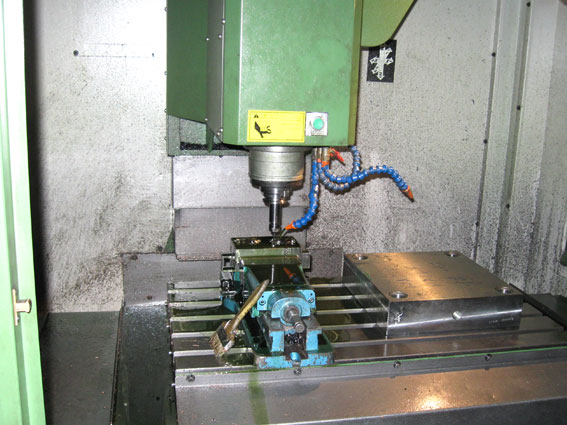

เข้าไปดูใกล้ๆกัน

เข้าไปดูใกล้ๆกัน
กระทู้: 26
ความเห็น: 1,375
ล่าสุด: 21-09-2567
ตั้งแต่: 17-09-2550
anon(281 คะแนนโหวตจากผู้ชมกระทู้)offline
ความเห็นที่ 8: 26 มิ.ย. 51, 12:12
แจ่มเลย +1ครับ
กระทู้: 49
ความเห็น: 1,320
ล่าสุด: 30-04-2567
ตั้งแต่: 17-05-2545
ความเห็นที่ 9: 26 มิ.ย. 51, 12:13

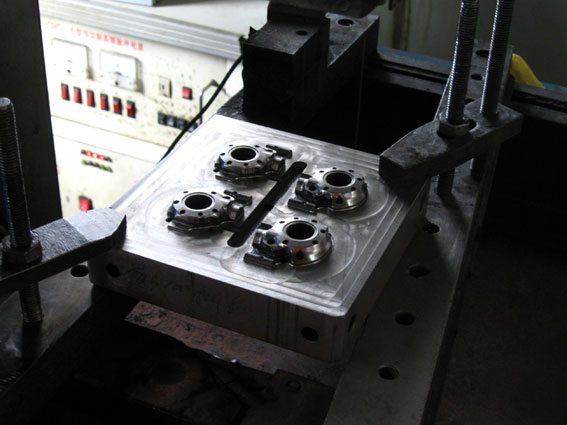

Mo ของรอกที่ผ่านการกัดกลึงเรียบร้อยแล้ว  ในส่วนนี้จะเป็นด้านข้างติดอยู่กับฝาด้านข้างของรอก

Mo ของรอกที่ผ่านการกัดกลึงเรียบร้อยแล้ว  ในส่วนนี้จะเป็นด้านข้างติดอยู่กับฝาด้านข้างของรอก
กระทู้: 49
ความเห็น: 1,320
ล่าสุด: 30-04-2567
ตั้งแต่: 17-05-2545
ความเห็นที่ 10: 26 มิ.ย. 51, 12:14

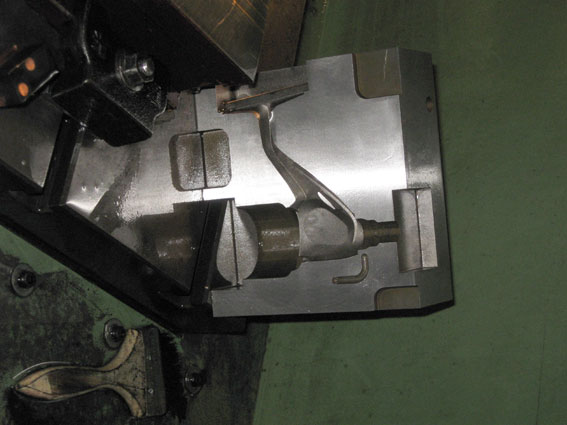

ในภาพเป็นส่วน Body ของรอก เท่าที่สอบถามคือ เป็น Mo สำหรับรอกที่ body เป็นโลหะ
เดียวตามไปดู Mo ท

ในภาพเป็นส่วน Body ของรอก เท่าที่สอบถามคือ เป็น Mo สำหรับรอกที่ body เป็นโลหะ
เดียวตามไปดู Mo ที่เป็นของรอกที่เป็น Graphite บ้าง ติดตามต่อไปครับ
กระทู้: 49
ความเห็น: 1,320
ล่าสุด: 30-04-2567
ตั้งแต่: 17-05-2545
ความเห็นที่ 11: 26 มิ.ย. 51, 12:16

นี่คือ Mo สำหรับทำรอกสปินนิ่ง  ที่ Body เป็น Graphite ซึ่งจะเห็นว่ามีชิ้นส่วนต่างๆมากมาย

นี่คือ Mo สำหรับทำรอกสปินนิ่ง  ที่ Body เป็น Graphite ซึ่งจะเห็นว่ามีชิ้นส่วนต่างๆมากมาย
กระทู้: 26
ความเห็น: 443
ล่าสุด: 27-01-2566
ตั้งแต่: 28-05-2550
bas7749(345 คะแนนโหวตจากผู้ชมกระทู้)offline
ความเห็นที่ 12: 26 มิ.ย. 51, 12:17
เออ ขอแทรกนะครับ Mo นี้ น่าจากเป็น Mold นะครับ ที่บ้นเราเรียกว่า แม่พิมพ์ ครับ พอดีทำงานด้านนี้ก็เลย ขออนุญาติ นิดหนึ่ง ยังไงก็ติดตามต่อนะครับ
กระทู้: 49
ความเห็น: 1,320
ล่าสุด: 30-04-2567
ตั้งแต่: 17-05-2545
ความเห็นที่ 13: 26 มิ.ย. 51, 12:17

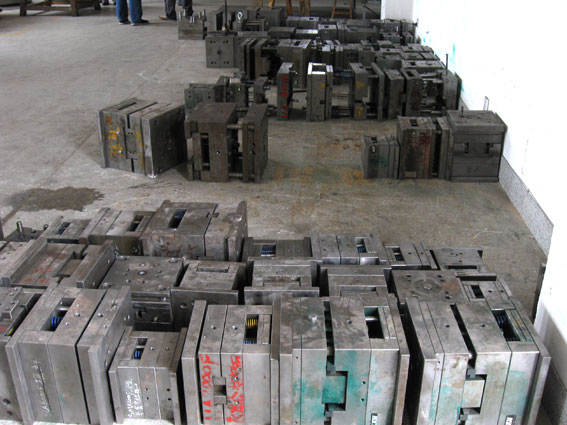

ลองสังเกตุดูได้ว่า  กว่าจะเป็นรอก 1 ตัว มีชิ้นส่วนกันเท่าไหร่  ผมนับไม่ถ้วนจริงๆ

ลองสังเกตุดูได้ว่า  กว่าจะเป็นรอก 1 ตัว มีชิ้นส่วนกันเท่าไหร่  ผมนับไม่ถ้วนจริงๆ
กระทู้: 0
ความเห็น: 104
ล่าสุด: 27-01-2566
ตั้งแต่: 04-06-2551
ความเห็นที่ 14: 26 มิ.ย. 51, 12:18
กระทู้: 49
ความเห็น: 1,320
ล่าสุด: 30-04-2567
ตั้งแต่: 17-05-2545
ความเห็นที่ 15: 26 มิ.ย. 51, 12:20
ในส่วนนี้เป็นแม่พิมพ์สำหรับ ในส่วนแขนหมุน
เท่าที่สอบถามคือ รอก 1 ตัว ต้องมีชิ้นส่วนมากมาย
เดี๋ยว
ในส่วนนี้เป็นแม่พิมพ์สำหรับ ในส่วนแขนหมุน
เท่าที่สอบถามคือ รอก 1 ตัว ต้องมีชิ้นส่วนมากมาย
เดี๋ยวเราไปชม ว่าส่วนต่างๆนี้ ไปประกอบแล้วฉีดกันอย่างไร
กระทู้: 49
ความเห็น: 1,320
ล่าสุด: 30-04-2567
ตั้งแต่: 17-05-2545
ความเห็นที่ 16: 26 มิ.ย. 51, 12:21

จะนำส่วนต่างๆ เข้ามาประกอบ เพื่อจะนำไปฉีดลงในแม่พิมพ์อีกทีครับ

จะนำส่วนต่างๆ เข้ามาประกอบ เพื่อจะนำไปฉีดลงในแม่พิมพ์อีกทีครับ
กระทู้: 10
ความเห็น: 998
ล่าสุด: 27-01-2566
ตั้งแต่: 08-03-2551
Riew(187 คะแนนโหวตจากผู้ชมกระทู้)offline
ความเห็นที่ 17: 26 มิ.ย. 51, 12:25
กระทู้: 49
ความเห็น: 1,320
ล่าสุด: 30-04-2567
ตั้งแต่: 17-05-2545
ความเห็นที่ 18: 26 มิ.ย. 51, 12:27

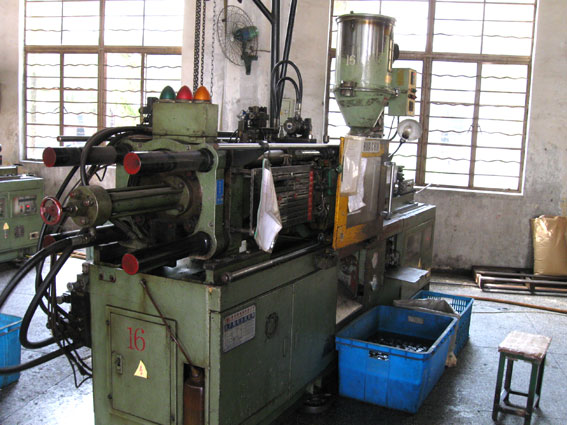

ชิ้นส่วนต่างๆก็จะสู่เครื่องฉีด

ชิ้นส่วนต่างๆก็จะสู่เครื่องฉีด
กระทู้: 6
ความเห็น: 493
ล่าสุด: 27-01-2566
ตั้งแต่: 23-09-2545
Meng BG(102 คะแนนโหวตจากผู้ชมกระทู้)offline
ความเห็นที่ 19: 26 มิ.ย. 51, 12:29
รอชมครับ
กระทู้: 26
ความเห็น: 443
ล่าสุด: 27-01-2566
ตั้งแต่: 28-05-2550
bas7749(345 คะแนนโหวตจากผู้ชมกระทู้)offline
ความเห็นที่ 20: 26 มิ.ย. 51, 12:30

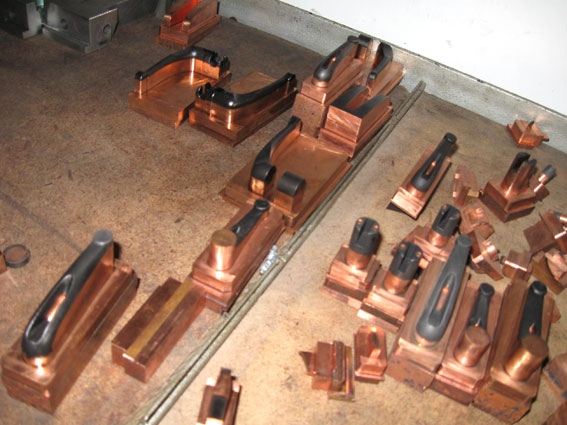

ส่วนที่เป็นทองแดงจะเป็นต้นแบบในการผลิต ก็คือจะเอาต้นแบบดังกล่าวไปยึดติดที่เครื่อง EDM แล้วก็จะทำการขึ้นรูปที่ตัวเหล็ก เมื่อได้ส่วนต่างๆ แล้ว ก็เอาไปประกอบกันเป็น Mold หรือแม่พิมพ์นั่นเอง น้าๆ เชื่อไหมครับ กว่าจะผลิตกล้องถ่ายรูปดิจิตอล ราคา 5-6000 บาท 1 ตัว ต้องทำ Mold เป็น 100 ลูกเลยทีเดียว ขอบคุณสำหรับกระทู้ดีๆนะครับ
กระทู้: 49
ความเห็น: 1,320
ล่าสุด: 30-04-2567
ตั้งแต่: 17-05-2545
ความเห็นที่ 21: 26 มิ.ย. 51, 12:30

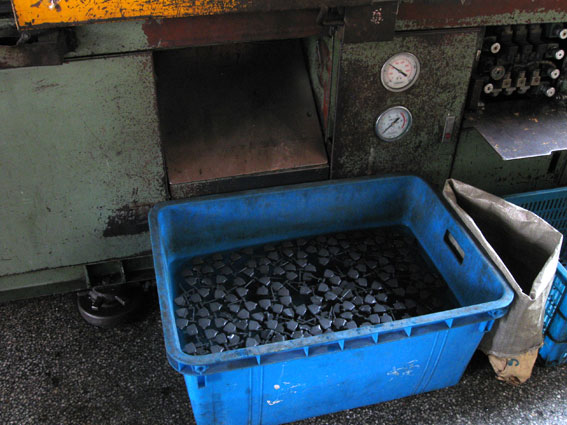

ในภาพเป็นการฉีดส่วนมือจับรอก  ซึ่งฉีดเสร็จจะต้องลงสู่น้ำทันที  เพื่อให้คงสภาพ  เพราะตอนเพิ่งฉีดออก

ในภาพเป็นการฉีดส่วนมือจับรอก  ซึ่งฉีดเสร็จจะต้องลงสู่น้ำทันที  เพื่อให้คงสภาพ  เพราะตอนเพิ่งฉีดออกมาใหม่ๆจะร้อน และอาจเสียสภาพได้
กระทู้: 23
ความเห็น: 311
ล่าสุด: 27-01-2566
ตั้งแต่: 02-07-2550
ความเห็นที่ 22: 26 มิ.ย. 51, 12:30
+1 ไปเลยครับ

กระทู้: 49
ความเห็น: 1,320
ล่าสุด: 30-04-2567
ตั้งแต่: 17-05-2545
ความเห็นที่ 23: 26 มิ.ย. 51, 12:31

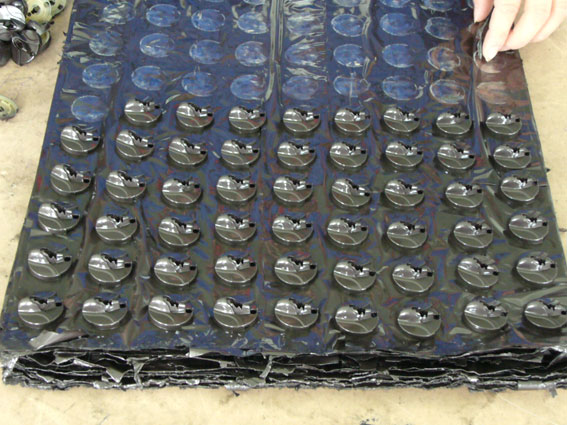

ฉีดเป็นฝาแบบนี้ก็มี

ฉีดเป็นฝาแบบนี้ก็มี
กระทู้: 49
ความเห็น: 1,320
ล่าสุด: 30-04-2567
ตั้งแต่: 17-05-2545
ความเห็นที่ 24: 26 มิ.ย. 51, 12:32

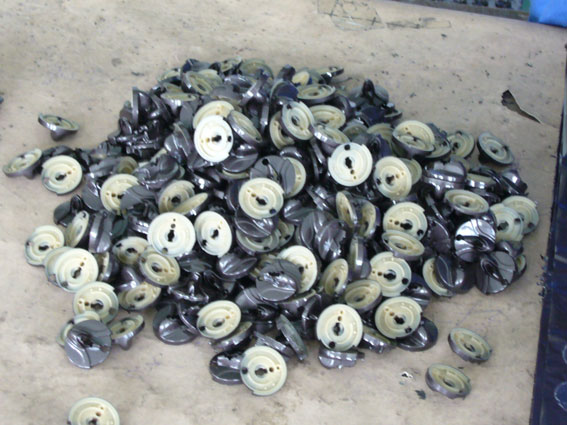

แล้วต้องมาตัดเศษพลาสสติกส่วนเกินออก

แล้วต้องมาตัดเศษพลาสสติกส่วนเกินออก
กระทู้: 49
ความเห็น: 1,320
ล่าสุด: 30-04-2567
ตั้งแต่: 17-05-2545
ความเห็นที่ 25: 26 มิ.ย. 51, 12:34

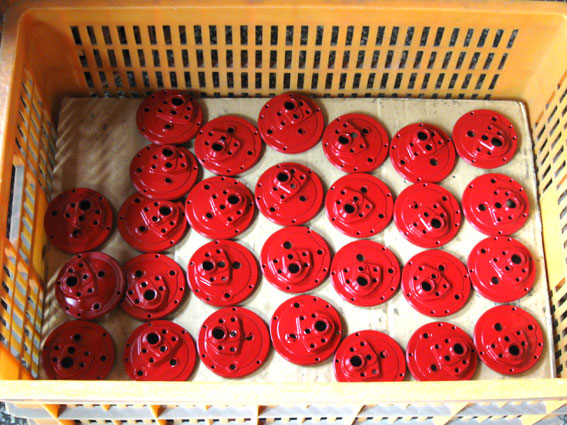

ในส่วนที่ฉีดและตกแต่งเรียบร้อยแล้วบางส่วนจะต้องรีบนำไปทำสีทันที

ในส่วนที่ฉีดและตกแต่งเรียบร้อยแล้วบางส่วนจะต้องรีบนำไปทำสีทันที
